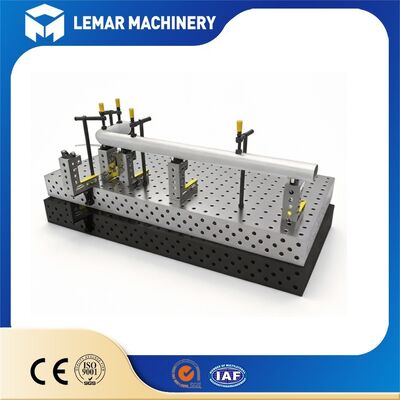

Система 16 Сварные столы для модульных приспособлений для металлообработки

Сварочные столы System 16 разработаны для модульного оснащения в металлообработке, используя стандартизированный диаметр отверстий 16 мм и систему сетки 50 мм (метрическая). Они поддерживают быструю сборку функциональных модулей, таких как позиционирующие блоки, угольники и V-образные блоки, обеспечивая быстрое позиционирование, зажим и повторяемое оснащение заготовок. Они подходят для задач сварки и сборки металлоконструкций от деликатных мелких деталей до среднетоннажных применений, отличаясь от серии System 28 (диаметр отверстий 28 мм, сетка 100 мм), которая предназначена для тяжелых условий оснащения.

Производственный процесс

Плавка и прокатка стали: Основная рабочая поверхность изготовлена из инструментальной стали X8.7 / конструкционной стали S355J2+N. Содержание серы и фосфора строго контролируется при плавке (P≤0,035%, S≤0,035%). В процессе прокатки используется комбинированный процесс горячей и холодной прокатки для обеспечения однородной металлографической структуры в стальном листе и предотвращения растрескивания от внутренних напряжений при высоких температурах сварки.

Общая термообработка: Рабочая поверхность подвергается общей закалке + низкотемпературному отпуску, за которым следует модификация поверхности плазменным азотированием. Глубина азотированного слоя достигает 0,15-0,3 мм, что не только повышает твердость поверхности, но и обеспечивает устойчивость рабочей поверхности к термической деформации — локальные высокие температуры (≤800°C), передаваемые заготовкой во время сварки, не вызывают деформации рабочей поверхности, и она быстро восстанавливает свою базовую точность после охлаждения.

Процесс нанесения покрытия BAR: После азотирования наносится запатентованное антиадгезионное покрытие BAR. Толщина покрытия составляет всего 0,01 мм, что не влияет на точность позиционирования. Его основная функция — предотвращать прилипание сварочного шлака, противостоять коррозии от охлаждающей жидкости/ингибитора ржавчины и снижать коэффициент трения между заготовкой и рабочей поверхностью, предотвращая царапины на поверхности заготовки при зажиме.

Точная механическая обработка и контроль: Пятисторонняя обработка (верхняя поверхность + 4 боковые стороны) выполняется на портальном фрезерном станке с ЧПУ за одну установку, обеспечивая допуски на плоскостность и перпендикулярность ≤0,02 мм/м для каждой поверхности. Перед отгрузкой проводится полномасштабный контроль с использованием координатно-измерительной машины (КИМ) с допуском на позиционирование ≤±0,01 мм для отверстий сетки, обеспечивая взаимозаменяемость оснастки.

Регулярное техническое обслуживание и уход

Износостойкая и коррозионностойкая конструкция System 16 значительно снижает затраты на техническое обслуживание. Регулярное обслуживание простое, обеспечивая долговременное высокоточное использование. Основные моменты обслуживания:

1. Очистка от сварочных брызг: После сварки немедленно очищайте сварочные брызги с поверхности стола с помощью скребка из нержавеющей стали/нейлоновой щетки. Благодаря антиадгезионным свойствам покрытия BAR сварочные брызги не прилипают прочно, устраняя необходимость в шлифовальных инструментах, таких как угловые шлифовальные машины, тем самым предотвращая царапины на покрытии стола и прецизионной поверхности.
2. Защита от ржавчины: Если система не используется в течение длительного периода (более 7 дней), нанесите тонкий слой антикоррозийного масла/воска на поверхность стола, чтобы предотвратить окисление во влажной среде; перед использованием просто протрите безворсовой тканью, смоченной промышленным спиртом, что не повлияет на позиционирование оснастки.
3. Обслуживание оснастки и отверстий: Сетчатые отверстия оснащены сменными нейлоновыми защитными втулками для предотвращения царапин на стенках отверстий Т-болтами и штифтами во время зажима; регулярно проверяйте наличие металлической стружки в отверстиях и очищайте сжатым воздухом (0,4-0,6 МПа) без разборки.
4. Повторный контроль точности: При нормальном использовании повторно проверяйте плоскостность стола каждые 6-12 месяцев с помощью уровня/индикатора. При незначительных отклонениях из-за неправильного использования их можно откалибровать с помощью регулируемых опорных ножек; в редких случаях сильной деформации бренд предоставляет профессиональные услуги по ремонту на заводе.
5. Замена расходных материалов: Опорные ножки, нейлоновые защитные втулки и соединительные штифты являются стандартными расходными материалами, и универсальные запасные части доступны для прямой покупки и замены, устраняя необходимость замены всего стола.
