Инновационный сварочный стол для промышленной сварки с технологией позиционирования D28 3D
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д28
Документ
Тангаж отверстия:
100 мм ± 0,02 мм
Повторите точность позиционирования:
± 0,02 мм
Плоскость стола:
≤ 0,05–0,1 мм/м
Перпендикулярность:
≤ 0,05 мм/1000 мм
диаметр отверстия:
φ28,065–φ28,149 мм
Поддержка фреймворка:
5 тонн
Твердость поверхности:
Азотирование HV450–HV630
Предел прочности:
≥600 МПа
Стандартные размеры (длина × ширина):
1000×1000 мм, 1500×1000 мм, 2000×1000 мм, 2000×1500 мм, 2000×3000 мм, 2000×4000 мм (настраиваемые)
Выделить:
Инновационный сварочный стол для изготовления
,Сварочный стол для изготовления D28
,Промышленный сварочный стол с технологией позиционирования
Характер продукции

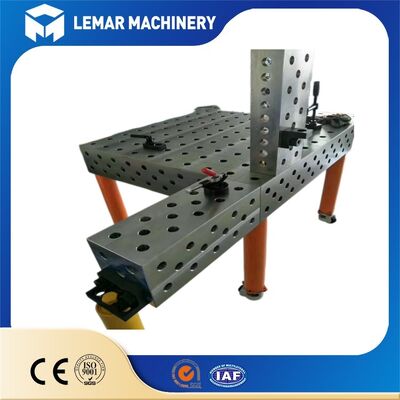

Инновационный сварочный стол D28 3D с передовой технологией позиционирования
Инновационный сварочный стол D28 3D с передовой технологией позиционирования представляет собой высокоточную, гибкую и интеллектуальную систему сварочных приспособлений, разработанную для современного прецизионного производства. Эта система обеспечивает микронный уровень точного позиционирования, быстрое зажимное крепление и адаптивную компенсацию заготовок в трехмерном пространстве, значительно повышая точность, эффективность и стабильность сварки.
Технические характеристики
| Точность позиционирования | ±0.02-0.05 мм |
| Повторяемость | ±0.01 мм |
| Плоскостность | 0.05 мм/1000 мм |
| Точность расстояния между отверстиями | 100±0.03 мм |
| Несущая способность | 500-5000 кг (в зависимости от спецификаций) |
| Шероховатость поверхности | Ra≤3.2 мкм |
| Материал | Высокопрочный чугун (HT300) / Высокожесткая сталь |
Передовая технология позиционирования
3D-система позиционирования по координатам
- Основана на технологии ЧПУ/сервопривода, обеспечивает микронное точное перемещение и вращение по осям X/Y/Z
- Поддерживает позиционирование заготовок под любым углом и ориентацией
- Интегрирует линейный энкодер/шаговую линейку для обратной связи по положению в реальном времени и управления по замкнутому контуру
- Ошибка позиционирования ≤ ±0.02 мм
Интеллектуальное зондирование и оптическое позиционирование
- Оснащен машинным зрением, лазерными датчиками смещения и датчиками температуры
- Сканирует контур заготовки в реальном времени и отслеживает положение сварки и термическую деформацию
- Автоматически корректирует, компенсирует и регулирует положение приспособления/заготовки
- Обеспечивает динамическое адаптивное позиционирование для устранения отклонений размеров из-за термической деформации при сварке
Модульные гибкие приспособления
- Стандартизированные позиционирующие блоки, зажимы, опорные колонны, угловые линейки и быстросъемные зажимы
- Свободно комбинируются и быстро собираются/разбираются в системе отверстий платформы
- Полностью новые решения для зажима заготовок за считанные минуты
- Поддерживает пневматический/гидравлический/электрический автоматический зажим для автоматизированных производственных линий
Конструкция и грузоподъемность
Сварочный стол имеет цельную рамную/коробчатую конструкцию для исключительной устойчивости. Грузоподъемность варьируется от 500 кг до 5000 кг+ с возможностью индивидуальной настройки. Опциональные аксессуары включают ножки, ролики и регулируемые основания для различных производственных сред.
Долговечность и обслуживание
Сварочный стол D28 3D имеет высокопрочный основной корпус из материалов с низким уровнем остаточных напряжений, что делает его устойчивым к деформации и растрескиванию даже после длительного использования. Столешница имеет специальную обработку для повышения износостойкости, термостойкости и устойчивости к сварочным брызгам, что делает ее устойчивой к царапинам и коррозии. Простая ежедневная чистка поддерживает оптимальное состояние. Все зажимы и аксессуары используют стандартизированные конструкции, позволяя индивидуально заменять поврежденные детали, а не всю систему, что значительно снижает долгосрочные затраты на обслуживание.
Идеальные области применения
Производители листового металла, металлоконструкций и корпусов/шкафов
Производители автомобильных деталей, строительной и сельскохозяйственной техники
Производители тренажеров, металлической мебели и изделий из металла
Компании, занимающиеся высокоточным производством пресс-форм, аэрокосмической и медицинской техники
Все типы заводов, стремящихся к автоматизации, бережливому производству, снижению затрат и повышению эффективности
