D28 Сплисинг 3D сварочный стол Длинные стальные профили Мобильная сварочная скамейка Ra1.6
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д28
Документ
Возможность расширения сращивания:
Бесконечное сращивание
плоскостность стыкового шва:
≤0,05 мм/м
Количество рабочих граней:
Пятисторонняя обработка
Verticality:
≤0,1 мм/200 мм
Плоскостность:
≤0,1 мм/м²
Шероховатость поверхности:
Ra 1,6–3,2 мкм
Твердость поверхности:
HRC 50+ / HV 450–630
Материал столешницы:
Чугун HT300
Отклонение стола:
≤0,1 мм/м Полная нагрузка
Выделить:
Сварочный стол D28 3D
,Сплисинг 3D сварочный стол 100 мм
,мобильная сварочная скамейка Ra1.6
Характер продукции

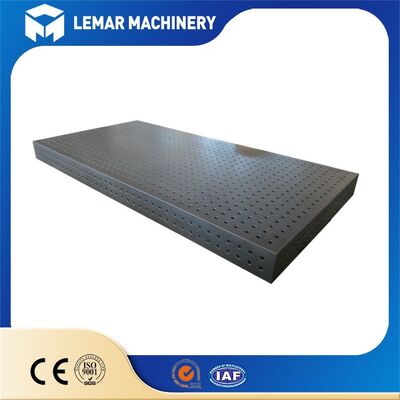

D28 Сплисинг 3D сварочный стол для длинных стальных профилей
Таблица сварки D28 Splicing 3D представляет собой мощную высокоточную модульную промышленную сварочную платформу, специально разработанную для длинных стальных профилей.Его основные преимущества включают в себя ультра-длинные возможности сплайсинга, исключительная жесткость и всеобъемлющее трехмерное позиционирование, что делает его идеальным для точного позиционирования, эффективной сборки и стабильной сварки расширенных стальных компонентов.
Технические спецификации
| Пространство между отверстиями | 100 мм × 100 мм |
|---|---|
| Диаметр отверстия | Φ28 мм |
| Толщина стола | 200 мм |
| Материал | HT300 чугун |
| Твердость | HRC50+ |
| Точность расположения отверстия | ± 0,05 мм |
| Единичная грузоподъемность | 5-10 тонн |
Особенности системы столешницы
- Система отверстий:Φ28 мм круглые отверстия в 100 мм × 100 мм сетки массива с точностью позиции ± 0,05 мм
- Варианты материала:HT300 высокопрочное чугунное изделие для повышенной жесткости, устойчивости к ударам, износостойкости и деформации;Q355 Сварная конструкция из высокоуглеродистой стали, доступная для легких применений, требующих высокой прочности
- Обработка поверхности:Обезжигание/нитрирование/прецизионная шлифовка с твердостью HRC50+, обеспечивающая отличную износостойкость, защиту от ржавчины и устойчивость к сварным шлакам
- Строительство:Толщина 100-150 мм с встроенными укрепляющими ребрами, обеспечивающими минимальное отклонение под нагрузкой
- Стандартные размеры:Распространенные конфигурации включают 1000×1000мм, 1000×2000мм и 2000×2000мм устройства, с возможностью произвольной сборки в сверхдлинные рабочие столы 3м, 5м, 8м, 12м или более
- Грузоподъемность:5 - 10 тонн на единицу, с объемной пропускной способностью, превышающей 20 тонн при сцеплении, подходящие для длинных стальных профилей для тяжелых целей
Способность к сцеплению и расширению
- Пятисторонняя обработка:На столе и на всех четырех сторонах есть стандартные отверстия D28 для неограниченного горизонтального, вертикального и бокового сплейсинга
- Точность скрещивания:Плоскость шва сцепления ≤ 0,05 мм/м, обеспечивающая исключительную прямоту длинных деталей
- Способы расширения:Многочисленные устройства могут быть скрещены с конца на конец для сверхдлинных прямых рабочих столов (например, 10 м × 2 м) или бок о бок для сверхшироких конфигураций (например, 4 м × 6 м)
- Сложные конфигурации:Способность формировать L-образные, U-образные и другие сложные макеты рабочих станций для удовлетворения конкретных производственных требований
Типичные сценарии применения
- Структура стальных сооружений:Сборка и сварка H-лучей, I-лучей, колонн и стальных лучей
- Строительные машины:Длинные конструктивные компоненты, включая бумы экскаваторов, бумы кранов и рамы погрузчиков
- Мосты и суда:Сверхдлинные компоненты, такие как балки мостовых ящиков, продольные конструкции на палубе судов и переборки
- Транспортное оборудование:Длинные профильные конструкции, включая конвейерные рамы, проводниковые рельсы и подшипники для роликов
- Обработка металлов:Сварка длинных компонентов из стали для больших рамок, оснований, колонн и структурных элементов
Критерии отбора
- Требования к длине:Определить количество столов на основе наиболее длинной длины заготовки (например, 4 стола размером 2 м х 1 м для 8 м заготовки)
- Грузоподъемность:Выберите толщину поверхности стола и материал на основе общего веса заготовки (HT300 чугун толщиной 150 мм рекомендуется для тяжелых применений)
- Требования к точности:Выберите литые железные столовые поверхности с точной шлифовкой и нитридной обработкой для высоких требований точности
- Растворы крепления:Долгие профили требуют подходящих V-блоков, универсальных зажимательных рук и центральных поддерживающих компонентов для оптимального крепления
