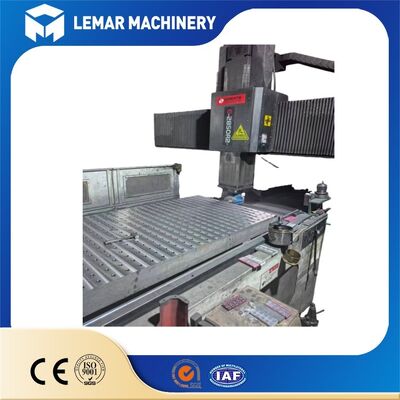

Сварочный стол и оснастка из чугуна D16 с сертификатом CE
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д16
Документ
Материал стола:
Серый чугун HT300 (основной вариант) / HT250 / ковкий чугун по индивидуальному заказу
диаметр отверстия:
φ16,065–φ16,149 мм (точность H7)
Расстояние между отверстиями:
50 × 50 мм (метрическая система) / 2 дюйма × 2 дюйма (британская система мер)
Твердость:
Азотированный слой HV450–630, Чугунный корпус HB180–240
Плоскость стола:
≤0,1 мм/м (0,1/1000 мм)
Толщина столешницы:
12 мм (0,47 дюйма)
Предел прочности:
≥ 300 МПа
Твердость тела:
ХБ180~240
Обработка поверхности:
Плазменное азотирование
Выделить:
сварочный верстак ce
,3d сварочный стол ce
,Рабочая скамейка для сварки 50 мм
Характер продукции
Заварительный стол и арматура из литого железа с сертификатом CE D16
Сертифицированный CE D16 Сварный стол и фиксатор из литого железа представляет собой высокоточную, тяжелую, модульную 3D гибкую систему сварных фиксаторов.Он использует D16 (φ16mm) стандартные точные отверстия в качестве ориентиров для позиционирования ядра, имеет высококачественную столовую поверхность из чугуна (HT300) и высокопрочную стальную раму, и имеет сертификат безопасности CE (EN ISO 12100 и т. Д.).применения для высокоточной сварки/сборки, что позволяет быстро собрать фиксатор для достижения точного расположения заготовки и устойчивого к деформации зажима.
| Спецификация | Подробности |
|---|---|
| Диаметр отверстия | φ16.065 φ16.149 мм (точность H7) |
| Пространство между отверстиями | 50×50 мм (метрический) / 2"×2" (имперский) |
| Столовой материал | HT300 Серое литое железо (обычное) / HT250 / Специальное мягкое железо |
| Обработка поверхности | Нитрирование плазмы (HV450 ≈ 630) + точное измельчение / скребление |
| Твердость | Нитрированный слой HV450 ∼630, корпус из чугуна HB180 ∼240 |
| Плоскость стола | ≤ 0,1 мм/м (0,1/1000 мм) |
Основная технология обработки
- Расплавление материала: В качестве сырья используется высококачественное сырое железо, металлолом и феррокремний, которые расплавляются в точных пропорциях.Спектроскопический анализ выполняется перед литьем, чтобы убедиться, что чугун содержит 20,8% - 3,2% углерода и 1,8% - 2,5% кремния, гарантируя равновесие твердости и выносливости.
- Точные литья: Используется смоловая песчаная формование, с точностью формы ≤0,05 мм, предотвращая дефекты литья, такие как песчаные отверстия, поры и сжатие.поверхность стола подвергается естественной обработке старения (≥6 месяцев) для устранения внутреннего напряжения литья и предотвращения последующей деформации.
- Грубая обработка и термическая обработка: Сначала отливки грубо измельчаются для удаления избыточного материала; затем выполняется сжигание для снятия напряжения (550-600°C, сдерживание в течение 4-6 часов) для дальнейшего устранения внутреннего напряжения;тяжелые модели получают дополнительную среднечастотную обработку тушения для увеличения твердости поверхности до HB220-260.
- Металлическая обработка и обработка поверхности: CNC фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезерная фрезернаяобеспечение точности H7 и допустимого расстояния отверстия ±0.05 мм; наконец, выполняется обработка нитрированием плазмы (520-560 °C, удержание в течение 8-10 часов), чтобы сформировать нитрированный слой 0,15-0,25 мм с твердостью HV450-630, улучшая износостойкость,предотвращение ржавчины, и устойчивость к сварной адгезии шлаков.
- Проверка точности: Каждая поверхность стола испытывается на плоскость с помощью лазерного интерферометра и на точность положения отверстия с помощью координатного измерительного аппарата.обеспечение соответствия требованиям ISO 8764 и требованиям точности сертификации CE.
Применимые сценарии и отрасли
- Основные процессы: MIG/MAG газозащищенная сварка, TIG аргонная дуговая сварка, ручная дуговая сварка, плазменная дуговая сварка, роботизированная сварка, сборка/инспекция/коррекция заготовки
- Применимые материалы: низкоуглеродистая сталь, низколегированная сталь, нержавеющая сталь, алюминиевая сплав (с специальной подложкой)
- Основные отрасли: производство стальных конструкций, строительные машины, автомобильная промышленность/модификация, высокоточные машины, железнодорожный транзит, судостроение, обучение сварке, обработка листового металла
- Типичные изделия: рамы, шасси, корпуса, скобки, фланцы, неравномерные конструктивные элементы из стали, детали для мелких и средних партий
Доставка и послепродажное обслуживание
- Упаковка: Фумигированный деревянный ящик IPPC + водонепроницаемая пленка + защитные материалы из пены для углов, соответствующие требованиям международного логистического карантина.
- Установка: регулируемые ноги на полу / крепление якорных болтов / универсальные колеса для мобильности; приведены чертежи установки и руководство по эксплуатации.
- Гарантия: 1-летняя гарантия на столовую панель, 2-летняя гарантия на раму и 6-месячная гарантия на расходные части светильника (например, нагнетательные головки и болты).
- Послепродажное обслуживание: решения комбинации фиктур, отладка инструментов и техническое обучение; доступная глобальная послепродажная поддержка.
Свяжитесь с нами
Основываясь на стандартах соответствия CE и сосредоточенных вокруг системы точности D16, LEMAR тщательно изготавливает сварочные столы и системы сцепления из чугуна.Сочетание высокой жесткости чугуна HT300 с гибкостью модульных инструментов, он позволяет каждому процессу сварки с точностью до миллиметра, закладывая прочную основу для высокоточной и высокостабильной промышленной сварки во всем мире.
