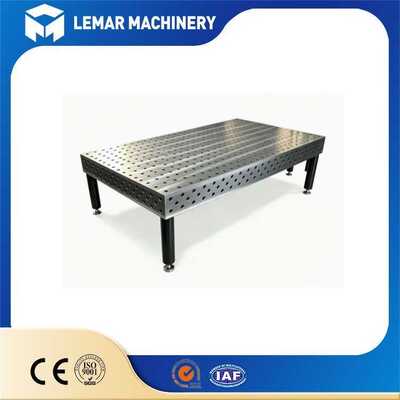

उच्च परिशुद्धता संरेखण के साथ D28 3D वेल्डिंग टेबल
| MOQ: | 1 टुकड़ा |
| कीमत: | 500-1500 USD |
| स्टैंडर्ड पैकेजिंग: | 4000*2000*200मिमी |
| वितरण अवधि: | 15-25 कार्य दिवस |
| भुगतान विधि: | एल/सी,डी/ए,डी/पी,टी/टी |
| आपूर्ति क्षमता: | 500 यूनिट/माह |
D28 3D वेल्डिंग टेबल
,उच्च परिशुद्धता वेल्डिंग टेबल
,संरेखण के साथ 3 डी वेल्डिंग टेबल
उच्च परिशुद्धता संरेखण के साथ हमारी D28 3D वेल्डिंग टेबल उच्च-सटीकता धातु निर्माण के लिए निर्मित एक भारी-शुल्क पांच-तरफा मॉड्यूलर फिक्स्चरिंग टेबल है। 100 मिमी ग्रिड सिस्टम पर Φ28 मिमी H7 छेदों के साथ इंजीनियर, यह जटिल वेल्डिंग असेंबली के लिए X, Y और Z अक्षों पर विश्वसनीय दोहराने योग्य संरेखण प्रदान करता है।
HT300 कास्ट आयरन या Q355 स्टील में उपलब्ध, टेबल दीर्घकालिक समतलता, घर्षण प्रतिरोध और एंटी-स्पैटर प्रदर्शन की गारंटी के लिए पूर्ण तनाव-राहत उम्र बढ़ने और आयन नाइट्राइडिंग उपचार से गुजरती है। मानक D28 क्लैंपिंग एक्सेसरीज़ के साथ पूरी तरह से संगत, यह चेसिस, संरचनात्मक भागों, रेलवे घटकों और रोबोटिक वेल्डिंग कोशिकाओं के लिए कस्टम टूलिंग लीड-टाइम को काफी कम कर देता है।
| तकनीकी वस्तु | विनिर्देशन |
|---|---|
| टेबल समतलता | ≤0.1 मिमी प्रति 1000 मिमी |
| छेद स्थिति सटीकता | ±0.05 मिमी |
| टेबल-से-साइड-फेस लंबवतता | ≤0.1 मिमी प्रति 200 मिमी |
| दोहराने योग्य स्थिति सटीकता | ±0.01-0.02 मिमी |
| सतह खुरदरापन | Ra 1.6-3.2 μm |
दो मुख्यधारा के टेबलटॉप सामग्री विकल्प उपलब्ध हैं:
- HT300 उच्च-ग्रेड कास्ट आयरन वेल्डिंग टेबल: प्रभाव-प्रतिरोधी और लागत-प्रभावी; मोटी प्लेटों से जुड़े भारी-शुल्क अनुप्रयोगों के लिए उपयुक्त।
- Q355 (S355JR) उच्च-शक्ति मिश्र धातु स्टील वेल्डिंग टेबल: बेहतर कठोरता, कम आंतरिक तनाव और न्यूनतम थर्मल विरूपण प्रदान करता है; उच्च-परिशुद्धता बैच वेल्डिंग के लिए उपयुक्त; तनाव राहत के लिए कृत्रिम उम्र बढ़ने से गुजरता है।
सतह उपचार:
- नाइट्राइडिंग उपचार: कठोरता HV550-900; घर्षण प्रतिरोध, वेल्ड स्पैटर आसंजन के प्रतिरोध और जंग से सुरक्षा प्रदान करता है; कस्टम उच्च-कठोरता संस्करण (HV870) मोल्ड स्टील का उपयोग करके उपलब्ध हैं।
- अभिन्न तनाव-राहत एनीलिंग + सीएनसी परिशुद्धता मिलिंग/ग्राइंडिंग:दीर्घकालिक उपयोग के दौरान आयामी स्थिरता सुनिश्चित करने के लिए मशीनिंग तनाव को समाप्त करता है।
- D28 मानक भारी-शुल्क पैर: प्रति पैर 900-1,000 किग्रा की स्थिर भार क्षमता; M24 समायोज्य लेवलिंग फुट से सुसज्जित है जो ±15-20 मिमी की फाइन-एडजस्टमेंट रेंज की अनुमति देता है।
- पैर रिक्ति दिशानिर्देश: हर 1,000-1,200 मिमी पर एक पैर; बड़े टेबलटॉप के लिए, चार कोनों और केंद्र में समर्थन अनिवार्य हैं - कैंटिलीवरिंग निषिद्ध है, क्योंकि यह भारी भार के तहत समतलता विचलन की ओर ले जाता है।
- वैकल्पिक विन्यास: मोबाइल कैस्टर (लॉक करने योग्य; केवल छोटी दूरी की पुन: स्थिति के लिए उपयुक्त; भार क्षमता कम हो जाती है; लंबे समय तक, उच्च-परिशुद्धता वेल्डिंग संचालन के लिए कैस्टर पर उपयोग की अनुशंसा नहीं की जाती है)।
- तनाव-राहत उपचार: कास्टिंग या स्टील प्लेट वेल्डिंग से आंतरिक तनाव को दूर करने के लिए मोटे मशीनिंग के बाद शॉट ब्लास्टिंग की जाती है; बिना उपचारित वेल्डिंग टेबल कुछ महीनों के उपयोग के बाद धीरे-धीरे मुड़ सकती है, जिसके परिणामस्वरूप समतलता का नुकसान होता है।
- आयन प्लाज्मा नाइट्राइडिंग:
- नाइट्राइडिंग कठोरता: HV550-900; मोल्ड स्टील सब्सट्रेट वाले संस्करण HV870-900 प्राप्त कर सकते हैं।
- नाइट्राइडेड परत प्रसार गहराई: 0.25-0.35 मिमी; यौगिक परत: 8-20 μm; छेदों की आंतरिक दीवारों को भी नाइट्राइडेड किया जाता है, जो पिन डालने और निकालने के दौरान घर्षण प्रतिरोध और जंग से सुरक्षा सुनिश्चित करता है।
- कार्य: वेल्ड स्पैटर आसंजन को कम करता है, घर्षण प्रतिरोध में सुधार करता है, और जंग को रोकता है; हालांकि, टेबल की सतह को आक्रामक रूप से पीसने के लिए एंगल ग्राइंडर का उपयोग न करें, क्योंकि यह नाइट्राइडेड परत को हटा देगा और स्थानीय जंग और pitting का कारण बनेगा।
- निरीक्षण वस्तुएं:वेल्डिंग टेबल की सतह और साइड फेस की समतलता; छेद की स्थिति समन्वय सहनशीलता; शीर्ष सतह और साइड फेस के बीच लंबवतता; और छेदों के लिए वास्तविक बोर व्यास माप (H7 सहनशीलता वर्ग)।
- निरीक्षण उपकरण:समन्वय मापन मशीन (CMM), ग्रेनाइट स्ट्रेटएज, और डायल संकेतक।
- रिपोर्ट सामग्री:1000 मिमी अंतराल पर मापन डेटा बिंदुओं की एक सूची और वास्तविक विचलन मान (केवल सैद्धांतिक विनिर्देशों को सूचीबद्ध करने के बजाय वास्तविक माप की रिपोर्टिंग)।
उच्च परिशुद्धता संरेखण के साथ हमारी D28 3D वेल्डिंग टेबलभारी वेल्डिंग असेंबली, रेलवे घटकों और रोबोट वेल्डिंग कोशिकाओं के लिए स्थिर परिशुद्धता और दीर्घकालिक प्रदर्शन प्रदान करती है।
चाहे आपको एक मानक इकाई, बड़े आकार की संयुक्त टेबल या विशेष तकनीकी उन्नयन की आवश्यकता हो, कृपया अपनी पूछताछ जमा करें।
हम आपके मूल्यांकन के लिए पूर्ण तकनीकी डेटाशीट, निरीक्षण रिपोर्ट और एक वाणिज्यिक प्रस्ताव प्रदान करेंगे। हम आपकी पूछताछ की प्रतीक्षा कर रहे हैं।
