Синхронная точная 3D сварочная таблица Гидравлический механизм подъема
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д28
Документ
Метод подъема:
гидравлический привод
Подъемный ход:
регулируемый
Метод управления:
Электрическое/ручное управление
Стабильность подъема:
Синхронный подъем и наклон
Номинальная нагрузка:
Тип для тяжелых условий эксплуатации
Рабочее напряжение:
Трехфазное напряжение 380 В/400 В (настраиваемое)
Послепродажное обслуживание:
Гарантия один год, техническая поддержка.
Точность позиционирования:
≤0,05 мм
Обработка столешницы:
Прецизионное фрезерование, закалка и азотирование.
Выделить:
Синхронный стол для сварки 3D с высокой точностью
,Таблица сварки 3D с высокой точностью Гидравлический подъем
,Механизм сварочной таблицы CE
Характер продукции

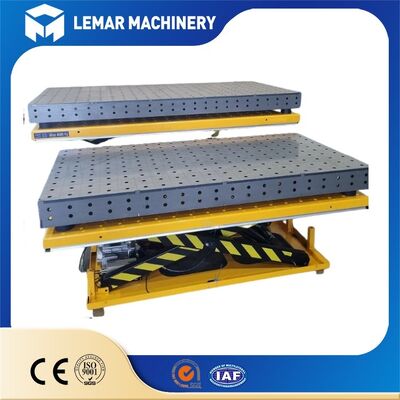

Сварный стол 3D с гидравлическим механизмом подъема
3D-стол сварки с гидравлическим механизмом подъема - это тяжелое сварочное устройство, которое интегрирует трехмерное гибкое расположение и гидравлическое регулирование высоты.Его ядро - высокоточный трехмерный модульный стол, который поднимается и опускается плавно с помощью гидравлической системы. Он подходит для сварки различных деталей и положений, значительно повышая эффективность сварки, точность,и комфорт эксплуатации.
Технические спецификации
| Размер стола | 1500 × 1000 / 2000 × 1000 мм |
|---|---|
| Толщина стола | 12/25 мм |
| Спецификации позиционирующего отверстия | D16/D28 |
| Максимальная нагрузка | 1600-2200 кг |
| Подъемный ход | 460-1150 мм |
| Скорость восхождения | 20-25 с (полной нагрузкой) |
| Мощность двигателя | 2.2 кВт |
| Электрическое питание | 380/400В 50 Гц |
| Уровень защиты | IP54 |
Структурный состав
Трехмерная гибкая столовая поверхность (основная рабочая область)
- Материал: высокопрочная литая сталь/стальная плита, нитрированная/угасшая, износостойкая, деформационностойкая и устойчивая к сварке в зонах, подверженных воздействию тепла
- Спецификации: общие размеры 1500×1000, 2000×1000, 2400×1200 мм; толщина 12-25 мм; допускаемость отверстий для позиционирования ≤0,05 мм, точность плоскости 0,1/1000 мм
- Система отверстий: D16 (тонкие плиты/маленькие части), D28 (тяжелые конструктивные части), решетка 100×100 мм, совместимая со стандартными модульными приспособлениями
Гидравлическая система подъема (силовое ядро)
- Силовая установка: гидравлический насос с двигателем 400 В (1400 оборотов в минуту), мощность 2,2 кВт, обеспечивающая стабильный источник масла высокого давления
- Действующий механизм: двойные/множественные гидравлические цилиндры, расположенные симметрично для обеспечения синхронного и без наклона подъема столовой поверхности
- Управляющее устройство: ручное/электрическое управление направленным клапаном при подъеме и остановке; газовый клапан регулирует скорость подъема (20-25 секунд с полной нагрузкой); клапан перегрузки, взрывозащитный клапан,и переключатель ограничения проезда обеспечивают безопасность
- Структура поддержки: тяжелая база + колонна + направляющая рельса обеспечивает стабильность под тяжелыми нагрузками (1600-2200 кг)
Устройства безопасности и вспомогательные устройства
- Защита от перегрузки: автоматически отключает масло в случае перегрузки, чтобы предотвратить повреждение оборудования
- Противовзрывная безопасность: автоматически блокируется в случае разрыва нефтепровода для предотвращения внезапного падения платформы
- Предельные переключатели движения: автоматически останавливаются на верхнем и нижнем предельных позициях для предотвращения столкновений
- Необязательно: вращение на 360°, наклон на 90° и колеса расширяют диапазон действия
Основные преимущества
- 3D гибкое зажимание: один стол может вместить различные небольшие партии деталей, уменьшая инвестиции в инструменты и сокращая время смены
- Гидравлическое подъем: безступенчатое регулирование высоты и положения приспосабливается к различным высотам заготовки и привычкам сварщика, уменьшая интенсивность труда и улучшая качество сварки
- Стабильность в тяжелых условиях: гидравлическая система обеспечивает превосходную подушку, обеспечивая сварочную точность и безвибрационную сварку.
- Высокая точность: система стола и отверстия выполнена с высокой точностью, с погрешностью позиционирования ≤ 0,05 мм, что соответствует требованиям точной сварки
- Безопасность и надежность: многочисленные средства защиты адаптируются к пыльной, высокой температуре и масляной среде сварочных мастерских
Содержание и уход
Гидравлические уплотнители импортируются, что обеспечивает чрезвычайно низкий уровень утечек и длительные интервалы обслуживания.Ежедневное обслуживание требует только периодических проверок уровня гидравлического масла и очистки сварочных шлаков с рабочей поверхности. 3D-сварный стол с гидравлическим механизмом подъема имеет модульную структуру, позволяющую индивидуально заменять поврежденные части без необходимости полного демонтажа системы.Гидравлический насос, цилиндры и сборка клапанов являются стандартными компонентами, облегчающими будущие закупки и обслуживание.
Возможности настройки
3D сварный стол с гидравлическим механизмом подъема может быть настроен на соответствие требованиям клиента, включая размер стола, спецификации отверстий, грузоподъемность и подъемный ход.Стол может быть оборудован гидравлической системой, защищенной от взрывов, водонепроницаемая конструкция и специальная коррозионная обработка.
