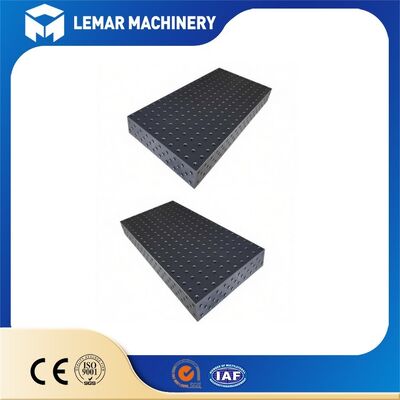

3D сварный стол с D16 отверстиями для быстрой установки фиксации

3D сварочный стол с отверстиями D16 для быстрой установки оснастки

3D сварочный стол с отверстиями D16 для быстрой установки оснастки — это высокоточная, модульная и быстрозажимная трехмерная сварочная оснастка, разработанная специально для небольших/прецизионных заготовок. Благодаря стандартной системе отверстий D16 (диаметром 16 мм) с сеткой 50x50 мм, его основные преимущества заключаются в быстром зажиме, высокой точности позиционирования и гибкой адаптивности. Это ключевое оборудование для достижения эффективной и точной сварки и сборки в таких областях, как листовой металл, прецизионные конструкционные компоненты и мелкие механические детали.

Механизм быстрого зажима

• Стандартизированные установочные штифты: прецизионные установочные штифты Φ16мм, установка и снятие одним нажатием, завершение позиционирования по базе за 10 секунд.
• Система быстрого зажима: стандартно оснащена рычажными/эксцентриковыми быстрозажимными устройствами, не требующими инструментов; зажим/разжим заготовки может выполняться одной рукой, что повышает эффективность зажима более чем на 80%.
• Модульная комбинация: стандартные аксессуары, такие как угольники, V-образные опоры, опорные ножки и блоки регулировки угла, подключаются по принципу «plug-and-play», что позволяет собирать сложные оснастки за 5 минут.
• Сквозное отверстие без резьбы: отсутствие резьбы внутри отверстий предотвращает засорение и облегчает очистку, подходит для условий сварки с разбрызгиванием металла, что приводит к низким затратам на техническое обслуживание.

Основные функции

• 3D точное позиционирование: быстрое позиционирование по осям X/Y/Z с точностью повторяющегося позиционирования ±0.03мм, исключающее деформацию при сварке и отклонения размеров.
• Быстрый и гибкий зажим: подходит для листовых материалов, профилей, труб и мелких прецизионных деталей; смена оснастки завершается за 5 минут, повышая эффективность смены на 90%.
• Адаптивность к различным сценариям: доступны варианты с фиксированным/мобильным (с роликами)/подъемным основанием, подходящие для цехового производства, сборки на месте, технического обслуживания оборудования, изготовления образцов, прототипирования и других сценариев.
• Универсальная стандартизация: вся серия стандартных оснасток D16 универсально совместима по всему миру и обладает высокой взаимозаменяемостью, что снижает затраты на закупку и хранение деталей.

Конструктивные особенности

• Пятисторонняя обработка (пятисторонняя система отверстий): верхняя поверхность и все четыре стороны могут быть зажаты, что обеспечивает 3D пространственную сварку.
• Общая отжиговая релаксация напряжений: гарантирует, что 3D сварочный стол с отверстиями D16 для быстрой установки оснастки останется недеформированным и без перекосов при длительном использовании, сохраняя стабильную точность.
• Легкая и высокожесткая столешница: 3D сварочный стол с отверстиями D16 для быстрой установки оснастки легче, чем D28, что облегчает его перемещение.
• Масштабные линии сетки: поставляется с разметкой 50 мм, что устраняет необходимость рисовать линии или использовать рулетку для быстрого выравнивания.
• Модульность и расширяемость: несколько столов могут быть бесшовно соединены вместе, охватывая все — от мелких деталей до среднеразмерных конструкций.
• Низкий центр тяжести и высокая устойчивость: предотвращает вибрацию и смещение во время сварки.

Часто задаваемые вопросы

В: Что означает «Быстрая установка оснастки»?
О: Это означает, что пользователи могут завершить позиционирование и зажим за 3–5 минут с помощью стандартных модульных аксессуаров (установочные штифты, быстрозажимные устройства, угольники, V-образные опоры) без сложных инструментов или заказных приспособлений.

В: В чем разница между системами D16 и D28?
О: D16: отверстия Φ16мм, шаг 50x50мм, легче, выше точность, для мелких/прецизионных заготовок.
D28: отверстия Φ28мм, шаг 100x100мм, для тяжелых условий эксплуатации, более высокая нагрузка, для крупных/тяжелых стальных конструкций.

В: Могу ли я использовать его как для сварки, так и для сборки?
О: Да. Он поддерживает сварку, позиционирование, сборку, маркировку, проверку и изготовление оснастки для листового металла, труб, профилей и мелких деталей машин.

В: Легко ли его чистить и обслуживать?
О: Да. Стол использует гладкие сквозные отверстия (без резьбы), поэтому брызги сварки легко удаляются с помощью воздушного пистолета. Ежедневное обслуживание требует только базового ухода от ржавчины.

В: Можете ли вы предоставить нестандартные размеры?
О: Мы принимаем заказы на нестандартные размеры стола, схему расположения отверстий, высоту стола, тип основания (фиксированное/мобильное/подъемное), обработку поверхности и комплекты оснастки.
