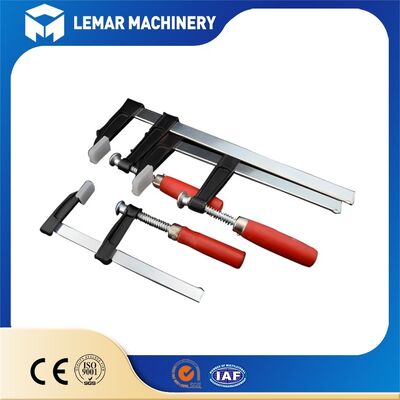

Зажим-струбцина Ratchet F для деревообработки с быстрым высвобождением, цельнокованый корпус
| минимальный заказ: | 1 |
| Цена: | 1-100 USD |
| Стандартная упаковка: | 450×300×200 мм |
| Срок доставки: | 7-10 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
ИРФК-Д16-60×160
Документ
Диаметр установочного штифта:
φ16 мм / φ28 мм
Основной материал:
45# Кованая углеродистая сталь/сталь из хром-ванадиевого сплава
Диапазон силы зажима:
500 кг-3000 кг
Зажимное отверстие (глубина горловины × ход):
60×160 мм/80×200 мм/100×300 мм/120×600 мм
Обработка поверхности:
Чернение/Фосфатирование/Хромирование
Точность позиционирования:
Допуск отверстия и зазор ≤ 0,05 мм
Основная структура:
Ковка из одного изделия
процесс тепловой обработки:
Общая закалка + отпуск
Срок службы храпового механизма:
Времена ≥100,000
Выделить:
Струбцина F 160 мм для деревообработки
,Струбцина F кованая для деревообработки
,Струбцина F с быстрым высвобождением
Характер продукции
Зажим-трещотка F-типа со штампованным цельнолитым корпусом
Зажим-трещотка F-типа со штампованным цельнолитым корпусом оснащен интегрированной штампованной конструкцией корпуса, вставляемой позиционирующей структурой и механизмом быстрой фиксации с храповым механизмом. Эта конструкция обеспечивает высокую жесткость, быструю установку и снятие, а также значительное усилие зажима, что делает ее идеальной для промышленных применений, включая сварку металлов, точную сборку и фиксацию тяжелых заготовок.
Технические характеристики
| Основной материал | Углеродистая сталь 45# / Легированная хромованадиевая сталь |
|---|---|
| Диаметр установочного штифта | φ16 мм / φ28 мм |
| Диапазон усилия зажима | 500 кг - 3000 кг |
| Раскрытие зажима (глубина зева × ход) | 60×160 мм / 80×200 мм / 100×300 мм / 120×600 мм |
| Обработка поверхности | Чернение / Фосфатирование / Хромирование |
| Точность позиционирования | Допуск отверстия и зазор ≤ 0,05 мм |
Основные конструктивные особенности
- Цельнолитая штамповка: Изготовлен из углеродистой стали 45# или легированной хромованадиевой стали методом цельного штампования в матрице, без сварки или соединения. Полная закалка и отпуск обеспечивают твердость HRC45-60, исключительную ударопрочность, сопротивление изгибу и усталостную долговечность.
- Конструктивные преимущества: Устраняет распространенные проблемы поломки соединений и деформации балки, встречающиеся у разъемных зажимов. Выдерживает усилия зажима от 500 до 3000 кг без деформации, что делает его пригодным для применений с высокой нагрузкой, включая тяжелые стальные конструкции и сварку толстых листов.
- Точная конструкция: Стандартная рама F-типа с интегрированной балкой и зажимным рычагом. Поверхность балки подвергается прецизионной фрезеровке для обеспечения параллельности зажима ≤0,02 мм/м.
Нажимная головка и зажимной узел
- Универсальная нажимная головка: Полуактивная нажимная головка из сплава с вращением на 360° и возможностью точной регулировки угла, подходит для плоских, наклонных и неправильной формы заготовок для обеспечения равномерного распределения усилия.
- Защитная конструкция: Нажимная головка оснащена термостойкими резиновыми/нейлоновыми демпферными прокладками для предотвращения повреждения поверхности заготовки и защиты приспособления от сварочных искр.
- Зажимной стержень: Поверхность имеет накатку/хромирование для повышения износостойкости и защиты от коррозии, с противоскользящим ограничителем на конце для предотвращения чрезмерного скольжения зажимного стержня.
Инструкции по эксплуатации
- Позиционирование: Вставьте установочный штифт в нижней части зажима в стандартное отверстие сварочного стола. Четкий "щелчок" указывает на успешную фиксацию и позиционирование.
- Регулировка расстояния: Сдвиньте зажимной стержень, чтобы отрегулировать раскрытие в соответствии с толщиной заготовки, убедившись, что нажимная головка плотно прилегает к поверхности заготовки.
- Фиксация: Нажмите на рукоятку храпового механизма одной рукой, прилагая постоянное давление до полного закрепления заготовки. Механизм храповика автоматически зафиксируется в положении.
- Разблокировка: Нажмите кнопку быстрого освобождения для автоматического втягивания зажимного стержня, что позволяет снять заготовку или отрегулировать положение зажима.
- Хранение: При неиспользовании зажим можно вставить непосредственно в запасные отверстия на сварочном столе, устраняя необходимость в отдельном хранении и оптимизируя эффективность рабочего пространства.
