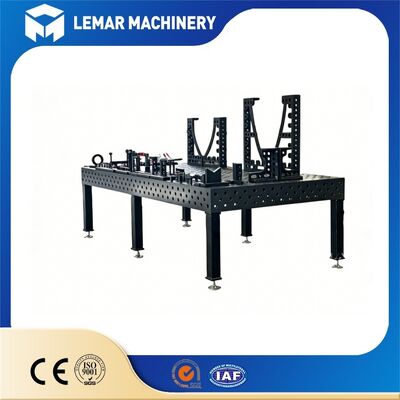

Сварочный стол 16 серии с 3D-сваркой и высокой точностью позиционирования для плазменной сварки
| минимальный заказ: | 1 |
| Цена: | 500-1000USD |
| Стандартная упаковка: | 3000*2000*300 |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д16
Документ
3D 5-сторонняя вертикальность:
0,08 мм/200 мм
Стандартный размер (Ш×Д):
1200×1200 мм
Глубина отверстия:
12 мм
Диаметр отверстия:
16 мм
Точность позиционирования сращивания:
≤±0.05mm
Производственный стандарт:
ИСО 9001
Повторная точность позиционирования:
≤±0.02mm
Класс точности:
Класс допуска H7 (+0,021/0)
Гарантийный срок:
2 года
3D 5-сторонняя вертикальность:
0,08 мм/200 мм
Стандартный размер (Ш×Д):
1200×1200 мм
Глубина отверстия:
12 мм
диаметр отверстия:
16 мм
Точность позиционирования сращивания:
≤±0,05 мм
Стандарт производства:
ИСО 9001
Повторите точность позиционирования:
≤±0,02 мм
Класс точности:
Класс допуска H7 (+0,021/0)
Гарантийный срок:
2 года
Выделить:
3D сварочный стол серии 16
,16 мм 3D сварочный стол
,Плазменный сварочный стол с высокой точностью позиционирования
Характер продукции
16 Серия 3D сварная таблица с точностью повторного позиционирования
| Материал для столовых столов | Q355 стальная плита толщиной 25 мм, полностью сварная + снятие напряжения от отжига + обработка старения, устойчивая к деформации и высоким температурам |
| Материал рамы | 100*80*5 мм (стандартная) квадратная труба с толстой стенкой, высокая жесткость, номинальная грузоподъемность ≥5Т/м2 (грузоподъемность удваивается после сплица) |
| Система выравнивания | Ручная/электрическая нивелировка ног (±30 мм путешествия), углеродистая сталь/нержавеющая сталь необязательно, с антискользящими подушками, быстрая нивелировка, обеспечивающая точность уровня стола |
| Проектирование сцепления | Стандартные фиксаторы Φ16 + запоры, точность сцепления ≤±0,05 мм, бесконечно расширяемые размеры столовой панели, подходящие для сварки больших деталей |
Исключительный процесс производства для обеспечения точности ядра
- Тщательно отобранные сырьевые материалы:Стальные плиты для столовых столов и пластиковое железо проходят испытания плоскости перед входом в завод с отклонением ≤ 0,1 мм/1000 мм.Дюктильное железо подвергается высокотемпературному старению для устранения внутреннего напряжения, предотвращая деформацию от источника.
- Одноразовая пятисторонняя обработка с помощью ЧПУ:при помощи большого центра обработки порта, столешница и четыре боковых отверстия/сетки обрабатываются в одной установке,устранение вторичных ошибок зажима и обеспечение 100%-ной последовательности в положении отверстия и перпендикулярности.
- Трехкратная стабилизирующая обработка рамы: после полной сварки рама проходит отжигание от напряжения, вибрационное старение и естественное старение.03 мм, предотвращая деформацию и деформацию при длительном использовании.
- Система обработки точных отверстий:Ф16мм отверстия проходят реминг и полировку, в результате чего внутренняя шероховатость отверстий составляет Ra1,6μm и толерантность H7.Это обеспечивает плавное и без пробелов вставки и вывода локализационных булавок, предотвращая расслабление.
- Полная проверка и калибровка продукции: Каждый блок проходит полномерную проверку с помощью CMM (координатной измерительной машины).Перед отправкой, 3D-стол сварки серии 16 с точностью повторного позиционирования имитируется для сборки и демонтажа 10 раз, чтобы проверить точность повторного позиционирования ≤±0.02 мм перед маркировкой и отправкой.
Варианты настройки
16 серии 3D сварочный стол с точностью повторного позиционирования поддерживает полную настройку, включая нестандартные размеры, поверхностные / функциональные обновления, гравировку логотипа и упаковку, совместимую с экспортом,все сохраняют стандартную высокую точность ≤±0.02 мм, повторяю точность позиционирования.
- Настраиваемые нестандартные размеры/толщина стола, глубина отверстия/расстояние между решетками
- Специальное 3D-обработка пятисторонних/односторонних/двухсторонних отверстий
- зеркально полированная столовая поверхность (Ra1,6μm), имперские нитки/маркировки на заказ
- Мобильные катушки (мощность груза ≥ 3 Т/сет), противоперекрывающие опоры
- Лазерная гравировка логотипа бренда, настройка многоязычных табличек
- Эксклюзивный набор светильников совпадение, пользовательская база соединения робота
Мы обещаем.
- Миллиметровое позиционирование, точная сварка, высокотехнологичное интеллектуальное производство
- Сварный стол 16 серии, превосходство в позиционировании, превосходство в умном производстве
- Ядром из 16, точность в управлении, мощность глобального тонкого производства
