Сварочный стол D16 3D гибкий модульный с сеткой 50x50 мм
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
3D сварочный верстак
,Сварочный верстак 16 мм
,16 мм 3D сварочный стол

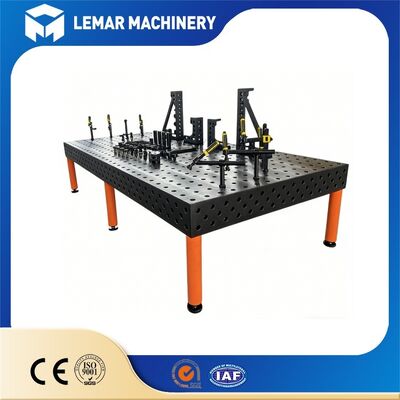

Сварочный стол D16 3D представляет собой гибкую модульную платформу для сварочных приспособлений с сеткой 50x50 мм. Он оснащен 5-сторонней прецизионной обработкой на станках с ЧПУ, стандартными отверстиями Φ16 мм и равноудаленной сеткой 50×50 мм. Разработанный для точной сварки, сборки и контроля мелких и средних деталей, его модульные приспособления позволяют быстро собирать и адаптировать его к разнообразным сценариям сварки мелкими партиями и с высокой точностью. Это ключевое инструментальное устройство для листового металла, автомобильных деталей, пресс-форм, роботизированной сварки и других отраслей.
| Размеры столешницы | 1200×1200 мм / 1200×2400 мм / 1500×3000 мм / 2000×3000 мм / 2000×4000 мм (соединяемые) |
| Толщина столешницы | 25 мм |
| Материал столешницы | Q355/HT300/HT250 |
| Материал рамы | Квадратная труба 100×80×5 мм |
| Диаметр отверстия | Φ16 мм (система D16) |
| Шаг отверстий/сетка | 50×50 мм |
Ключевые преимущества (сертификация CE / высокое качество / гибкость)
- Высокоточное позиционирование: сетка высокой плотности 50×50 мм + прецизионные отверстия Φ16 мм, точность позиционирования ±0,03 мм, повторяемость ≤±0,02 мм, что соответствует требованиям точной сварки.
- Гибкая и модульная конструкция: 5-сторонняя 3D-структура + универсальные приспособления, быстро адаптируемые к различным заготовкам, устраняющие необходимость в индивидуальных инструментах и сокращающие производственные циклы.
- Высокая жесткость и долговечность: рама из толстостенных труб + термообработка для снятия напряжений, высокая несущая способность, минимальная деформация, длительный срок службы и снижение затрат на техническое обслуживание.
- Адаптивность к различным средам: различные виды обработки поверхности + сертификация CE (EN ISO 12100), соответствие европейским и американским экспортным стандартам и пригодность для мирового рынка.
- Высокоэффективное производство: сокращение времени на разметку, выравнивание и смену инструмента, повышение эффективности производства на 30%–50%.
Сквозная система контроля качества
- Проверка сырья: материалы Q355B / высокопрочный чугун поставляются с отчетами об испытаниях материалов SGS. Отклонение плоскостности стального листа составляет ≤0,1 мм/1000 мм, что гарантирует отсутствие использования некачественного сырья;
- Процесс обработки: программы ЧПУ стандартизированы и зашифрованы. Точность положения отверстий проверяется индикатором после каждого этапа. Массовое производство начинается только после прохождения первой детали проверки;
- Проверка готовой продукции: координатно-измерительная машина (КИМ) используется для полной проверки точности положения отверстий, перпендикулярности и плоскостности по всем пяти сторонам. Выдается специальный отчет о проверке точности и наносится уникальный код идентификации точности;
- Перед отгрузкой: мелкие и средние детали проходят испытания на имитацию зажима. Они многократно собираются и разбираются 10 раз со стандартными приспособлениями для проверки повторяемой точности позиционирования ≤±0,02 мм, обеспечивая плавное и беспрепятственное вставление и извлечение приспособлений.
Часто задаваемые вопросы
В: Можно ли ускорить срок доставки?
О: Стандартные модели отгружаются в течение 15-20 дней, индивидуальные модели – в течение 15-25 дней. Возможна ускоренная доставка в течение 10 дней (применяется дополнительная плата за ускорение в размере 10%, не включая авиаперевозку).
В: Возможна ли удаленная инспекция?
О: Поддерживается видеоинспекция (через WhatsApp/Zoom). Во время инспекции мы покажем серийный номер продукта, отчет о проверке точности и процесс загрузки. Весь процесс будет записан и отправлен клиенту.
В: Что делать, если точность соединенных сварочных столов D16 отклоняется?
О: ① Проверьте, плотно ли зафиксированы соединительные зажимы/штифты; ② Повторно откалибруйте с помощью соединительного установочного штифта (Φ16 мм); ③ Тонко настройте регулировочные ножки каждого стола, чтобы общая высота оставалась постоянной. Общая точность может быть восстановлена в течение 5 минут.
В: Совместим ли сварочный стол D16 с международными стандартными приспособлениями? Какие бренды совместимы?
О: Да, он полностью соответствует международному стандарту DIN 69871, на 100% совместим с основными приспособлениями D16 немецких брендов System 3R, итальянских Erowa и отечественных стандартных брендов. Клиентам не нужно заменять существующие приспособления.
В: Какие сертификаты и документы для таможенного оформления предоставляются для экспорта?
О: Основной сертификат: сертификат CE (EN ISO 12100); дополнительные сертификаты: ASTM/GS/SASO/GCC. Полный комплект двуязычных документов для таможенного оформления: коммерческий счет-фактура, упаковочный лист, коносамент, сертификат фумигации, отчет SGS о материалах, отчет о проверке точности.
