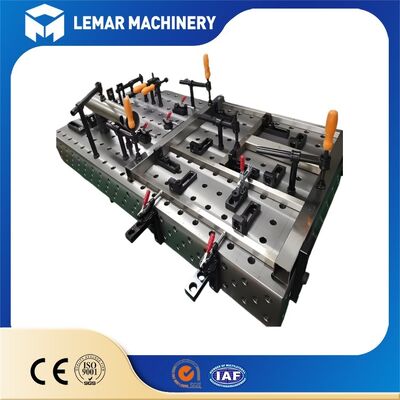

Сварные столы и фиксационные принадлежности системы 16 мм метрической серии
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Сварочный верстак 16 мм
,16 мм 3D сварочный стол
,сварочный верстак ce
Основа сварочных столов и оснастки серии System 16mm Metric — это столешница с отверстиями диаметром 16 мм и сеткой 50 мм, а также соответствующая оснастка. Система подходит для точного позиционирования и мелкосерийного производства с высокой вариативностью, обеспечивая баланс между точностью и стоимостью.
| Характеристики отверстий | Диаметр отверстия 16 мм, шаг сетки 50 мм |
| Конструкция столешницы | Закаленная стальная плита толщиной 12 мм, рабочая поверхность с пяти сторон |
| Материал и обработка поверхности | Легированная конструкционная сталь, плазменное азотирование |
| Точность плоскостности | ±0,0635 мм/м |
| Номинальная нагрузка | Приблизительно 3,86 тонны со стандартными ножками, приблизительно 0,67 тонны с роликовыми ножками |
| Размеры столешницы | 800×1000 мм / 1000×1500 мм / 2000×4000 мм и т. д. |
| Высота | 620 мм |
Класс позиционирования и поддержки
Блоки позиционирования / Упоры: зажимные пластины 90°, универсальные упоры, V-образные блоки и т. д. для достижения прямоугольного, углового и кругового позиционирования заготовок.
Блоки регулировки высоты / Адаптерные пластины: используются для регулировки высоты заготовки и адаптации к различным интерфейсам оснастки. Изготовлены из азотированной стали / нержавеющей стали.
Принадлежности для вращения / углового позиционирования: поворотные столы, угломеры, регулируемые опоры, отвечающие требованиям для наклонной / многоугловой сварки.
Класс зажима и фиксации
Быстрозажимные болты: короткие / длинные модели в сочетании с запирающими механизмами позволяют быстро фиксировать оснастку на поверхности, время установки ≤ 30 секунд.
Спиральные зажимы / Угловые зажимы: профессиональный / базовый уровень, подходят для различных требований к силе зажима, некоторые с антикоррозийным покрытием.
Прижимные пластины / Прижимные головки: адаптированы к различным формам заготовок, обеспечивая отсутствие смещения во время сварки.
- Полностью совместимый модульный дизайн: отверстия 16 мм + сетка 50 мм проходят через всю серию. Оснастка универсальна для всех моделей и партий, а время переналадки ≤ 10 минут.
- Возможность зажима с пяти сторон: преодолевает ограничение традиционной столешницы, которая может использоваться только с верхней поверхности. Четыре боковые поверхности + нижняя поверхность могут быть зажаты, что подходит для неправильных заготовок.
- Баланс точности и срока службы: азотированная поверхность сочетает износостойкость и защиту от ржавчины. Столешница толщиной 12 мм + конструкция с усиленными ребрами обеспечивает долговременную стабильность точности, а срок службы в нормальных рабочих условиях составляет ≥ 10 лет.
- Адаптация к стоимости: по сравнению с тяжелой системой 28 мм, затраты на приобретение и обслуживание ниже, что подходит для сценариев с бюджетными ограничениями, но высокими требованиями к точности.
Адаптивность к широкому диапазону температур
Столешница и оснастка прошли профессиональную термообработку, что обеспечивает стабильное использование в экстремальных температурных условиях от -40℃ до 180℃. Они подходят для наружных сварочных работ в холодных регионах, а также соответствуют требованиям непрерывного производства в высокотемпературных цехах без деформации, растрескивания или отслаивания ржавчины из-за резких перепадов температур.
Опция повышения коррозионной стойкости
Стандартная модель может соответствовать требованиям защиты от ржавчины для общих промышленных сред; для особых сценариев, таких как высокая солевая коррозия и химическая коррозия в прибрежных районах, могут быть выбраны столешницы из нержавеющей стали или двойное азотирование + электростатическое покрытие. Время устойчивости к испытаниям в солевом тумане увеличено до более чем 1000 часов, что значительно продлевает срок службы оборудования.
Точное позиционирование 16 мм, гибкая сетка 50 мм.
Эта модульная сварочная станция и ее оснастка со стандартизированным дизайном преодолевают ограничения традиционной оснастки, делая точную сварку и быструю смену моделей более эффективными.
От коррозионно-стойкого процесса азотирования до полностью совместимой экосистемы оснастки, мы углубляемся в каждую деталь, балансируя точность и стоимость, и адаптируясь к потребностям легкого и точного производства в различных отраслях.
Глобальная сервисная поддержка, качество всегда гарантировано. Мы готовы работать с вами, расширяя возможности производства с помощью гибкой оснастки и создавая больше возможностей через сварку!
