Moduläres D16-Schweißtisch-Dystem für Industriewerkstätten
| Mindestbestellmenge: | 1 Stk |
| Preis: | 500-1500 USD |
| Standardverpackung: | 4000*2000*200mm |
| Lieferfrist: | 15-25 Arbeitstage |
| Zahlungsmethode: | D/A, L/C, D/P, T/T, Western Union |
| Lieferkapazität: | 500 Einheiten/Monat |
Ausführliche Information
Herkunftsort
WUXI, CHINA
Markenname
WUXI LEMAR
Zertifizierung
CE
Modellnummer
D16
Dokumentieren
Lochspezif:
Φ16 mm Positionierungslöcher, 50×50 mm Rasterabstand
Standard-Ebenheit:
≤0,1 mm/m
TABELLEN-STÄRKE:
12mm
Strukturtyp:
2D (nur oben) / 3D Fünfseitig gebohrt
Oberflächenbehandlung:
Nitrieren
Gleichmäßige Tragfähigkeit:
2,0 ~ 3,0 Tonnen/㎡
Verfügbares Material:
HT300 Gusseisen /Q355 Stahlteil
Oberflächenhärte:
HV550-100
Arbeitstemperaturbeständigkeit auf der Oberfläche:
Kurzfristig ≤350℃
Produkt-Beschreibung

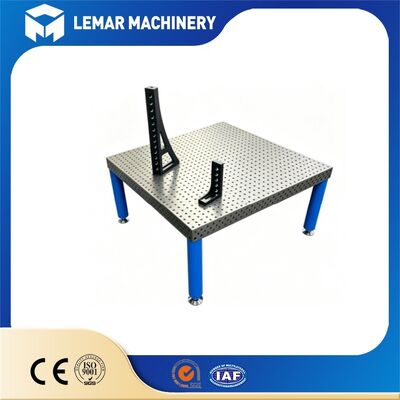

Moduläres Schweißtischsystem D16 für Industriebetriebe
Unser modulares Schweißtischsystem D16 für Industriewerkstätten dient als ein flexibles All-in-One-Workholding-System, das für Fabrikations-, Schweiß- und Montagewerkstätten entwickelt wurde.Ausgerüstet mit präzise bearbeiteten Φ16mm-Lokalisierungslöchern in einem 50×50mm-Gitter, kann die Plattform frei mit einer ganzen Reihe von standardmäßigen modularen Anbaugeräten kombiniert werden, unabhängig davon, ob sie für manuelle Schweißstationen oder integrierte Roboterschweißzellen verwendet wird,Es bietet eine zuverlässige Positionierungsgenauigkeit und eine hervorragende Anpassungsfähigkeit für leichte bis mittlere strukturelle Werkstücke.
- Die CNC-Genauigkeitsbearbeitung des Masches sorgt für kontrollierbare Abweichungen der Abmessungen in den Batch-Schweißprodukten und reduziert die Korrektur und Nachbearbeitung nach dem Schweißen
- Mehrere Plattformen können horizontal und vertikal zusammengefügt werden, wodurch der Arbeitsbereich frei erweitert wird; später können zusätzliche Zubehörteile gekauft werden
- Ein Satz von Werkzeugzubehör kann Dutzende von Werkstücken dienen, wesentlich den Materialverbrauch und Lagerdruck von kundenspezifischen jigs zu reduzieren
- Durch Löcher an allen fünf Arbeitsflächen können mehrwinkelhafte Spannungen im Raum hergestellt werden, die für das Schweißen von unregelmäßig geformten Rahmen, Regalen und Kisten geeignet sind
Standard-Spezifikationen für die Größe der Tischplatte
| Abmessungen der Tabelle (L × W) | 3D / 2D Option | Tischdicke | Gemeinsame Anwendungsszenarien |
|---|---|---|---|
| 1000 × 800 mm | 2D / 3D | 12 mm | Probewerkstatt, Kleinteile, Prototypenbau |
| 1000 × 1000 mm | 2D / 3D | 12 mm | Probewerkstatt, Kleinteile, Prototypenbau |
| 1200 × 800 mm | 2D / 3D | 15 mm | Metallbleche, kleine Rohrrahmen |
| 1500 × 1000 mm | 2D / 3D | 15 mm | Allgemeine Fertigung, manuelle Schweißstation |
| 2000 × 1000 mm | 2D / 3D | 18 mm | Mittlere Rahmenmontage, Roboterzellenbasis |
| 2400 × 1200 mm | 2D / 3D | 20 mm | Großrahmenteile, Multi-Workstation Splicing |
| 3000 × 1500 mm | 2D / 3D | 12 mm | Probewerkstatt, Kleinteile, Prototypenbau |
| 4000 × 200 mm | 2D / 3D | 12 mm | Probewerkstatt, Kleinteile, Prototypenbau |
| Maßgeschneiderte Größe | 2D / 3D | 12 mm | Besondere Produktionsanforderungen |
Lebensdauer und Wartung
Anwendungsempfehlungen:Vermeiden Sie ein längeres direktes Bogenschweißen auf dem Arbeitstisch; zum Schutz der Arbeitsoberfläche wird ein Sprühen gegen Spritzer empfohlen; Vermeiden Sie den Aufprall durch fallende schwere Gegenstände.
Routinewartung:Reinigen Sie den Schlack mit einer Drahtbürste; schleifen Sie die Arbeitsfläche nicht mit einem großen Schleifrad, um Schäden an der nitrierten gehärteten Schicht und der Flachgenauigkeit zu vermeiden.regelmäßig die Höhe der Füße überprüfen.
Lebensdauer unter normalen Arbeitsbedingungen:Ein ordnungsgemäß nitriertes Schweißtisch kann seine Referenzgenauigkeit für 8-12 Jahre stabilen Gebrauch beibehalten.
Vergleich mit Wettbewerbern
| Sonstige Tabelle Flachheit: 0,5-1,0 mm Raue Oberfläche Unbeständig und ungenau |
Unser Schweißtisch Fläche: ≤ 0,1 mm CNC-bearbeitete Oberfläche Stabil und genau |
|---|
Fehler-Symptome und Ursachen
- Lokalisierungsschraube: Unzureichende Hole-Bearbeitungsgenauigkeit / langfristiger Verschleiß
- Bewegung des Werkstücks nach der Befestigung: Ungleichmäßige Tischfläche, lose Füße
- Dichte Vergrößerung der Tischfläche: Verlängerte unmittelbare Vergrößerung, Beschädigung der Nitrierungsschicht
Häufig gestellte Fragen
F: Wie hoch ist die Flachheitstoleranz Ihres D16-Schweißtisches?
A: Standardflächigkeit ≤0,1 mm/m. Präzisionsgrad ≤0,05 mm/m ist auf Anfrage erhältlich.
F: Sind alle Ihre modularen Zubehörteile vollständig austauschbar?
A: Ja. Standortklemmen, Winkelblöcke, Klemmen und Stützen folgen den einheitlichen D16-Standards. Anschlüsse können später frei wiederverwendet, hinzugefügt oder aktualisiert werden.
F: Welche Garantie bieten Sie an?
A: 12-24 Monate Garantie für den Tischrahmen. Klemmen, Nadeln und andere Verschleißteile haben 6-12 Monate Garantie. Schäden durch unsachgemäßen Betrieb sind ausgeschlossen.
F: Welche Verpackung verwenden Sie für den Seeexport?
A: Standardverpackung aus fumigierter Holzkoffer oder Stahlrahmen für den Export.
F: Ist eine Spritzerbekleidung notwendig, um auf der Tischplatte zu verwenden?
A: Nicht obligatorisch, aber sehr empfehlenswert. Die Spritzflüssigkeit verringert die Schlackhafte, erleichtert die tägliche Reinigung und schützt die nitrierte Oberfläche.
Verringern Sie die Anpassungskosten und verkürzen Sie die Aufbauzeit des Werkstücks mit derModuläres Schweißtischsystem D16 für IndustriebetriebeWir bieten geschweißte Stahl- und Gusseisen-Tischplatten, 2D/3D-Strukturauswahl und vollständige Sets auswechselbarer Klemmkomponenten an.
Erklären Sie uns Ihren Arbeitsbereich, Ihre Belastungsbedürfnisse und Anwendungsszenarien (manuelle Bedienung oder Roboterschweißen).Nehmen Sie sofort Kontakt auf und fordern Sie ein exklusives Angebot an.!
Erklären Sie uns Ihren Arbeitsbereich, Ihre Belastungsbedürfnisse und Anwendungsszenarien (manuelle Bedienung oder Roboterschweißen).Nehmen Sie sofort Kontakt auf und fordern Sie ein exklusives Angebot an.!
