Bàn hàn 3D linh hoạt D16 với lỗ lưới tiêu chuẩn 50mm
| MOQ: | 1 |
| Giá: | 500USD-1500USD |
| Bao bì tiêu chuẩn: | 4000mm*2000mm*300mm |
| Thời gian giao hàng: | 15-20 ngày làm việc |
| Phương thức thanh toán: | D/A, L/C, D/P, T/T. |
| năng lực cung cấp: | 500 đơn vị/tháng |
Thông tin chi tiết
Nguồn gốc
Vô Tích, Trung Quốc
Hàng hiệu
WUXI LEMAR
Chứng nhận
CE
Số mô hình
D16
Tài liệu
Đường kính:
16mm
Khả năng tùy biến:
Hỗ trợ tùy chỉnh/ghép nối nhiều đơn vị
Mặt làm việc:
Gia công chính xác 5 mặt
Độ thẳng đứng:
.10,1mm/200mm
Chất liệu mặt bàn:
Thép Q355/ Gang đúc Ht300/Thép không gỉ
độ dày:
12mm
Năng lực sản xuất:
50000 CÁI / Năm
Độ phẳng:
.10,1mm/1000mm
Mẫu số:
D16
Làm nổi bật:
bàn hàn 3D linh hoạt D16
,bàn hàn có lỗ lưới 50mm
,Bàn gá hàn lưới tiêu chuẩn
Mô tả sản phẩm

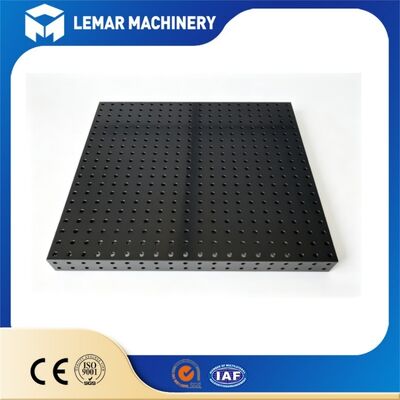

Bàn hàn 3D linh hoạt D16 chính xác với lỗ lưới tiêu chuẩn 50mm
Tổng quan sản phẩm
Bàn hàn 3D linh hoạt D16 chính xác là một nền tảng gá lắp được thiết kế cho các công việc kim loại chi tiết, các dự án lắp ráp nhỏ và chế tạo mẫu. Được chế tạo với hệ thống lỗ tiêu chuẩn 16mm trên lưới 50mm, bàn này mang lại độ chính xác định vị vượt trội và khả năng điều chỉnh tinh vi cho các tác vụ hàn và lắp ráp đòi hỏi sự tỉ mỉ.
Thiết kế 3D năm mặt hỗ trợ gá lắp trên bề mặt trên và cả bốn cạnh dọc, cho phép các nhà chế tạo xây dựng các cấu trúc nhỏ phức tạp với độ chính xác cao. Bề mặt được xử lý nitrided mang lại độ cứng và khả năng chống bắn tóe tuyệt vời, làm cho nó lý tưởng cho các xưởng gia công chính xác, các xưởng chế tạo tùy chỉnh và các cơ sở nghiên cứu và phát triển.
Thông số sản phẩm
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Hệ thống lưới | D16 - lỗ 16mm với khoảng cách 50mm |
| Dung sai lỗ | H7 (16.000 ~ 16.018mm) |
| Độ chính xác định vị | Độ lặp lại ±0.05mm |
| Vật liệu mặt bàn | Gang xám HT300 |
| Độ dày mặt bàn | 12mm |
| Xử lý bề mặt | Nitrided (HV ≥ 550) |
| Dung sai độ phẳng | ±0.1mm trên m² |
| Khả năng chịu tải tĩnh | 3.000 kg |
| Chiều cao làm việc | 820mm (có thể tùy chỉnh) |
|
Hệ thống |
Vật liệu |
Kích thước (mm) |
Trọng lượng (kg) |
|
D28/D16 |
Gang HT300/thép Q355 |
1000*1000*200/150 |
300 |
|
D28/D16 |
Gang HT300/thép Q355 |
1000*2000*200/150 |
520 |
|
D28/D16 |
Gang HT300/thép Q355 |
1200*1200*200/150 |
400 |
|
D28/D16 |
Gang HT300/thép Q355 |
1200*2400*200/150 |
800 |
|
D28/D16 |
Gang HT300/thép Q355 |
1500*1000*200/150 |
420 |
|
D28/D16 |
Gang HT300/thép Q355 |
1500*1500*200/150 |
600 |
|
D28/D16 |
Gang HT300/thép Q355 |
1500*2000*200/150 |
800 |
|
D28/D16 |
Gang HT300/thép Q355 |
1500*3000*200/150 |
1150 |
|
D28/D16 |
Gang HT300/thép Q355 |
2000*3000*200/150 |
1500 |
|
D28/D16 |
Gang HT300/thép Q355 |
2000*4000*200/150 |
2100 |
Có thể tùy chỉnh nhiều kích thước theo yêu cầu của khách hàng.
Ưu điểm sản phẩm
1. Độ chính xác vượt trội cho công việc tinh xảo
Với độ chính xác định vị lỗ ±0.02mm và dung sai độ phẳng dưới 0.03mm trên mỗi mét, hệ thống D16 mang lại độ chính xác vượt trội cho các bộ phận nhỏ và các cụm lắp ráp tinh vi. Khoảng cách lưới 50mm chặt chẽ hơn cho phép điều chỉnh tăng dần tinh hơn so với các hệ thống lỗ lớn hơn, làm cho nó hoàn hảo cho công việc chế tạo chi tiết mà mỗi milimet đều quan trọng.
2. Mẫu lưới 50mm nhỏ gọn
Lưới 50mm tiêu chuẩn cung cấp mật độ định vị gấp đôi so với hệ thống 100mm, mang lại cho bạn nhiều tùy chọn vị trí gá lắp hơn cho các dự án quy mô nhỏ. Mẫu dày đặc hơn này cho phép bạn cố định các phôi nhỏ hiệu quả hơn và tạo ra các thiết lập gá lắp phức tạp mà sẽ không thể thực hiện được với khoảng cách lưới rộng hơn.
3. Khả năng mô-đun 3D năm mặt
Bàn này hỗ trợ gá lắp trên bề mặt trên và cả bốn cạnh bên dọc, cung cấp năm bề mặt làm việc trên một nền tảng duy nhất. Khả năng kẹp đa hướng này cho phép hàn dọc, lắp ráp góc và xây dựng đồ gá ba chiều, mở rộng đáng kể những gì bạn có thể đạt được trên một bề mặt làm việc duy nhất.
4. Khả năng tương thích phụ kiện D16 phổ quát
Hệ thống lỗ 16mm trên lưới 50mm là một tiêu chuẩn công nghiệp được áp dụng rộng rãi cho bàn hàn chính xác. Nó hoàn toàn tương thích với tất cả các phụ kiện D16 của các thương hiệu lớn bao gồm chốt chính xác, kẹp mini, chặn góc và khối hỗ trợ, cho phép bạn truy cập vào một hệ sinh thái rộng lớn các thành phần gá lắp.
5. Bề mặt Nitrided cho độ bền
Xử lý bề mặt nitrided đạt độ cứng từ HV600 đến HV800, mang lại khả năng chống bắn tóe hàn, trầy xước bề mặt và ăn mòn vượt trội. Vết bắn tóe hàn dễ dàng làm sạch mà không làm hỏng bề mặt chính xác, và lớp cứng duy trì độ chính xác kích thước lâu hơn nhiều so với mặt bàn không được xử lý hoặc sơn.
6. Nhẹ và hiệu quả về không gian
Được thiết kế cho công việc chính xác thay vì các ứng dụng tải nặng, bàn D16 nhỏ gọn và nhẹ hơn các mẫu D28 chịu tải nặng. Điều này giúp dễ dàng định vị trong xưởng của bạn, giá cả phải chăng hơn cho các doanh nghiệp nhỏ và lý tưởng cho các trạm làm việc chính xác chuyên dụng nơi không gian sàn là một yếu tố quan trọng.
Ứng dụng sản phẩm
Phát triển mẫu – Các bộ phận R&D, phòng thí nghiệm kỹ thuật và phát triển sản phẩm mới
Tấm kim loại chính xác – Hàn tấm mỏng, vỏ tấm kim loại và khung điện tử
Chế tạo ống và tuýp – Ống đường kính nhỏ, tay vịn, khung đồ nội thất và khung xe đạp
Đồ nội thất kim loại tùy chỉnh – Đồ nội thất thiết kế, sản phẩm kim loại nghệ thuật và các tác phẩm trang trí
Linh kiện hàng không vũ trụ – Cấu trúc nhẹ, giá đỡ và đồ gá lắp ráp nhỏ
Tùy chỉnh ô tô – Lồng chống lật, giá đỡ, đế gắn và sửa đổi xe tùy chỉnh
Giáo dục và Đào tạo – Trường kỹ thuật, trung tâm đào tạo hàn và các chương trình dạy nghề
Trang sức và các bộ phận nhỏ – Gia công kim loại tinh xảo, lắp ráp nhỏ và hàn linh kiện chính xác
Câu hỏi thường gặp
Sự khác biệt chính giữa bàn hàn D16 và D28 là gì?
Bàn D16 sử dụng lỗ 16mm trên lưới 50mm và được thiết kế cho công việc chính xác với tải trọng nhẹ hơn và các bộ phận nhỏ hơn. Bàn D28 sử dụng lỗ 28mm trên lưới 100mm cho chế tạo chịu tải nặng với khả năng chịu tải cao hơn và lực kẹp mạnh hơn. Chọn D16 cho công việc chi tiết, quy mô nhỏ và D28 cho hàn kết cấu nặng.
Tôi có thể sử dụng phụ kiện D16 từ các nhà sản xuất khác trên bàn của bạn không?
Có. Hệ thống D16 của chúng tôi tuân theo tiêu chuẩn công nghiệp quốc tế về đường kính lỗ và khoảng cách lưới 50mm. Nó hoàn toàn tương thích với các phụ kiện gá lắp D16 từ tất cả các thương hiệu lớn, vì vậy bạn có thể sử dụng công cụ hiện có của mình hoặc tìm nguồn cung ứng linh kiện từ bất kỳ nhà cung cấp nào cung cấp sản phẩm D16 tiêu chuẩn.
Trọng lượng tối đa mà bàn D16 có thể chịu được là bao nhiêu?
Bàn D16 tiêu chuẩn chịu tải từ 0,5 tấn đến 2 tấn tùy thuộc vào mẫu mã và kích thước cụ thể. Công suất này là quá đủ cho chế tạo chính xác, gia công tấm kim loại, lắp ráp nhỏ và phát triển mẫu. Đối với công việc kết cấu nặng hơn, chúng tôi khuyên dùng dòng bàn chịu tải nặng D28 của chúng tôi.
Bạn có cung cấp kích thước và cấu hình tùy chỉnh không?
Có. Chúng tôi có thể sản xuất kích thước bàn tùy chỉnh để phù hợp với không gian làm việc và yêu cầu dự án cụ thể của bạn. Chúng tôi cũng cung cấp các nâng cấp tùy chọn bao gồm bánh xe để di chuyển, bộ phụ kiện bổ sung và xử lý bề mặt đặc biệt. Liên hệ với đội ngũ bán hàng của chúng tôi với thông số kỹ thuật của bạn để nhận báo giá tùy chỉnh.
Làm thế nào để tôi làm sạch và bảo trì bề mặt bàn hàn D16?
Bề mặt nitrided rất ít cần bảo trì. Sau mỗi lần sử dụng, chỉ cần chải hoặc cạo sạch cặn bắn tóe hàn – nó dễ dàng bong ra khỏi bề mặt cứng. Đối với thời gian lưu trữ kéo dài, hãy thoa một lớp dầu chống gỉ mỏng lên tất cả các bề mặt đã gia công. Không cần chất tẩy rửa hoặc xử lý đặc biệt cho việc sử dụng hàng ngày thông thường.
Bạn cung cấp phạm vi bảo hành nào cho bàn hàn D16?
Chúng tôi cung cấp bảo hành 2 năm cho cấu trúc bàn và tất cả các phụ kiện cũng như các bộ phận tùy chọn. Đội ngũ hỗ trợ kỹ thuật của chúng tôi sẵn sàng trợ giúp các câu hỏi về gá lắp, hướng dẫn thiết lập và bất kỳ vấn đề nào có thể phát sinh. Chúng tôi cũng có sẵn các bộ phận thay thế để giao hàng nhanh chóng nếu cần.
