Beş Taraflı İşlenmiş Çalışma Yüzeyli 3D D28 Kaynak Masası
| Adedi: | 1 adet |
| Fiyat: | 500-1500 USD |
| Standart Paketleme: | 4000*2000*200mm |
| Teslim süresi: | 15-25 iş günü |
| Ödeme yöntemi: | L/C,D/A,D/P,T/T |
| Tedarik Kapasitesi: | 500 adet/ay |
Ayrıntılı Bilgiler
Menşe yeri
WUXI, ÇİN
Marka adı
WUXI LEMAR
Sertifika
CE
Model numarası
D28
Belge
Malzeme:
Q355 Yapısal Çelik / HT300 Gri Dökme Demir
delik çapı:
Φ28 mm H7 hassas açılmış delikler
Izgara Aralığı:
100 mm ±0,05 mm
Masa Üstü Kalınlığı:
25mm
Yan diklik:
0,1 mm /200 mm
Düzlük:
0.02mm/m
Yüzey İşlem:
nitrürleme, sertlik HV550‑900
Delik Standardı:
H7 toleransı
Çalışma yüzünün yüzey pürüzlülüğü:
Ra 3,2 mikron
Vurgulamak:
İşlenmiş Yüzeyli 3D D28 Kaynak Masası
,Beş Taraflı Kaynak Fikstür Masası
,İşlenmiş Çalışma Yüzeyli Kaynak Masası
Ürün Tanımı

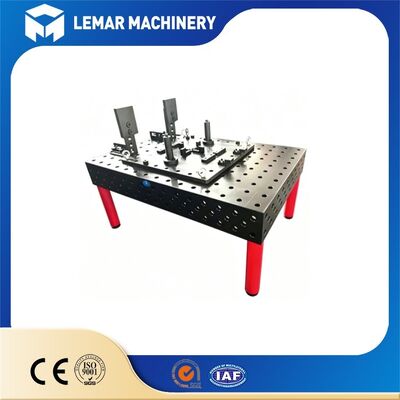

Beş taraflı iş yüzeylerine sahip 3D D28 kaynak masası
Bu3D D28 Beş taraflı iş yüzeylerine sahip kaynak masasıağır işlevli modüler bir 3D kaynak sabitleme masasıdır. Üst yüzeyi ile birlikte dört dikey yan yüzü, tümüyle CNC işlenmiş iş döşemelidir, 100 mm ızgara mesafesinde Φ28 mm H7 bulma delikleri ile donatılmıştır.Tam bir stres hafifletme işlemi yapısal deformasyonu en aza indirir. Malzeme seçenekleri arasında Q355 çelik ve HT300 dökme demir bulunur.Seçmeli iyon nitridleme kaynak sıçramasına ve aşınmasına karşı yüksek sertlik sağlarBu kaynak masası, çok yönlü sıkıştırmayı ve masalar arası bağlantıyı destekler, küresel D28 armatür aksesuarlarıyla tamamen uyumludur, ağır fabrika ve robotik kaynak hücreleri için idealdir.
Teknik parametreler
| Ürün | Parametreler |
|---|---|
| Malzeme | İsteğe bağlı: Q355 yapısal çelik / HT300 gri dökme demir |
| Delik çapı | Φ28 mm H7 hassas delikler |
| Şebeke Arası | 100 mm ±0,05 mm |
| Masa üstü kalınlığı | 24-27 mm |
| Düzlük | ≤0,1 mm /1000 mm; 0 sınıfı yüksek hassasiyet: ≤0,05 mm/1000 mm |
| Yan Dikeylik | 0.1 mm /200 mm |
| Delik Merkezi Pozisyon Toleransi | ±0,03-0,05 mm |
| Statik yük kapasitesi | 2-5 ton (masa bacaklarıyla) |
| Yüzey Tedavisi | Atış patlaması ve stres giderme; İsteğe bağlı iyon nitridleme, sertlik HV550-900, sıçrama dayanıklılığı, aşınmaya dayanıklılık ve paslanmaya karşı |
| Boyut aralığı | 1000×800 ~ 4000×2000 mm, özel boyutlar mevcuttur |
Üretim süreci
- Çelik plaka/ dökme demir boşluk, gerilimi azaltmak ve daha sonraki deformasyonu önlemek için yapay olarak yaşlanmıştır
- CNC beş taraflı frezeleme, üst yüzey + dört tarafın hepsi düz frezelidir
- D28 standart deliklerin hassaslığı
- Atış patlaması; nitridleme sertleştirme işlemi isteğe bağlıdır
- Sertliği sağlamak için alt yüzey güçlendirici kaburga yapısı; perimetre çevresinde milimetre ölçeği kazınabilir
Ana Avantajları
- Beş taraflı sıkıştırma:Sadece üst yüzey değil, aynı zamanda dört dikey kenar da armatürü sabitlemek için kullanılabilir, dikey ve sapık iş parçasının konumlandırılmasını sağlayarak, karmaşık çerçevelerin, kutuların,ve şasi çok uygun.
- Genişletilebilir platform:Herhangi bir tarafı başka bir kaynak masasına bağlanabilir, çalışma alanını sonsuza kadar genişletebilir
- Fleksibel aletler, özel armatürlerin yerine:Konumlandırma iğneleri, hızlı sıkıştırıcılar, köşe blokları, V blokları ve yükseltme blokları ile, yeni ürünler kaynak aletlerinin yeniden tasarlanmasını gerektirmez; alet değişimi onlarca dakikada tamamlanabilir,Küçük parti için çok uygun maliyetli, çok çeşitlilikli üretim
- Yüksek hassasiyet ve iyi tekrar edilebilirlik:El kaynak ve robot kaynak iş istasyonları için uygundur
- Nitritli versiyon kaynak istasyonu:Saldırma slag sıçramasına dayanıklıdır, darbe veya aşınma nedeniyle kolayca hasar görmez ve uzun bir kullanım ömrüne sahiptir
Sık Sorulan Sorular
S: İyon nitridleme tedavisi zorunlu mu?
A: Hayır, bu isteğe bağlı. Atış patlaması temel bitki. İyon nitridleme yüzey sertliği HV550-900'e ulaşır, sıçrama, aşınma ve pas karşıtı performansını büyük ölçüde geliştirir.masanın kullanım ömrünü uzatmakYüksek hacimli kaynak atölyeleri için şiddetle önerilir.
S: Masalarınız ana akım D28 armatür aksesuarlarıyla uyumlu mu?
A: Evet. 3D D28 kaynak masamız, konumlandırma iğneleri, açı blokları, klemler, V blokları ve ekleme bağlantıları dahil olmak üzere küresel standart D28 armatür aksesuarları ile tamamen değiştirilebilir.Mevcut D28 alet setlerinizi yeniden kullanabilirsiniz..
S: Daha büyük bir çalışma alanı için birden fazla masa bir araya getirilebilir mi?
A: Evet. Beş taraflı işlenmiş yan döşeme sayesinde, masalar özel ekleme iğneleri ile yan yana bağlanabilir. Masaları sadece vidalarla sıkıştırmayın, aksi takdirde masa deformasyonu meydana gelir.İsteğe bağlı olarak toplanan eşleştirme toleransını kontrol edebiliriz..
S: Masa fiyatına masa bacakları ve sıkıştırma aksesuarları dahil mi?
A: Hayır. Önerilen fiyat sadece masa üstü için geçerlidir. Masa bacakları, ayarlanabilir ayaklar ve tüm armatür aksesuarları ayrı sipariş edilir. Tam tek duraklı paketleri sağlayabiliriz.
S: Denetim ve ölçüm protokolü sağlayabilir misiniz?
A: Evet. Düzlük, yan dikeylik ve delik pozisyonu toleransını kapsayan fabrika denetim raporu sağlayabiliriz. Nitritli masalar için sertlik testi kaydı da mevcuttur.
S: Hangi boyut seçenekleri mevcut?
A: Standart boyutlar 1000×800 mm'den 4000×2000 mm'ye kadar değişir. Özel boyutlar kabul edilebilir. 4000 mm'den büyük boyutlar için,Üretim ve nakliye düşüncesi için çoklu masalı ekleme çözümü önerilir..
S: Kaynak masasının hassasiyet kaybına ne neden olur?
A: Ana nedenler, yetersiz stres hafifletme tedavisi, bacakların düzgün bir şekilde düzelip düzelemesi olmadan çalışmak, ağır çekiçli çalışma yüzeyi,Yayla yanma delikleri ve uzun süreli yerel yüksek sıcaklıkta pişirmeLütfen operasyon ve bakım talimatlarımızı takip edin.
Beş taraflı iş yüzeylerine sahip 3 boyutlu D28 kaynak masamızla ilgileniyor musunuz?
Bize çalışma durumunuzu ve teknik gereksinimlerinizi söyleyin. Özel boyutlar, tam aksesuar paketleri ve resmi denetim raporları sunuyoruz.
Soruşturmanızı gönderin ve 24 iş saati içinde cevap vereceğiz.
