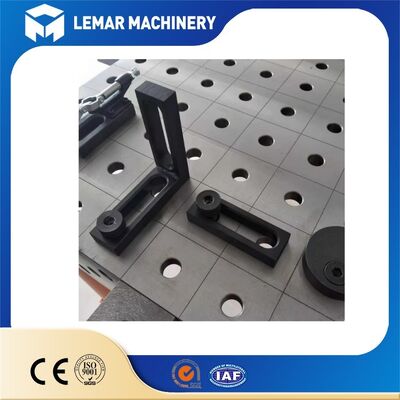

D28 Сверхтяжелый 3D-стол для сварки крупных металлических конструкций
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | D/P, D/A, L/C, T/T, Western Union |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д28
Документ
Толщина столешницы:
25 мм
Расстояние между отверстиями/сетка:
100×100 мм (стандартная сетка)
Тип отверстия:
Оптическая апертура/дополнительное резьбовое отверстие M16
Стандартные размеры (длина × ширина × высота, мм):
3000×1500×200, 4000×2000×200
Материал:
Чугунные/стальные детали
Глубина ниотлирования:
0,3 мм
Подвергли механической обработке поверхность:
5-осевая прецизионная обработка с ЧПУ (рабочая поверхность + 4 стороны)
Соосность отверстий:
≤0,05 мм
Статическая равномерно распределенная нагрузка:
10–15 тонн
Выделить:
сварочный верстак d28
,Сварочный стол D28 3D
,3D сварочный верстак
Характер продукции
Сверхмощный 3D сварочный стол D28 для крупногабаритных металлоконструкций
Сверхмощный 3D сварочный стол D28 для крупногабаритных металлоконструкций представляет собой сверхжесткую, высоконагруженную и высокоточную гибкую оснастку, предназначенную для сварки и сборки тяжелых, крупногабаритных металлоконструкций. Его основная цель — решение задач позиционирования и контроля деформаций при сварке крупногабаритных, тяжелых, толстолистовых и сложных конструкций.
| Диаметр позиционирующего отверстия | φ28.01–φ28.05 мм |
| Шаг отверстий (сетка) | 100×100 мм |
| Плоскостность рабочей поверхности | ≤0.05 мм/м² |
| Шероховатость поверхности | Ra 1.6–3.2 |
| Толщина столешницы | 200 мм |
| Грузоподъемность | Один модуль: 5–50 тонн |
| Прогиб (под полной нагрузкой) | ≤0.03 мм/м |
Сверхмощная гибкая система позиционирования
- Крупношаговая сетка отверстий 100×100 мм: позиционирующие отверстия φ28 мм (гладкие / с резьбой M24 опционально), подходящие для сверхмощных оснасток (грузоподъемность одной оснастки ≥ 5 тонн).
- Сверхмощные модульные оснастки: позиционирующие штифты, сверхмощные угольники, V-образные блоки, винтовые зажимы, гидравлические/пневматические сверхмощные зажимы, опорные колонны, балки, квадратные блоки и т. д., с усилием зажима одной оснастки до 50 кН+.
- Трехмерное позиционирование: Благодаря комбинации колонн + балок + квадратных блоков достигается позиционирование и зажим на любой высоте и под любым углом в направлениях X/Y/Z, что подходит для сложных крупномасштабных трехмерных конструкций.
Революция в эффективности и стоимости
- Сверхмощный 3D сварочный стол D28 для крупногабаритных металлоконструкций устраняет высокие затраты и время, связанные с проектированием, изготовлением и хранением крупногабаритных специализированных оснасток (традиционные оснастки стоят в 5–10 раз дороже, чем D28).
- Эффективность зажима повышается более чем на 70%, эффективность сварки — на 40%–60%, а процент брака снижается до менее чем 2%.
- Срок окупаемости составляет 6–12 месяцев (еще быстрее в сценариях массового производства крупногабаритных конструктивных элементов).
Положительные отзывы клиентов
Выбирая наш сверхмощный 3D сварочный стол D28 для крупногабаритных металлоконструкций, вы получаете не просто оборудование, а комплексное решение от точного позиционирования до эффективной доставки:
- Забудьте о проблемах с размерами: повторяемость ±0.03 мм обеспечивает уверенность в каждом сварном шве.
- Устраните неэффективность: модульные оснастки подключаются по принципу «plug-and-play», позволяя зажимать сложные заготовки всего за несколько минут, с нулевым временем простоя при смене оснастки.
- Преодолейте ограничения сцены: пятистороннее расширение + сверхмощная грузоподъемность, от мелких прецизионных деталей до крупногабаритных конструктивных элементов, одна платформа справляется со всем.
Как сказал наш клиент Питер: «Так спокойно, зная, что каждое измерение идеально».
Выбирая нас, вы выбираете более точный, эффективный и беззаботный опыт сварки.
