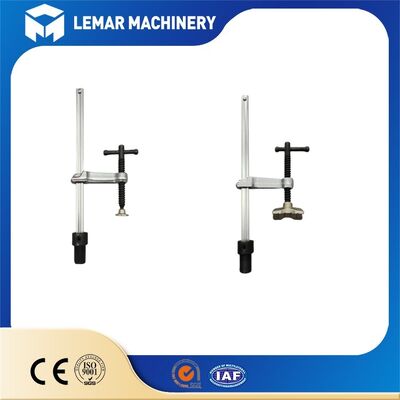

Универсальный вставка глубокого горла F зажим тела регулируемый раскрытие челюсти
| минимальный заказ: | 1 |
| Цена: | 1-100 USD |
| Стандартная упаковка: | 50×30×25 см |
| Срок доставки: | 7-10 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
УИРФ-28-200-15000
Документ
Диапазон зажима:
60 мм/100 мм/150 мм/200 мм/300 мм
Сила зажима:
5000Н/8000Н/10000Н/15000Н
Ширина зажимного рычага:
25 мм/30 мм/35 мм/40 мм
Толщина рычага зажима:
3MM/4MM/5MM/6MM
Ход регулировки храпового механизма:
5/8/10 мм
Параллелизм:
≤0,1 мм
Перпендикулярность:
≤0,1 мм/100 мм
Основной материал:
Q355 холоднокатаная высокопрочная сталь/сталь 45#
Обработка поверхности:
Храповое колесо высокочастотной закалки (HRC45-50)
Выделить:
Универсальный вставка глубокого горла
,Глубокое горло f зажим Регулируемый
,f застежка тела Открытие челюсти
Характер продукции
Универсальный быстрозажимной струбцина-F с храповым механизмом и регулируемым раскрытием губок
Универсальный быстрозажимной струбцина-F с храповым механизмом и регулируемым раскрытием губок — это высокоэффективный, портативный и промышленный быстрозажимной инструмент с высоким усилием зажима. Он объединяет три основные функции: быстрое вставное крепление, быстрое храповое регулирование и непрерывно регулируемое раскрытие губок. Он подходит для зажима и позиционирования заготовок в различных сценариях, включая сварку, листовую обработку, сборку и столярные работы. Он устраняет недостатки традиционных струбцин-F, такие как медленная регулировка, слабое усилие зажима и плохая адаптивность, что делает его универсальным зажимным инструментом как для промышленного производства, так и для ручных операций.
| Диапазон зажима | 60 мм/100 мм/150 мм/200 мм/300 мм |
| Усилие зажима | 5000 Н/8000 Н/10000 Н/15000 Н |
| Ширина зажимного рычага | 25 мм/30 мм/35 мм/40 мм |
| Толщина зажимного рычага | 3 мм/4 мм/5 мм/6 мм |
| Ход храпового механизма регулировки | 5 мм/8 мм/10 мм |
Вставная конструкция с храповым механизмом
- Вставное быстроразъемное основание: Основание интегрирует стандартные штифты диаметром 16/22/28 мм, позволяя напрямую вставлять их в стандартные установочные отверстия 3D сварочных столов и рабочих платформ. Установка оснастки завершается за 3 секунды, устраняя необходимость в болтах и гайках, и адаптируется к потребностям быстрой переконфигурации сварочной оснастки. Штифты оснащены эластичными стопорными кольцами для самоблокировки после вставки, предотвращая ослабление во время зажима.
- Быстрая регулировка храповым механизмом: Используя прецизионный храповой механизм с шестерней и собачкой, заменяющий традиционную винтовую конструкцию струбцин-F, зажимной рычаг может быстро перемещаться вперед/назад одним движением ручки храпового механизма. Скорость регулировки в 5-8 раз выше, чем у традиционных струбцин-F с винтовым приводом. Конструкция самоблокирующейся собачки предотвращает обратное движение после зажима, обеспечивая постоянное усилие зажима.
- Быстрое освобождение одной кнопкой: На зажимном рычаге расположена подпружиненная кнопка освобождения. Нажатие кнопки снимает блокировку храпового механизма, вызывая мгновенное втягивание зажимного рычага, завершая освобождение заготовки и значительно сокращая время переналадки. Это идеально подходит для быстрого зажима в мелкосерийном производстве с большим разнообразием продукции.
Промышленная долговечность и простота эксплуатации
- Материал высокой жесткости: Универсальный быстрозажимной струбцина-F с храповым механизмом и регулируемым раскрытием губок изготовлен из холоднокатаной стальной пластины Q235/Q355, цельноштампованной и формованной. Зажимные рычаги утолщены до 3-6 мм, обеспечивая максимальное усилие зажима до 20000 Н, что соответствует высоким требованиям к усилию зажима в промышленной сварке и тяжелой сборке.
- Износостойкая и коррозионностойкая обработка: Компоненты храпового механизма проходят высокочастотную закалку и отпуск, достигая твердости HRC45-50, что обеспечивает износостойкость и долговечность. Вся струбцина покрыта электрофоретическим покрытием, обеспечивающим коррозионную стойкость и защиту от ржавчины, а также защиту от брызг сварочного шлака, что делает ее пригодной для суровых условий мастерской с высокими температурами и пылью.
- Эргономичный дизайн: Рукоятка обернута термопластичной резиной TPR с противоскользящим покрытием для удобного захвата и простоты эксплуатации даже в перчатках. Храповой механизм имеет короткий ход и требует минимального усилия, снижая усталость при длительном использовании и повышая эффективность ручных операций.
Основные принципы выбора
- Выберите соответствующий штифт в соответствии с совместимым оборудованием: Для сварочного стола D16 выберите штифт диаметром 16 мм; для столов D22/D28 выберите штифты диаметром 22/28 мм для обеспечения быстрой сборки и совместимости;
- Выберите раскрытие губок в соответствии с размером заготовки: Для толщины заготовки ≤ 50 мм выберите раскрытие 60 мм; для 50-180 мм выберите 150/200 мм; для > 180 мм выберите 300 мм, оставляя запас регулировки 5-10 мм;
- Выберите усилие зажима в соответствии с условиями работы: Для легких ручных операций выберите 5000-8000 Н; для сварки/тяжелой сборки выберите 10000-20000 Н для обеспечения надежного зажима без проскальзывания;
- Выберите материал в соответствии с частотой эксплуатации: Для высокочастотного использования универсального быстрозажимного струбцина-F с храповым механизмом и регулируемым раскрытием губок выбирайте версию из стали Q355 + закаленный храповой механизм для повышения долговечности; для низкочастотного использования выбирайте стандартную версию из стали Q235 для лучшей экономической эффективности.
