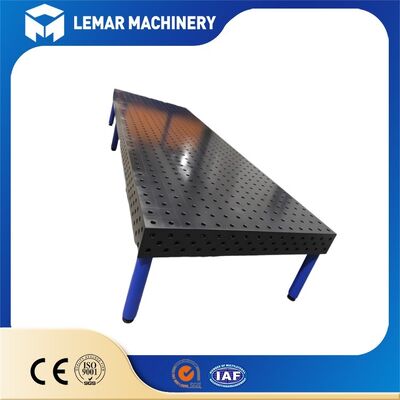

Сверхбольшой 3D-стол сварки D28 для тяжелых структурных проектов
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д28
Документ
Общая плоскостность после сращивания:
≤0,08 мм/м²
Общая высота:
620 мм
Высота стола:
200 мм
Укрепляющие ребра:
Плотная перекрестная/сетчатая структура
Твердость:
ВВ900–1200
диаметр отверстия:
Φ28,065–28,149 мм (H7)
Глубина отверстия:
≥25 мм
Основной материал:
К355/ХТ300/ХТ250
Обработка поверхности:
Азотирование/закалка
Выделить:
Сверхбольшой 3D-стол для сварки
,3D сварочный стол HV900
,Структурные проекты сварочный стол рабочий стол
Характер продукции
Сверхбольшой сварочный стол D28 3D для тяжелых конструкций
Сверхбольшой сварочный стол D28 3D для тяжелых конструкций представляет собой гибкую инструментальную платформу промышленного класса, предназначенную для сверхбольшой, тяжелой и высокоточной сварки стальных конструкций. Основанный на стандартной системе отверстий D28, он специально разработан для сварки, сборки и контроля негабаритных заготовок в таких отраслях, как строительная техника, судостроение, мосты и тяжелое оборудование, устраняя недостатки традиционных инструментов, такие как низкая жесткость, большая деформация, длительное время переналадки и высокие затраты.
| Диаметр отверстия | Φ28,065–28,149 мм (H7) |
| Шаг отверстий | 100×100 мм |
| Глубина отверстия | ≥25 мм |
| Основной материал | Q355/HT300/HT250 |
| Обработка поверхности | Азотирование / Закалка |
| Твердость | HV900–1200 |
| Стандартная несущая способность | 3000 кг/м² |
Гибкая система отверстий D28
- Сверхбольшие несущие отверстия: отверстия диаметром 28 мм с глубокой конструкцией, каждое отверстие может выдерживать силу зажима ≥5 тонн, подходит для тяжелых зажимов и гидравлических приспособлений.
- Быстрая переконфигурация: переналадка инструмента может быть завершена за 5–15 минут, заменяя традиционный цикл проектирования и изготовления специализированного инструмента в течение 1–2 недель.
- Неограниченная расширяемость: несколько блоков могут быть соединены вместе без ограничений по длине или ширине, удовлетворяя требованиям сварки сверхдлинных заготовок (таких как секции судов и мостовые балки) длиной более 100 метров.
Обработка поверхности и долговечность
- Комбинированная обработка азотированием/закалкой: Сверхбольшой сварочный стол D28 3D для тяжелых конструкций имеет твердость поверхности HV900–1200, обеспечивая износостойкий срок службы 15–20 лет, что в 3–5 раз дольше, чем у обычных сварочных столов.
- Высокая термостойкость и коррозионная стойкость: он может работать непрерывно при 600°C без размягчения или деформации; 480 часов испытаний в солевом тумане не показали ржавчины, что делает его пригодным для суровых промышленных условий.
- Легкость очистки: Сверхбольшой сварочный стол D28 3D для тяжелых конструкций имеет антипригарную поверхность, предотвращающую образование сварочного шлака, что позволяет быстро очищать его с помощью специального скребка, обеспечивая низкие затраты на техническое обслуживание.
Технология бесшовного соединения
- Сверхбольшой сварочный стол D28 3D для тяжелых конструкций использует специальные высокоточные соединительные и позиционирующие штифты (Φ50 мм, допуск ±0,01 мм) и высокопрочные болты для двойной фиксации, что позволяет бесшовно соединять несколько столов с точностью выравнивания отверстий ≤0,03 мм.
- Сверхбольшой сварочный стол D28 поддерживает соединение в любом направлении (горизонтальном/вертикальном) и может быть собран в сверхбольшую сварочную платформу размером до 10 м × 20 м, удовлетворяя потребности в сверхдлинных заготовках, таких как секции судов и коробчатые мостовые балки.
- Каналы для прокладки кабелей/воздуховодов предусмотрены в точках соединения для удобной прокладки проводки автоматизированного оборудования, сохраняя поверхность стола чистой и аккуратной.
