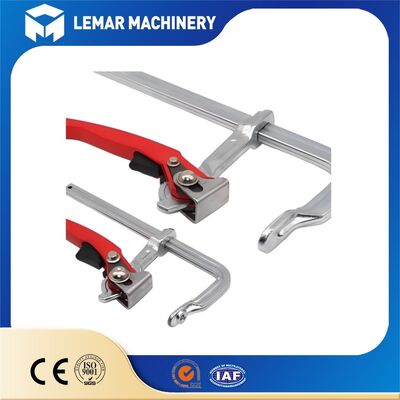

Зажим для точечной сварки с храповым механизмом для точного позиционирования

Сцепка F для точного позиционирования для высокоточных сварных стержней - это промышленная сцепка, специально разработанная для применения при сварке.Его основное внимание уделяется высокоточному позиционированию и пригодности для условий сваркиПо сравнению с универсальными ф-зажимателями с быстрым высвобождением, он имеет целенаправленное улучшение устойчивости крепления, точности позиционирования и устойчивости к высоким температурам сварки и вибрациям.

• Зажимательная рука типа F: изготовлена из высокопрочной легированной стали, кованая и термообработанная (затухание + закаливание), с ошибкой прямоты зажимательной руки ≤ 0,1 мм/м.
• Система регулировки роликов: Прецизионные модульные редукторы (модуль 1.2), точность регулирования хода до 0,5 мм/шаг.
• Встроенная застежка для позиционирования: износоустойчивые подкладки из твердого сплава, с V-образной/плоской конструкцией с двойным положением, и разрыв между подкладкой и отверстием застежки ≤ 0,05 мм.
• Механизм блокировки винтом: трапецидообразный точно прокрученный винт, оборудованный антиразвязным блокировочным гайком.
• Структура нижнего соединения: T-образный слайдер с маркировкой шкалы, совместимый с T-слотом 3D-сварного стола.

• Точность позиционирования на микроном уровне: точное сварное решетку вставка F зажим для точного позиционирования. прямота зажимающих рук и разрыв между челюстями точно контролируются,в результате ошибки позиционирования ≤ 0.2 мм, решая проблему отклонений сварки, вызванных неточным расположением традиционных зажимов.
• Высокая устойчивость к условиям сварки: зажимающие ручки изготовлены из материала, устойчивого к высокой температуре (короткосрочное сопротивление до 200°C),и поверхность обрабатывается высокотемпературным порошковым покрытием, что предотвращает прилипание сварочных шлаков; подкладки изготовлены из твердого сплава, который является износостойким и устойчивым к ударам, что предотвращает повреждение сварных брызг зажимающими челюстями.
• Многопозиционная адаптация: зажимательные подложки челюсти имеют встроенные V-образные / плоские двойные положения, позволяющие сварить и позиционировать трубы и пластины без изменения зажима,сокращение времени смены форм.
• Глубокая совместимость со сварочными столами: нижний T-образный слайдер с шкалой может быть непосредственно встроен в канаву 3D-сварного стола,поддержка использования нескольких зажимов в сочетании для достижения многонаправленного позиционирования сложных деталей.
• Удобная и эффективная эксплуатация: сочетание быстрой настройки кнопки и точного настройки винтовой палочки повышает эффективность на 60% по сравнению с чистой настройкой винтовой палочки,что делает его подходящим для производственных линий массовой сварки.

• Процессы сварки с высокой точностью: применимы к высокоточностным областям, таким как сварка автомобильных частей, сварка компонентов медицинских изделий и сварка листового металла в аэрокосмической отрасли.
• Совместимость с 3D-сварными столами: The Precision Welding Ratchet Insert F Clamp for Accurate Positioning can be used with multi-hole welding tables and modular welding tables to complete the welding positioning of complex structures such as frames, коробки и решетки.
• Специальная сварка деталей: подходит для сварки нерегулярных деталей, деталей с тонкими стенками и сварки труб и плит, предотвращая деформацию деталей, вызванную чрезмерной силой сцепления.
• Совместимость фиксации и сварки: Сцепление F для точного позиционирования служит основным зажимательным компонентом в сварочных фиксациях и сварках.и может быть интегрирован в автоматизированные производственные линии сварки для улучшения консистенции сварки.
