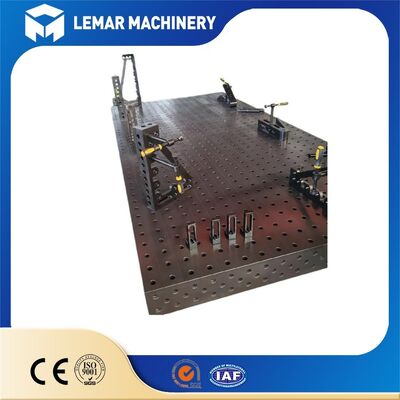

Сварочный стол серии D16 с быстрой фиксацией и малой конструкцией
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Д/А,Л/К,Т/Т,Вестерн Юнион,Д/П |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д16
Документ
Диаметр установочного отверстия:
φ16,065-φ16,149 мм
Расстояние между отверстиями / Расположение сетки:
50±0,05 мм, стандартная сетка 50×50 мм
Плоскостность столешницы:
≤0,1 мм/1000 мм
Боковая перпендикулярность:
≤0,1 мм/200 мм
Шероховатость поверхности:
Ra1,6μm
Точность повторяемости:
≤0,05 мм
Точность масштабирования линии:
50±0,05 мм
Равномерно распределенная нагрузка на столешницу:
2000 кг (2 т)
Предельная нагрузка рамы:
5000 кг (5 т)
Выделить:
Рабочая скамейка для сварки 50 мм
,Сварочный верстак ra1.6
,Стол сварки 3D 50 мм
Характер продукции
Сварный стол с быстрой застежкой малой конструкции серии D16
Сварный стол с быстрой застежкой для малых конструкций серии D16 представляет собой высокоточную, модульную и гибкую фиксационную платформу, предназначенную для сварки небольших металлических компонентов.специально предназначен для позиционирования и закрепления заготовки в процессе дуговой сварки и газозащищенной сварки.
| Диаметр отверстия | Φ16 мм |
| Расстояние между отверстиями / решетка | 50 мм * 50 мм, допустимость ±0,05 мм |
| Обработка поверхности | Нитрирующее, черное и ржавое масло. |
| Рабочая поверхность | Пятисторонняя (верхняя + 4-сторонняя) высокоточная обработка |
| Материал | Q355 Сварка высокопрочной стали / HT300 литье чугуна |
Основные показатели и преимущества
- Ультравысокая точность: допустимость положения отверстия достигает уровня d10 и допустимость блокировочного булава достигает уровня h7; точность повторного позиционирования может достигать 0,05 мм, обеспечивая постоянные габариты сварки;
- Высокая гибкость и быстрая переходная способность: одна платформа + набор светильников адаптируется к нескольким деталям, исключая затраты на проектирование/производство/хранилище традиционных специальных светильников;время перехода сокращается с нескольких часов до нескольких минут;
- Легкая эксплуатация: обычные работники могут стать опытными всего через 2 часа обучения;
- Совместимость с несколькими сценариями: подходит для сварки MIG/MAG/TIG/arc и может использоваться в качестве интегрированного эталона для сварки, сборки и проверки;
- Отличная стабильность: жесткая структура + однородная решетка уменьшает ошибки, вызванные деформацией сварки.
Охрана окружающей среды и устойчивость
1. Зеленый производственный процесс
- Столовая поверхность изготавливается с использованием процесса литья из потерянной пены, который сокращает выбросы отходов песка на 30% по сравнению с традиционным литьем песка, тем самым уменьшая загрязнение окружающей среды;
- Обработка поверхностного нитрирования является безхромным и экологически чистым процессом, соответствующим директиве ЕС RoHS и избегающим загрязнения тяжелыми металлами.
2. Устойчивое проектирование
- Структура платформы имеет модульную конструкцию, позволяющую индивидуально заменять такие компоненты, как стол, ножки и светильники.предотвращение сброса всей платформы из-за локального повреждения;
- Материалы сброшенной платформы (сталь Q355 / чугун HT300) являются 100% перерабатываемыми, соответствующими принципам циркулярной экономики.
Обычные процедуры технического обслуживания
- Очистка: после завершения сваркинемедленно очищать сварочную шлаку и пыль с поверхности стола и отверстий с помощью проволочной щетки или сжатого воздуха для предотвращения износа на стенах отверстий и поддержания точности позиционирования;
- Смазка: наносить антиржавое смазочное масло на движущиеся части штифтов и зажимов с быстрым высвобождением один раз в месяц для продления срока службы;
- Хранение: при неиспользовании покрыть стол пылевой чехлом, чтобы избежать ржавчины в влажной среде;избегать размещения тяжелых предметов на столе, чтобы предотвратить деформацию быстрого зажимания небольшой структуры D16 серии сварочного стола.
