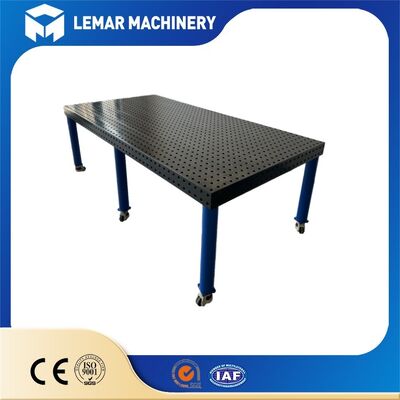

Противодеформационная стабилизационная структура D28 3D сварочный стол

Сварочный стол D28 3D с антидеформационной стабилизированной конструкцией представляет собой модульную систему оснастки промышленного класса, предназначенную для высокоточных сварочных работ в тяжелых условиях. Он основан на системе отверстий стандарта D28 для позиционирования и включает в себя конструкцию стабилизации против деформации, чтобы устранить недостатки традиционных сварочных столов, такие как подверженность деформации, быстрая потеря точности и плохая адаптивность.

• Высокопрочный базовый материал: Основной корпус изготовлен из высококачественного чугуна HT300 (твердость HB170-210) или низколегированной высокопрочной стали Q355. Чугунная версия отличается низким внутренним напряжением и высокой термической стабильностью, в то время как стальная версия обладает хорошей ударной вязкостью и сопротивлением удару, снижая факторы деформации на уровне основного материала.
• Оптимизированная компоновка ребер жесткости: Нижняя часть стола имеет плотную перекрестную армированную структуру ребер + усиленную конструкцию рамы (толщина столешницы 23-25мм, общая толщина 100-150мм), равномерно распределяющую термическое напряжение от сварки и давление от тяжелых нагрузок, предотвращая локальную деформацию.
• Полная обработка снятия напряжений: Путем естественного старения + высокотемпературного отпуска полностью снимаются внутренние напряжения литья и сварки, обеспечивая отсутствие коробления или снижения точности после длительного использования (3-5 лет), со стабильной плоскостностью ≤0.1мм/м.
• Пятисторонняя прецизионная обработка: Столешница и все четыре боковые поверхности прецизионно фрезеруются с использованием ЧПУ, что обеспечивает плоскостность ≤0.15мм/м, перпендикулярность боковых поверхностей к столешнице ≤0.15мм/м и точность центров положения отверстий ±0.03мм, гарантируя постоянную базу для зажима.

• Сертификация CE: Соответствует Директиве ЕС по безопасности машин (2006/42/EC), пройдя испытания на механическую прочность, стабильность и электромагнитную совместимость. Обеспечивает прямой доступ на рынки ЕС и Европейской ассоциации свободной торговли, а знак CE на упаковке повышает доверие клиентов.
• Сертификация ISO 9001:2015: Весь производственный процесс соответствует международным стандартам системы менеджмента качества, обеспечивая единообразие партий продукции и удовлетворяя требованиям аудита поставщиков крупных европейских и американских производственных компаний.
• Отчет о тестировании точности от третьей стороны: Предоставляет отчет координатно-измерительной машины Zeiss, четко указывающий ключевые показатели, такие как плоскостность стола, точность положения отверстий и ошибки стыковки. Это обеспечивает основанное на данных доказательство устойчивости к деформации, что более убедительно, чем словесные утверждения.
• Отчет об анализе состава материала: Предоставляет отчет спектрального анализа чугуна HT300 / стали Q355, подтверждающий соответствие материала стандартам и избегающий обвинений в использовании некачественных материалов. Это соответствует требованиям к прослеживаемости сырья у высококлассных клиентов.

Сварочный стол D28 3D с антидеформационной стабилизированной конструкцией, обладающий ключевыми преимуществами грузоподъемности 3-5 тонн, длительной антидеформационной точности и универсальной совместимости с системой отверстий стандарта D28, в основном предназначен для высокоточных сварочных работ в тяжелых условиях и крупномасштабных применений. Он охватывает несколько ключевых областей промышленного производства, включая:

• Производство оборудования для новой энергетики
• Производство аэрокосмической и прецизионной техники
• Производство судостроительного и морского инженерного оборудования
• Промышленность по переработке тяжелых стальных конструкций
• Производство автомобилей и коммерческого транспорта
• Производство оборудования для рельсового транспорта
• Промышленность по производству строительной техники
