16 мм отверстие изготовления фиксации столика 50 мм решетки CNC обработанный точный сварочный стол
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д16
Документ
Определение характеристик отверстий:
Диаметр отверстия: Φ16 мм (допуск H7)
Шаг сетки:
Равноудаленная сетка 50×50 мм
Допуск межцентрового расстояния:
±0,02 мм
Допуск диаметра отверстия:
±0.015mm
Технология обработки столешницы:
Пятиосевое прецизионное фрезерование с ЧПУ + прецизионное шлифование
Материал столешницы:
ХТ300/К355
Толщина столешницы:
12 мм
Твердость поверхности:
HB180-220
Геометрическая точность:
≤0,05 мм/м²
Выделить:
16 мм Стол для изготовления отверстий
,Таблица изготовления светильников 50 мм Решетка
,Степной сварный стол
Характер продукции

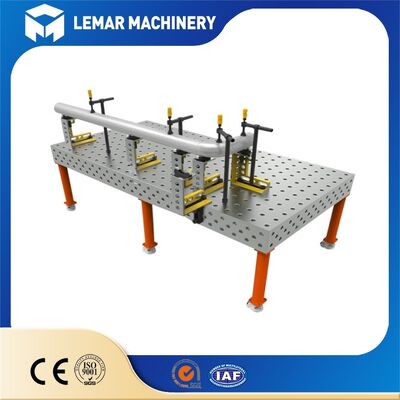

D16 3D сварный стол - 16 мм отверстие 50 мм решетки CNC обработанный верх
Сварный стол D16 3D с отверстиями длиной 16 мм и расстоянием в решетке 50 мм имеет обработанную с помощью ЦНС верхушку, которая служит высокоточной модульной платформой для сварочных и фиксационных приложений.Проектированные для высокоточной сварки, сборка листового металла, изготовление светильников, трехмерное позиционирование и повторяющиеся операции зажима.
Технические спецификации
| Поиск диаметра отверстия | Φ16mm (оптическая диафрагма / отверстие с натяжкой необязательно, обычно M8/M10) |
|---|---|
| Пространство между отверстиями / решетка | 50 мм × 50 мм |
| Обработка на столе | Пятиосная точная обработка с помощью СНК |
| Материал столешницы | Серое литовое железо / высокопрочная стальная плита (Q355, и т.д.) |
| Толщина стола | 12 мм |
| Точность повторения | ±0,03-0,05 мм/м2 |
Структурные особенности
- Пятисторонняя высокоточная обработка с помощью ЧПУ:Полная обработка верхней поверхности и четырех боковых поверхностей с плоскостью ≤0,05 мм/м, перпендикулярностью ≤0,03 мм/м и точностью расположения отверстия ±0,02 мм для постоянных характеристик зажима
- Конструкция укрепления ребра:Плотность ребер (100-150 мм) на дне стола позволяет минимизировать деформацию и вибрации при сварке, обеспечивая долгосрочную стабильность измерений
- Боковые интерфейсы:Высота сторон 100 мм с зарезервированными отверстиями для скрещивания/проводными отверстиями, поддерживающими множественные комбинации единиц в L-образные, U-образные или прямолинейные рабочие станции с точностью скрещивания ±0,05 мм/м
- Опции типа отверстия:Простые отверстия (Φ16мм) для определения местоположения булавок и натянутые отверстия (M8/M10/M12) для крепления светильников для удовлетворения различных требований к зажимам
- Материал крепления:Сварка квадратных труб/каналов из стали с арматурными ребрами, обеспечивающая грузоподъемность ≥ 500 кг/м2 (стандартная модель) и тяжелую модель ≥ 1000 кг/м2
- Регулируемые ноги:Выравнивающие болты M16/M20 с диапазоном горизонтальной регулировки ±20 мм для адаптации к различным поверхностям земли и обеспечения выравнивания рабочей скамейки
- Кастеры необязательны:Свинцовые колеса с тормозами, доступными для мобильности рабочих станций, с грузоподъемностью ≥ 300 кг/кастер, подходящие для перемещения в нескольких мастерских
Сертификации и соответствие
- Сертификация CE:Соответствует требованиям Директивы ЕС о машинах для экспорта на европейские рынки
- Сертификация ISO9001:Сертификация системы менеджмента качества, обеспечивающей постоянное качество продукции
- CO/Форма A/Форма E:Свидетельство о происхождении, предоставляющее льготный тарифный режим
- Сертификация RoHS:Сертификация по охране окружающей среды, подходящая для высококлассных европейских и американских рынков
- Отчеты о испытаниях третьих лиц:Комплексные испытания точности, материалов и грузоподъемности организациями SGS/BV
Часто задаваемые вопросы
Каковы основные различия между сериями D16 и D28?
D16: Φ16 мм отверстия с расстоянием 50 мм сетки, идеально подходят для небольших и средних деталей, точного сварки и изготовления светильников.сварка для тяжелых целей, и высокотоннажных зажимательных приложениях.
Какова грузоподъемность сварочного стола D16?
Стандартная модель имеет грузоподъемность ≥ 500 кг/м2, а тяжелая модель ≥ 1000 кг/м2.
Сколько времени сохраняет точность сварочного стола D16?
При правильном использовании и регулярном обслуживании точность может сохраняться в течение 5-10 лет.
Можно ли использовать сварочный стол D16 с роботами?
Да, он поддерживает бесшовную интеграцию с автоматизированным оборудованием, включая роботизированные системы сварки, позиционирующие устройства и конвейерные линии для создания полных автоматизированных линий производства сварки.
Каково время доставки сварочного стола D16?
Стандартные модели доступны на складе с доставкой в течение 15-25 дней.
