D16 3D модульный сварочный стол с сильной системой сцепления

3D модульный сварочный стол D16 с системой сильного зажима

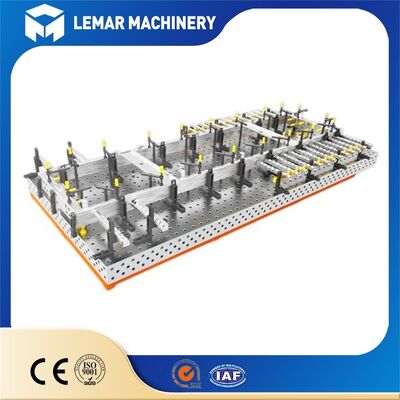

3D модульный сварочный стол D16 с системой сильного зажима представляет собой трехмерную гибкую систему оснастки, разработанную на основе стандартного паттерна отверстий D16 (диаметр отверстия 16 мм, расстояние между центрами отверстий 50 мм). Благодаря прецизионным сетчатым отверстиям на поверхности стола и на всех четырех сторонах, в сочетании с модульными зажимами, он обеспечивает быстрое позиционирование и надежный зажим заготовок по осям X/Y/Z и под различными углами. Он заменяет традиционные специализированные сварочные приспособления, адаптируясь к трехмерным потребностям в оснастке сложных заготовок, и поддерживает соединение нескольких столов и расширение автоматизации, соответствуя тенденции гибкого промышленного производства.

• Спецификация диаметра отверстия: Ø16H7 класс (φ16.065-φ16.149мм)
• Расстояние между центрами отверстий: Метрическое 50мм×50мм / Имперское 2"×2"
• Размеры столешницы: 800×1200мм, 1000×500мм, 1500×1000мм, 2000×1000мм и т.д.
• Плоскостность / Перпендикулярность: ≤0.02мм/м (плоскостность), ≤0.02мм (перпендикулярность)
• Материал: Сталь S355

Материал и металлургия: Основная рабочая поверхность изготовлена из инструментальной стали X8.7 / конструкционной стали S355J2+N, с содержанием серы и фосфора ≤0.035%, с использованием комбинированной прокатки горячим + холодным прокатом. Металлографическая структура однородна, что предотвращает высокотемпературное растрескивание при сварке.

Процесс термообработки: Общая закалка + низкотемпературное отпуск + плазменное азотирование. Глубина азотированного слоя составляет 0.15-0.3 мм, что повышает твердость поверхности и устойчивость к термической деформации. Отсутствует коробление при локальных высоких температурах (≤800℃) во время сварки.

Прецизионная обработка: Пятисторонняя фрезеровка на портальном станке с ЧПУ за одну операцию зажима. Допуск плоскостности/перпендикулярности ≤0.02мм/м. Полноразмерная инспекция с использованием координатно-измерительной машины. Допуск положения сетчатых отверстий ≤±0.01мм.

Антипригарное и антикоррозийное покрытие: После азотирования наносится антипригарное покрытие BAR толщиной 0.01 мм, предотвращающее прилипание сварочного шлака и обеспечивающее коррозионную стойкость, защищая заготовку и точность рабочей поверхности.

Основные сертификаты: Сертификация CE (Директива ЕС по машинному оборудованию), ISO 9001, стандарты DIN, экологическая сертификация RoHS. Отчеты об испытаниях доступны для экспорта.

Пригодность для рынка:
Система размеров: Метрическая/имперская двойные версии, подходящие для мировых рынков.
Адаптивность напряжения: Соответствующие приспособления доступны в многовольтных версиях 110В/220В/380В.
Упаковка и транспортировка: Паллеты из массива дерева с фумигацией + утолщенная защитная упаковка с маркировкой IPPС, подходящая для морских и воздушных перевозок.

Мы предоставляем полный комплект документов для экспортного таможенного оформления: коммерческий счет-фактура, упаковочный лист, сертификат происхождения, копии сертификатов соответствия CE/DIN/ISO и отчеты об испытаниях материалов;

Продукт и упаковка маркированы кодом ТН ВЭД (8462910000), что соответствует стандартам таможенной классификации основных рынков, таких как ЕС, США, Юго-Восточная Азия и Южная Америка;

Мы можем организовать доставку морским/воздушным транспортом от двери до двери в соответствии с требованиями заказчика, работая с опытными экспедиторами, охватывающими основные порты/аэропорты по всему миру.

Определите 3D точность со стандартными отверстиями D16, создайте основу интеллектуального производства с помощью системы сильного зажима. 3D модульный сварочный стол D16 объединяет миллиметровую точность с полноразмерной гибкостью, преодолевая границы традиционной оснастки, делая зажим сложных заготовок более эффективным, а позиционирование при сварке более точным. От производства на одной станции до расширения линии, от ручной обработки до адаптации к роботам, мы расширяем возможности металлообработки с помощью модульной экосистемы, обеспечивая точную поддержку каждого интеллектуального творения и отсутствие ограничений в оснастке для каждого инновационного решения.
