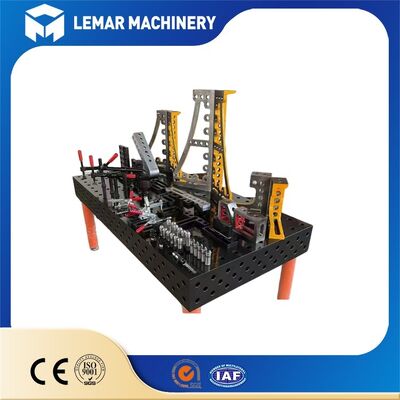

Сварочный стол 3D серии D28, сталь Q355, 4000*2000*200 мм

1. Дизайн столовой панели
   Диаграмма системы отверстий D28: отверстия для позиционирования φ28 мм распределены в массиве 100 мм × 100 мм. Стены отверстий свернуты с точностью поверхности Ra1.6 и точностью позиционирования ± 0,05 мм,поддержка быстрого позиционирования и зажимания.
   Маркировка линии сетки: на поверхности выгравированы линии сетки размером 100 мм × 100 мм, с шириной линии 0,5 мм, что облегчает быстрое выравнивание заготовки и измерение размеров.
   Пятистороннее расположение: столешница и все четыре стороны (в общей сложности 5 поверхностей) имеют расположение/соединительные отверстия,позволяющий трехмерное расположение запчастей и поддерживающий сцепление и расширение нескольких сварочных столов для сверхбольших запчастей.
2. Корпус стола и укрепляющие ребра
   Q355 Формирование стали: изготовлено из стальных плит Q355 толщиной ≥ 200 мм, либо полностью разрезанных и сварных, либо собранных из нескольких плит,после чего проводится общее закаливание для освобождения внутреннего напряжения и предотвращения деформации после сварки.
   Нижнеукрепленные ребра: пересекающиеся продольные и поперечные укрепленные ребра повышают жесткость корпуса стола, уменьшают деформацию изгиба под тяжелыми нагрузками,и обеспечить плоскость столовой.
3. Обработка и защита поверхности
   Обработка нитридами (необязательно): повышает твердость поверхности до более HV600, улучшает износостойкость в 3-5 раз, повышает коррозионную стойкость и продлевает срок службы.
   Основная защита: пескоструйство устраняет чешую и наносит антиржавый праймер, подходящий для длительного хранения и защиты морской транспортировки.

1. Высокая грузоподъемность и высокая точность
   Высокая грузоподъемность: стальной материал Q355 + укрепленная конструкция ребра, равномерная грузоподъемность ≥15 тонн, концентрированная грузоподъемность ≥5 тонн, удовлетворяющая потребностям в сварке сверхбольших деталей.
   Высокая точность позиционирования: точность позиционирования системы отверстий D28 ± 0,05 мм, плоскость достигает степени 0/1, обеспечивая размерную согласованность и точность сварных деталей.
2. Выдающиеся гибкие возможности комбинирования
   Быстрая установка светильников: совместима с штифтами, зажимами, опорными колоннами и другими аксессуарами серии D28, сокращая время установки светильников более чем на 60%, подходящая для многообразия,производство небольших партий тяжелых деталей.
   Сплисинг и расширение с несколькими блоками: отверстия для соединения зарезервированы со всех четырех сторон, что позволяет быстро сплисировать на большие рабочие поверхности (например, 4000 мм × 4000 мм, 8000 мм × 2000 мм),адаптация к различным спецификациям заготовки.
3. Устойчивость и приспособляемость
   Преимущества материала: сталь Q355 обладает хорошей прочностью при низких температурах, подходит для работы на открытом воздухе и в тяжелых условиях.и имеет более высокую устойчивость к деформации и коррозии, чем обычная углеродистая сталь.
   Автоматическая совместимость: совместима с роботизированной сваркой и автоматическими системами зажима, поддерживающей гибкую интеграцию производственной линии, повышая эффективность сварки и стабильность качества.
4. Оптимизация затрат и эффективности
   Многоразовое использование: гибкие инструменты можно многократно демонтировать и комбинировать, что снижает стоимость специальных инструментов и снижает затраты на производство более чем на 30%.
   Сокращение времени цикла: быстрое расположение и зажимание сокращают время выравнивания и регулировки заготовки, сокращая цикл сварки на 40% и повышая эффективность производственной линии.

1. Стандартная упаковка
   Внутренняя упаковка: столовая поверхность завернута водонепроницаемой пленкой PE + защитными устройствами для углов из EPE (8 штук, защищающими углы) + утолщенной пузырькой (≥ 0,1 мм);боковые части корпуса стола завернуты нетканой тканью, и ключевые точки напряжения фиксируются пеновыми блоками.
   Внешняя упаковка: пятислойная картонная коробка из гофрированного картона (флейта B, прочность на разрыв ≥ 1200kPa), с пеной EPE, заполняющей пробелы внутри коробки, и усиленная с наружной стороны крестообразной лентой;альтернативно, можно использовать фумигированные массивные деревянные поддоны + растяжная пленка + ленточная упаковка, подходящая для морской и сухопутной перевозки.
   Размеры упаковки: 4200mm×2200mm×300mm (включая упаковку), валовая масса единицы примерно 1700kg.
2. Подходит для транспортировки
   Морская перевозка: Подходит для 40-футовых кубических контейнеров, 2-3 единицы на контейнер (регулируемый в зависимости от способа складирования), уровень использования пространства ≥85%.
   Наземные перевозки: подходит для перевозки грузовиков с плоской кроватью, каждый блок должен быть закреплен, чтобы предотвратить наклоны и столкновения.
   Требования к маркировке: Внешняя коробка должна быть отмечена такой информацией, как: "Световой стол 3D серии D28", "Модель: LMR-D28-4020-Q355", "G.W.: 1700kg", "N.W.: 1600kg", "MADE IN CHINA", "CE",Держите его сухим, "Не падай", "С этой стороны вверх", и т.д.

1. Гарантийный период
   Вся машина имеет 12-месячную гарантию (начиная с даты отгрузки).износ позиционирующих отверстий, и другие проблемы, не вызванные человеческой ошибкой.
2. Ремонт и обслуживание
   После гарантийного периода будет взиматься плата за детали и рабочую силу.и содержание отверстий для позиционирования.
3. Поставка запчастей
   Мы предоставляем долгосрочные поставки D28 серии позиционирующих булавок, светильников, опорных колонн и других частей,обеспечение совместимости и своевременной доступности для удовлетворения потребностей наших клиентов в долгосрочной производственной деятельности.

WUXI LEMAR MACHINERY EQUIPMENTS CO., LTD имеет 16-летний опыт в производстве сварочных столов.наша годовая производственная мощность превышает 10Все изделия изготовлены из высококачественной стали Q235 и Q355, подвергаются строгому контролю качества и точной обработке для достижения точности ± 0,05 мм.С максимальной грузоподъемностью 15 тонн, наши продукты предлагают как стабильность, так и долговечность и экспортируются в более чем 50 стран мира.
