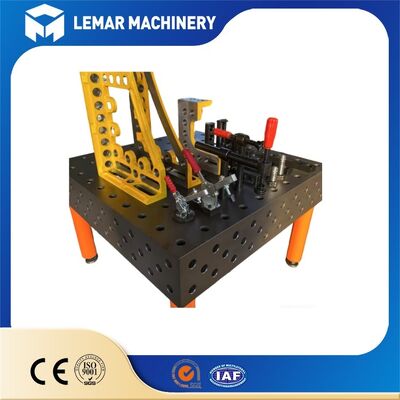

Гибкий позиционирующий 3D сварочный стол для сложных компонентов

3D-стол с гибким расположением для сложных компонентов - это модульная высокоточная система сварки, специально разработанная для сложных компонентов.Его основная особенность заключается в использовании стандартизированных систем отверстий в сочетании с модулями быстрого блокирования для достижения быстрого трехмерного позиционирования в направлениях X / Y / ZОн подходит для различных небольших партий и сложных сценариев сварки с значительно более высокой эффективностью и точностью по сравнению с традиционными жесткими инструментами:

• Образец отверстия на столе: диаметр 16 мм + сетка с равным расстоянием 50 мм, толщина стола ≥ 80 мм (для обеспечения несущей способности и точности)
• Поверхностная обработка: обработка нитридами (твердость HV800+), устойчивая к абразии и коррозии сварочных шлаков
• Комплект крепления: включает регулируемые блоки позиционирования, линейки для позиционирования уголков, изогнутые опоры, быстрые крепления, многоразмерные пластинки давления и т. д. (обычно ≥ 80 штук)
• Система поддержки: опциональные регулируемые опорные ноги (для выравнивания стола), магнитные стойки (для вспомогательного расположения)

• Трехмерное универсальное гибкое позиционирование

  Пять одинаково расставленных отверстий для позиционирования (D16/D28 являются основными), поддерживающих произвольное закрепление позиций осей X/Y/Z, и подходящих для нерегулярного многосварного шва,и пространственно пересекающиеся структурные компоненты (такие как автомобильное шасси)Модульные аксессуары (В-блоки, угловые устройства, быстрые зажимы) позволяют регулировать угол 0°360°,отвечающие требованиям для сложного расположения сварных соединений.

• Высокая точность и высокая жесткость

  Толерантность центра отверстий для позиционирования составляет ±0,05 мм, плоскость ≤0,02 мм/м (сорт точности), точность повторного позиционирования может достигать ±0,03 мм,обеспечение согласованности сварных швов сложных деталейОсновной корпус изготовлен из чугуна HT300 / сплава Q345, который подвергается высокотемпературному старению + естественному старению для устранения напряжения, с деформацией ≤ 0,5 мм при концентрированной нагрузке 2 тонны,и деформация < 0,024 мм при равномерно распределенной нагрузке, с сильным сопротивлением вибрации.

• Быстрые изменения и возможность расширения

  Одноцепочечный болт вращается и блокируется, генерируя 5 тонн сцепления и 25 тонн сопротивления сдвигу, сокращая время сборки с традиционных нескольких часов до 15-30 минут.Поддерживает многоплатформенное соединение и может быть расширен до сверхбольших рабочих столов (например, 4000 × 2000 мм), подходящий для сварки ветровых турбин, больших стальных конструкций и т. д. сверхразмерных компонентов.

• Долгий срок службы и низкая стоимость

  Поверхность обрабатывается нитрированием / тушиванием, с твердостью HV600?? 800, стойкость к износу в 3?? 5 раз выше, чем у обычных столов из углеродистой стали,модульная конструкция облегчает замену аксессуаров, избегая разборки всей машины.

• Сценарий 1: Малые и сложные компоненты с высокой точностью (например, механические детали с высокой точностью, крепления электронного оборудования)

  Рекомендуемая модель: LEMAR D16/D22 Легкий гибкий 3D-стол сварки с позиционированием

  Конфигурация ядра: 1000×1000 мм модульная поверхность стола, грузоподъемность 1000-2000 кг, система отверстий D16/D22 с соответствующими миниатюрными точными фиксаторами

  Преимущества выбора: высокая точность позиционирования, легкие светильники, подходящие для многомерного позиционирования в небольших помещениях, отвечающие требованиям толерантности сварки деталей с высокой точностью

• Сценарий 2: Средние нерегулярные структурные компоненты (например, каркасы сельскохозяйственных машин, подкаркасы автомобильных шасси)

  Рекомендуемая модель: LEMAR D28 Стандартная гибкая позиция 3D сварочная таблица

  Конфигурация ядра: 1500×3000 мм скрещенная поверхность стола, грузоподъемность 3000-6000 кг, европейская стандартная система отверстий D28, с полным спектром гибких светильников + угловых позиционеров

  Преимущества выбора: совместима с европейскими стандартными светильниками, гибкая модульная сцепка, позволяющая многонаправленное расположение средних компонентов,совместимы с существующими системами светильников европейских клиентов

• Сценарий 3: Большие тяжелые и сложные компоненты (например, секции судов, конструкции горных машин)

  Рекомендуемая модель: LEMAR D28 Таблица сварки 3D с гибким позиционированием для тяжелой работы

  Конфигурация ядра: 2000×4000 мм и больше, сверхбольшая поверхность стола, грузоподъемность более 8000 кг, утолщенная поверхность стола из пластичного железа,с тяжелой установкой + боковой поддержкой рамы + наклонным модулем

  Преимущества выбора: высокая жесткость и устойчивость к деформации, поддерживает общую сварку сверхбольших компонентов, уменьшает кумулятивные ошибки от сегментированной сварки,подходящий для тяжелой промышленности

• Запрещение использования высокоинтенсивных шлифовальных инструментов: не используйте высокоинтенсивные шлифовальные инструменты, такие как угловые шлифовальные машины или шлифовальная бумага, для шлифования поверхности рабочей скамейки.поскольку это может повредить нитрированный слой и плоскость рабочего стола.
• Запрет на перегрузку: строго соблюдайте номинальную нагрузку сварочного стола. Перегрузка может привести к деформации рабочей скамьи, повреждению светильников и даже авариям безопасности.
• Запрет на использование нестандартных светильников:Используйте только оригинальные соответствующие светильники LEMAR или стандартные европейские светильники, которые соответствуют стандартам системы отверстий, чтобы избежать износа или деформации отверстий для позиционирования, вызванных нестандартными светильниками.
• Требования соответствия: для европейских клиентов, антиржавое масло, очиститель шлаков,и другие химические вещества, используемые во время технического обслуживания, должны соответствовать правилам REACH и требованиям сертификации CE, чтобы избежать проблем с использованием продукта из-за экологических проблем.

LEMAR с 16-летним опытом в области исследований, разработок и производства 3D-сварных столов, и поддерживается современной производственной базой, профессиональной технической командой,и всеобъемлющую систему контроля качества, LEMAR превратилась в основного поставщика в отечественном области гибкого оборудования для сварки.и мы обслуживаем более 2000 промышленных предприятий.

Мы твердо верим, что высококачественные продукты являются краеугольным камнем развития предприятия.от точного литья столовых столов из пластикового железа и точной обработки европейских стандартных систем отверстий D28 до тщательного мастерства нашего полного ассортимента светильниковС исключительным качеством, характеризующимся высокой жесткостью, высокой точностью и высокой прочностью,мы предоставляем стабильные и надежные гибкие решения для позиционирования сложных компонентов сварки, помогая нашим клиентам достичь улучшений как в эффективности сварки, так и в качестве продукции.

Если вы ищете гибкое оборудование для позиционирования, подходящее для сложных сценариев сварки, или если вы хотите оптимизировать существующие процессы сварки, пожалуйста, свяжитесь с нами.

Команда LEMAR будет работать рука об руку с вами, предоставляя профессиональную техническую поддержку, индивидуальные решения и эффективное послепродажное обслуживание,создать новое будущее для интеллектуального производства сварки!
