Tabela de soldagem fixa de fabricação industrial eficiente D28 3D
| Quantidade mínima: | 1 peça |
| Preço: | 500-1500 USD |
| Embalagem Padrão: | 4000*2000*200mm |
| Período de entrega: | 15-25 dias úteis |
| Método de pagamento: | D/A,L/C,D/P,T/T,Western Union |
| Capacidade de fornecimento: | 500 unidades/mês |
Informações detalhadas
Lugar de origem
WUXI
Marca
WUXI LEMAR
Certificação
CE / ISO 9001
Número do modelo
D28
Documento
sistema padrão:
D28 (diâmetro do furo de 28 mm, passo de 100x100 mm)
Material:
Aço Q345 (padrão) / Ferro fundido HT300 (opcional)
Tratamento de superfície:
Nitretação de plasma (HRC 42-52)
Espessura da mesa de trabalho:
25mm
Tolerância à aplanura:
≤0,1 mm/m
Tolerância da posição do furo:
±0,05 mm
Capacidade de carga:
Até 2 toneladas/㎡
Garantia:
Garantia de 1 ano, suporte técnico vitalício
Tamanhos padrão:
1500×1000mm, 2000×1000mm, 2000×1500mm, 3000×1500mm (tamanhos personalizados disponíveis)
Destacar:
Mesa de soldagem fixa industrial D28
,mesa de soldagem 3D
,mesa de soldagem com construção durável
Descrição do produto

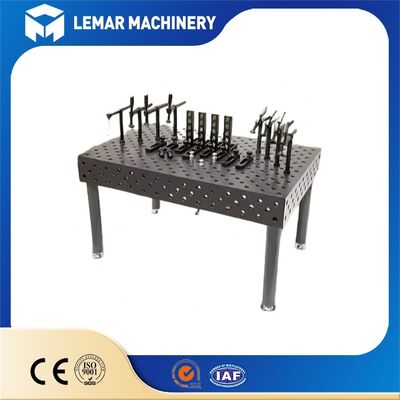

Fabricação Industrial Eficiente Tabela de Soldadura Fixa D28 Tabela de Soldadura 3D
Introdução ao produto
A mesa de soldagem 3D D28 é uma plataforma de soldagem modular e flexível projetada para soldagem industrial de alta eficiência.Possui um padrão de buraco padrão D28 (28 mm de diâmetro do buraco com 100 × 100 mm de espaçamento), permitindo a fixação rápida, o posicionamento preciso e a soldadura estável das peças em espaço tridimensional, utilizando um total de cinco superfícies de trabalho (a parte superior e os quatro lados).Servir como uma alternativa eficiente às ferramentas tradicionais, é amplamente utilizado em aplicações como estruturas de aço pesado, máquinas de construção e fabricação de estruturas.
Especificações técnicas
| Padrão do sistema de buracos | D28 (diâmetro do orifício φ28 mm; espaçamento do orifício 100 × 100 mm; espaçamento do orifício lateral compatível com padrões de dupla grade de 50/100 mm) |
|---|---|
| Material de mesa | Ferro fundido de aço pouco ligado Q345 (ou HT300); submetido a um tratamento completo para aliviar as tensões |
| Precisão de posicionamento | Tolerância de posição do orifício ±0,05 mm; plano ≤0,1 mm/m; perpendicularidade 0,05 mm/200 mm |
| Capacidade de carga | Até 2 toneladas/m2; capacidade de carga individual da perna até 3000 kg |
| Dimensões padrão | As especificações comuns incluem 1500×1000mm, 2000×1000mm, 2000×1500mm, 3000×1500mm, etc. |
| Altura lateral | 200 mm; furos distribuídos por toda a superfície lateral para suportar a fixação multi-ângulo |
Estrutura básica e princípio de funcionamento
- Desenho do padrão de buracos de cinco lados:Os furos de posicionamento padrão D28 são usinados na mesa e em todas as quatro faces laterais, permitindo a fixação espacial completa nos eixos X, Y e Z.Isto permite um fácil posicionamento da peça em qualquer ângulo, verticais, 45°, etc. sem necessidade de ferramentas sob medida.
- Sistema de fixação modular:Compatível com fixadores D28 padrão (como grampos de ação rápida, pinos de posicionamento, blocos angulares em forma de L, caixas quadradas em forma de U e pilares de suporte).Estes componentes podem ser rapidamente montados através da rede de buracos para acomodar peças de trabalho de várias formas e tamanhos■ um único conjunto de luminárias pode lidar com milhares de diferentes cenários de soldagem.
- Estrutura de alta rigidez e estabilidade:Possui uma mesa espessada (25 mm +), uma base reforçada e pés de nivelamento ajustáveis para resistir efetivamente à deformação da soldagem e ao estresse térmico.A mesa de soldagem 3D D28 mantém alta planície e precisão durante o uso a longo prazo, tornando-o adequado para aplicações exigentes como a soldadura robótica automatizada.
Vantagens Adicionais
- Controle de qualidade abrangente:Cada mesa de solda é submetida a três inspecções de planura e calibração da precisão da posição do buraco antes de sair da fábrica; um relatório de inspecção de qualidade é incluído.
- Certificação CE:Cumprem as normas de segurança da UE e são adequados para os mercados mundiais de exportação.
- Serviços de personalização:Suporta a personalização de dimensões, acabamentos de superfície e configurações de pernas (casters ou pés ajustáveis).
- Apoio pós-venda confiável:Inclui uma garantia de 1 ano e suporte técnico ao longo da vida, juntamente com orientações sobre seleção de luminárias e otimização de processos.
Precisão, velocidade, durabilidade:OFabricação Industrial Eficiente Tabela de Soldadura Fixa D28 Tabela de Soldadura 3Destá pronto para a sua produção.
Entre em contacto!
