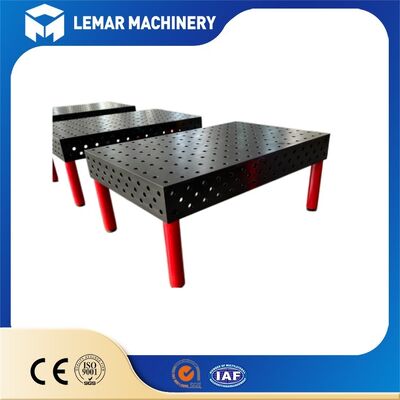

Stół spawalniczy 3D do produkcji ram do sprzętu ciężkiego D28
| MOQ: | 1 szt |
| Cena: | 500-1500 USD |
| Standardowe opakowanie: | 4000*2000*200mm |
| Okres dostawy: | 15-25 dni roboczych |
| Metoda płatności: | D/A, L/C, D/P, T/T, Western Union |
| Wydajność dostaw: | 500 jednostek/miesiąc |
Stół spawalniczy D28 3D
,stół spawalniczy do ciężkiego sprzętu
,stół spawalniczy do produkcji ram
Produkcja ram do ciężkiego sprzętu Stół spawalniczy 3D D28 został specjalnie zaprojektowany do produkcji ram do ciężkiego sprzętu. Jest szeroko stosowany do ram koparek, podwozi ładowarek, nadwozi ciężarówek górniczych, podstaw dźwigów i dużych spawów stali konstrukcyjnej.
W odróżnieniu od standardowych, lekkich stołów spawalniczych D16, siatka otworów D28 100×100 mm i system sworzni Φ28 mm zapewniają wyjątkowo wysoką sztywność, dużą nośność i mocowanie bez odkształceń w przypadku grubych blach stalowych (10–60 mm). Zastępuje tradycyjne niestandardowe przyrządy i umożliwia produkcję wielu modeli za pomocą jednego zacisku dla warsztatów zajmujących się ramami mechanicznymi.
| Rozmiar stołu (dł. × szer. mm) | Grubość stołu | Maksymalna ładowność | Obowiązujące scenariusze spawania | Wsparcie dostosowywania |
|---|---|---|---|---|
| 1500 × 1000 | Stal / żeliwo 25 mm | 2000kg/㎡ | Małe wsporniki maszyn, pomocnicze części ramy, kompaktowe spawanie konstrukcyjne | Rozdzielna i dostosowywana wysokość |
| 2000 × 1000 | Stal / żeliwo 25 mm | 2500kg/㎡ | Ramy pomocnicze średniego sprzętu, części do wózków widłowych, zespoły małych podwozi | Rozdzielna i dostosowywana wysokość |
| 2400 × 1200 | Stal / żeliwo 25 mm | 3000kg/㎡ | Standardowa mała rama koparki, spawanie akcesoriów do ładowarek, ogólna ciężka produkcja | Rozdzielna i dostosowywana wysokość |
| 3000 × 1500 | Stal / żeliwo 25 mm | 4000kg/㎡ | Kompletne podwozie koparki, rama średniej ładowarki, spawanie podstawy dźwigu | Rozdzielna i dostosowywana wysokość |
| 4000 × 2000 | Stal / żeliwo 25 mm | 5000kg/㎡ | Rama ciężarówki górniczej, rama główna dużej ładowarki, zintegrowane spawanie ciężkiej naczepy | Rozdzielna i dostosowywana wysokość |
| Niestandardowy rozmiar łączonego | Obsługa niestandardowej grubości | Niestandardowy stopień obciążenia | Ponadgabarytowe, bardzo długie ramy do ciężkiego sprzętu, dostosowane do indywidualnych potrzeb zautomatyzowane stanowiska spawalnicze | Pełna niestandardowa długość, szerokość, wysokość i obciążenie |
Dwie główne wersje dla różnych scenariuszy produkcji
Wersja A: Stół azotowany ze stali Q355 (najbardziej popularny w ciężkich warsztatach)
- Tworzywo:Wytrzymała stal Q355B, wzmocniona konstrukcja skrzynkowa z gęstymi usztywnieniami dolnymi
- Obróbka powierzchniowa:Głębokie azotowanie gazowe, warstwa utwardzana o grubości 0,25-0,4 mm
- Twardość:HV 600+, odporny na odpryski, zużycie, odporny na wysokie temperatury
- Funkcja:Umożliwia tymczasowe zgrzewanie punktowe na powierzchni stołu, duża odporność na uderzenia
- Aplikacja:Ręczne spawanie ciężkich ram, produkcja wielu modeli w małych partiach
Wersja B: Stół żeliwny HT300 (robot automatyczny)
- Tworzywo:Zintegrowane żeliwo szare HT300
- Ulga w stresie:Wyżarzanie w wysokiej temperaturze + starzenie wibracyjne + starzenie naturalne
- Korzyść:Bardzo niskie odkształcenie termiczne, silna amortyzacja, trwała stabilność precyzji
- Aplikacja:Zrobotyzowane stanowiska spawalnicze, precyzyjna masowa produkcja ram urządzeń
Wytrzymały stół spawalniczy D28 ma zintegrowaną wzmocnioną konstrukcję skrzynkową z gęstymi dolnymi usztywnieniami, co skutecznie rozwiązuje problem ugięcia spowodowany długotrwałym dużym obciążeniem dużych elementów ramy.
Przy pełnym obciążeniu znamionowym maksymalne ugięcie stołu wynosi ≤0,03 mm na metr. Utrzymuje stabilną sztywność konstrukcyjną podczas długotrwałego spawania, skutecznie przeciwdziała naprężeniom termicznym spawania i deformacjom grawitacyjnym przedmiotu obrabianego oraz zapewnia zerowe odchylenie wymiarowe gotowych ram ciężkiego sprzętu.
- Opakowanie:Drewniane skrzynie eksportowe wolne od fumigacji; zabezpieczone przed rdzą i wyposażone w zabezpieczenie amortyzujące
- Wysyłka:Obsługuje usługi frachtu morskiego, lotniczego i ekspresowego
- Certyfikaty:Certyfikat CE, certyfikat ISO9001, raporty z testów materiałów i raporty z testów twardości
Oferujemy projekty o niestandardowych rozmiarach, pełne dopasowanie osprzętu i kompleksowe rozwiązanie do spawania ręcznego i automatycznych linii produkcyjnych robotów. Niezależnie od tego, czy potrzebujesz pojedynczego standardowego stołu, czy dużego stanowiska do spawania, możemy dostosować najbardziej opłacalne rozwiązanie dla Twoich projektów produkcji ram.
Skontaktuj się z nami terazaby otrzymać najnowszą wycenę, szczegółowe parametry techniczne i sugestie profesjonalnych rozwiązań fabrycznych!
