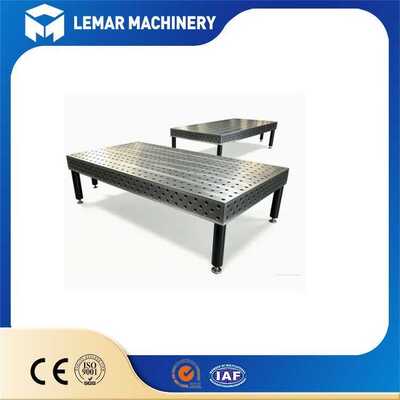

産業用グレードD28 鉄鋼3D溶接作業台 脚付き
| MOQ: | 1個 |
| 価格: | 500-1500 USD |
| 標準梱包: | 4000*2000*200mm |
| 配達期間: | 15～25営業日 |
| 支払方法: | D/A、D/P、T/T、L/C |
| 供給能力: | 500単位/月 |
詳細情報
起源の場所
無錫、中国
ブランド名
WUXI LEMAR
証明
CE
モデル番号
D28
テーブル材質:
Q355 / S355JR 高張力鋼
穴仕様:
D28、Φ28mm H7精密穴
穴グリッド:
100mm×100mm間隔
機械加工:
5 面フル CNC マシニング (上面 + 4 側面)
背面構造:
ボックス型強力補強リブ
表面仕上げ:
プラズマ窒化処理
表面硬度:
HV550‑900
ニトリッド層の深さ:
0.25～0.35mm
平面度:
≤0.1mm / 1000mm
ハイライト:
産業用D28スチール溶接テーブル
,3D 溶接作業台 脚付き
,足付きの溶接器具テーブル
製品の説明
産業用グレードD28 鉄鋼3D溶接作業台 脚付き
耐用金属製造のための堅牢なモジュール型3D固定装置ソリューションである 工芸品級D28鋼3D溶接作業台で 溶接効率を向上させてください高強度鋼Q355から製造された100 × 100 mm 格子上の D28 Φ28mm H7 穴システムで5面の CNC 機械加工.内部変形リスクを排除するためにストレスを軽減し,プラズマナイトライドで防水耐磨性のある作業面. 交付後すぐに現場での迅速なセットアップを可能に. 手動溶接とロボット溶接ステーションに最適です.主流のD28クランプ部品と交換可能グローバル産業製造業者向けに,複数の寸法,カスタムサイズ,輸出可能文書が入手可能である. 標準仕様
| テーブル寸法 L×W (mm) | テーブル厚さ (mm) | 支える足の量 | 静的負荷容量 | テーブルの重さ |
|---|---|---|---|---|
| 1000 × 800 | 22 | 4 | 5 トン | 300kg |
| 1000 × 1000 | 22 | 4 | 5 トン | 360kg |
| 1500 × 1000 | 22 | 4 | 6 トン | 520kg |
| 2000 × 1000 | 25 | 4 | 7 トン | 700kg |
| 2000 × 1500 | 25 | 6 | 8 トン | 960kg |
| 3000 × 1500 | 25 | 6 | 9 トン | 1380kg |
| 3000 × 2000 | 28 | 6 | 10 トン | 1850kg |
| 4000 × 2000 | 28 | 8 | 10 トン | 2650kg |
注記:
- 各セットには支柱脚,横軸梁,平準脚が含まれます.固定用品は別々に販売されます.
- 多テーブルスプライスによってより大きなサイズを実現できる.
- すべての重量と負荷値は参照データであり,輸出注文については正式な検査報告が提供できます.
表面仕上げ詳細
- プロセス:イオンプラズマのナイトライド;温度480~540°C;持続時間8~12時間;穴内壁と5つの作業面にナイトライド処理
- ニトリド層深さ:0.25-0.35mm;表面硬さHV550-900 (HV870はカスタム型鋼のバージョンで利用可能)
- 性能:溶接噴霧粘着と磨損に耐性があり,軽度の生地耐性があります.冷却後に溶接噴霧を打つのは簡単で,テーブル表面に溶け込む可能性が低い
- 制限:窒素化層は薄い表面コーティングである.作業面を攻撃的に磨くか砂を塗ることは禁止されている.これは窒素化層を除去し,急速な磨きや腐食につながる.
- 代替的な表面塗装:ブラックオキシドまたはスプレーコーティング.性能は,通常予算に適したモデルに使用されるナイトライドよりも著しく劣る.
材料の比較:鋳鉄 (HT300) の溶接テーブルと比較して,高温溶接の噴出によって発生する穴への耐受性が高い.鋳鉄は振動抑制と熱膨張がより低い.しかし鋼製のテーブルは衝撃耐性とハンマーリングに対する耐久性で優れている. 縁の切断に弱いし,より軽いため,運送コストが低い.
製品の特徴
モジュール型3D柔軟ツール
定番,アプリケーション専用の固定装置の必要性をなくす. 位置付けピン,クランプ,位置付けブロック,角ブロックを組み合わせることで,作業部品のセットアップは数分で完了し,水平サポート,垂直と角式の固定;複数のテーブルが結合して作業領域を拡大できます.
五面加工
標準的なD28の穴は,上面と4つの側面で3D位置付けを可能にします.複雑なフレーム,ハウジング,シャーシ.
足を持つ完全なユニット
箱を開け,配置し,平坦化するとすぐに使用可能.現場でのベース溶接は必要ありません.標準の脚の高さは800-850mmで,エーゴノミックな溶接操作のために設計されています.
スプリーシング と 拡張 能力
D28 3D 溶接テーブルは,超大きな作業領域を作成するために一緒に結合することができます.例えば,2 × 2 の構成で,表面は4000 × 3000mmになります.
- 結合は,テーブルを安全に固定するためにD28の位置付けピンとロックボルトを使用して,側面のD28の穴を通して達成されます
- 合同シームの平坦度偏差は ≤0.15mm に制御されます.
- 注: 基礎床は完全に平らでなければならない.そうでなければ,高度の不一致 (ステップ) は関節で発生します.
- 4000mmを超える作業面では,単一の大きなプレートよりも複数の小さなテーブルを結合することが好ましい方法です.輸送や持ち上げに際して非常に困難であるため
興味がある産業用グレードD28鋼3D溶接作業台 脚付き?
標準モデル,重量製造用のカスタム製の 溶接プラットフォーム,ロボット製の 溶接ラインなど,ご希望に応えることができます.ターゲットサイズとアプリケーションの詳細を入力して,今あなたの問い合わせを送信してください詳細な技術データをお送りします
