重荷用D28 溶接プラットフォーム 多角位置固定ブランクを支える

重荷用D28 溶接プラットフォーム 多角位置固定ブランクを支える

MOQ: 1個
価格: 500-1500 USD
標準梱包: 4000*2000*200mm
配達期間: 15～25営業日
支払方法: D/A、L/C、D/P、T/T、ウェスタンユニオン
供給能力: 500単位/月
詳細情報
起源の場所
無錫、中国
ブランド名
WUXI LEMAR
証明
CE
モデル番号
D28
書類
CE certificate.pdf
穴規格:
D28、Φ28.1mm、100×100mm方眼
テーブルの厚さ:
25mm
材料:
Q355鋼 / HT300鋳鉄
表面処理:
深ガス窒化処理
構造:
5面ミシン目 / 1面ミシン目
平面度:
≤0.1mm/1000mm
側面の垂直公差:
≤0.05mm / 200mm
静的均等荷重:
3～10トン/㎡まで
標準作業高さ:
620 mm (ご要望に応じて調整可能)
製品の説明
マルチアングル位置決めクランプをサポートする頑丈な D28 溶接プラットフォーム

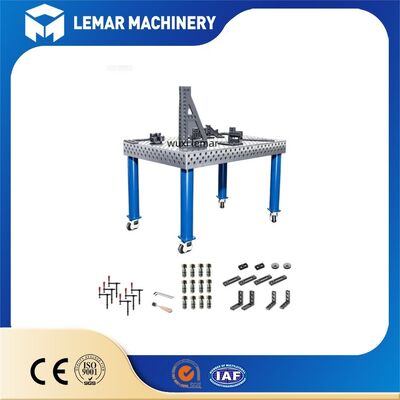

Heavy Duty D28 Welding Table overview
マルチアングル位置決めクランプをサポートする当社の高耐久 D28 溶接テーブルは、重量鋼の製造用に設計されたプロフェッショナルな 3D 柔軟な溶接治具プラットフォームです。 100×100mm グリッドを備えたユニバーサル D28 Φ28mm 穴システムを中心に構築されたこの頑丈な溶接テーブルは、フルシリーズのマルチアングル位置決めクランプ、ロータリー ブラケット、およびクイック ロック アクセサリをサポートしています。オプションの 5 面穴レイアウトを備え、複雑なフレーム、シャーシ、管状コンポーネントに取り組むための 3D 水平、垂直、傾斜したワークピースのクランプを可能にします。応力を緩和した母材と深層窒化処理を施したテーブルトップにより、優れた剛性、安定した平面度、溶接スパッタ、腐食、摩耗に対する強い耐性を実現します。カスタム ジグの繰り返しの作成を排除し、セットアップ時間を短縮し、手動ワークショップとロボット溶接ステーションで一貫した溶接精度を確保します。
重荷用D28 溶接プラットフォーム 多角位置固定ブランクを支える  重荷用D28 溶接プラットフォーム 多角位置固定ブランクを支える
寸法サイズ表
テーブルサイズ（長さ×幅） テーブルトップの厚さ テーブルの平面度 表面処理
1000mm×800mm 25mm ≤0.1mm / 1000mm 深ガス窒化処理
1200mm×800mm 25mm ≤0.1mm / 1000mm 深ガス窒化処理
1500mm×1000mm 25mm ≤0.1mm / 1000mm 深ガス窒化処理
2000mm×1000mm 25mm ≤0.1mm / 1000mm 深ガス窒化処理
2400mm×1200mm 25mm ≤0.1mm / 1000mm 深ガス窒化処理
3000mm×1500mm 25mm ≤0.1mm / 1000mm 深ガス窒化処理
4000mm×2000mm 25mm ≤0.1mm / 1000mm 深ガス窒化処理
主な利点
  • 柔軟で多用途:1 つの溶接テーブルで複数の製品を処理できるため、カスタム ツールを繰り返し使用する必要がなくなり、治具のコストが大幅に削減されます。
  • 頑丈な安定性:D28 大穴システム ロッキング ピンは、強力なせん断耐性を備え、重量鋼構造物の溶接に適しています。
  • 安定した精度：窒化処理と応力除去処理により、長期使用による変形を防ぎ、溶接寸法を安定させます。
  • 素早い切り替え:分解と組み立てはロックピンに依存しており、工具の調整は数分で完了できるため、多品種少量生産に適しています。
  • ロボットの互換性:統一された寸法規格により、自動ロボット溶接ワークステーションでの広範な使用が可能になります
完全なパーツシステム
Complete D28 parts and accessories system
このプラットフォームは標準の D28 インターフェイスを備えており、柔軟な組み合わせで 0° ～ 180° の任意の角度でワークピースを固定できます。
  • 位置決めおよびサポートコンポーネント:マルチアングルサポート、角度調整可能ブロック、Vサポート、高さ調整スペーサー、直角位置決めブロック
  • クランプコンポーネント:クイックアクションスクリュークランプ、スイベルアームクランプ、ユニバーサルアングルホールドダウンクランプ、サイドクランプ
  • コア接続とロックコンポーネント:D28 クイック ロッキング ピン (ボールロックまたは皿穴タイプ)。完全なツーリングシステムにより、時間のかかるボルト締めを必要とせずに、迅速な組み立てと分解が可能になります。
  • 拡張アクセサリ:位置決め定規、ストップブロック、接続ピン、プラットフォームコネクター
競争上の優位性
Comparison showing competitive advantages Precision comparison chart
その他のテーブル 当社の溶接テーブル
平面度：0.5～1.0mm
粗い表面
不安定で不正確		 平面度：≤0.1mm
CNC加工された表面
安定して正確
よくある質問
Q: 既存の D28 クランプとアクセサリを D28 溶接テーブルで使用できますか?
A: はい。当社のテーブルは世界的な D28 標準寸法に従っています。既存の標準 D28 マルチアングル位置決めクランプ、ロック ピン、ブラケットは完全に互換性があります。
Q: どのようなタイプのサポートレッグが利用可能ですか?
A: 固定標準脚、ブレーキキャスター付き可動脚、油圧リフティングベースはオプションです。標準作業高さは 700 ～ 750 mm です。カスタマイズされた高さは許容されます。
Q: 頑丈な D28 テーブルの耐荷重はどれくらいですか?
A: 均一静荷重の範囲は 1 平方メートルあたり 3 ～ 10 トンで、テーブルトップの厚さと底部サポート フレームによって決まります。 25mm プレートバージョンは、耐久性の高い製造に推奨されます。
Q: カスタマイズされたサイズを受け入れますか?
A: はい。お客様の工場やワークの要件に応じて、カスタムの長さ、幅、厚さをサポートします。
Q: 生産リードタイムはどれくらいですか?
A: 標準サイズの場合、通常 15 ～ 25 営業日かかります。カスタマイズされたサイズまたは特別な要件については、正確な納期を別途確認します。
マルチアングル位置決めクランプをサポートする頑丈な D28 溶接テーブルについて詳しく知りたいですか?
最新の見積書と技術図面を入手するには、今すぐお問い合わせを送信してください。
