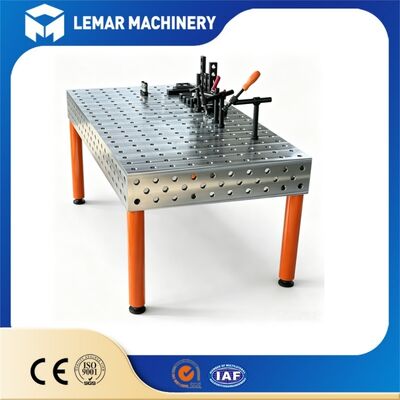

हेवी ड्यूटी D28 मॉड्यूलर औद्योगिक परिशुद्धता वेल्डिंग स्थिरता प्लेटफार्म
| MOQ: | 1 |
| कीमत: | 500USD-1500USD |
| स्टैंडर्ड पैकेजिंग: | 4000मिमी*2000मिमी*300मिमी |
| वितरण अवधि: | 15-25 कार्य दिवस |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 500 यूनिट/माह |
यहहेवी ड्यूटी D28 मॉड्यूलर इंडस्ट्रियल प्रिसिजन वेल्डिंग फिक्स्चर प्लेटफॉर्मउच्च-सटीकता, उच्च-लोड वेल्डिंग संचालन के लिए एक अगली पीढ़ी का समाधान है जो मांग वाले औद्योगिक वातावरण में उपयोग किया जाता है। एक मानकीकृत 28 मिमी व्यास छेद प्रणाली (D28 श्रृंखला) के साथ इंजीनियर, यह मॉड्यूलर प्लेटफॉर्म असाधारण कठोरता, पुनरावृत्ति और लचीलापन प्रदान करता है। चाहे आप ऑटोमोटिव फ्रेम, निर्माण मशीनरी घटकों, या भारी स्टील संरचनाओं की वेल्डिंग कर रहे हों, D28 प्लेटफॉर्म हर वेल्ड को माइक्रोन-स्तरीय सटीकता के साथ निष्पादित करना सुनिश्चित करता है।
उच्च-शक्ति डक्टाइल आयरन और प्रिसिजन-मशीन सतहों से निर्मित, D28 प्लेटफॉर्म एक स्थिर और टिकाऊ नींव प्रदान करता है जो कंपन और थर्मल विकृति को कम करता है। इसका मॉड्यूलर डिज़ाइन तेजी से पुनर्संरचना की अनुमति देता है, जिससे यह प्रोटोटाइपिंग और बड़े पैमाने पर उत्पादन लाइनों दोनों के लिए एक आदर्श विकल्प बन जाता है।
| पैरामीटर | विनिर्देश |
|---|---|
| ग्रिड सिस्टम | D28 - 100 मिमी केंद्रों पर 28 मिमी छेद |
| छेद सहनशीलता | H7 प्रिसिजन |
| टेबलटॉप सामग्री | HT300 ग्रे कास्ट आयरन / Q355 स्टील |
| टेबलटॉप मोटाई | 100 मिमी |
| सतह उपचार | नाइट्राइडेड (HV ≥ 600) |
| समतलता सहनशीलता | ±0.1 मिमी प्रति एम² |
| स्थैतिक भार क्षमता | 5,000 किग्रा प्रति टेबल |
| मानक आकार | 1500×1000, 2000×1000, 3000×1500 मिमी |
| पैर की ऊंचाई | 850 मिमी (कस्टम ऊंचाई उपलब्ध) |
| पैर निर्माण | 80×80 मिमी वर्ग ट्यूब, 5 मिमी दीवार |
| लेवलिंग फीट | M24 थ्रेडेड, 50 मिमी पैड |
| सिस्टम | सामग्री | आकार (मिमी) | वजन (किग्रा) |
|---|---|---|---|
| D28/D16 | HT300 कास्ट आयरन/Q355 स्टील | 1000*1000*200/150 | 300 |
| D28/D16 | HT300 कास्ट आयरन/Q355 स्टील | 1000*2000*200/150 | 520 |
| D28/D16 | HT300 कास्ट आयरन/Q355 स्टील | 1200*1200*200/150 | 400 |
| D28/D16 | HT300 कास्ट आयरन/Q355 स्टील | 1200*2400*200/150 | 800 |
| D28/D16 | HT300 कास्ट आयरन/Q355 स्टील | 1500*1000*200/150 | 420 |
| D28/D16 | HT300 कास्ट आयरन/Q355 स्टील | 1500*1500*200/150 | 600 |
| D28/D16 | HT300 कास्ट आयरन/Q355 स्टील | 1500*2000*200/150 | 800 |
| D28/D16 | HT300 कास्ट आयरन/Q355 स्टील | 1500*3000*200/150 | 1150 |
| D28/D16 | HT300 कास्ट आयरन/Q355 स्टील | 2000*3000*200/150 | 1500 |
| D28/D16 | HT300 कास्ट आयरन/Q355 स्टील | 2000*4000*200/150 | 2100 |
-
-
असाधारण सटीकता
उच्च-सटीकता बोरिंग और मिलिंग प्रक्रियाओं के साथ निर्मित, छेद की स्थिति सटीकता ±0.02 मिमी सुनिश्चित करता है, जो दोहराने योग्य वेल्डिंग परिणाम की गारंटी देता है। -
भारी भार क्षमता
5 टन प्रति वर्ग मीटर तक की स्थैतिक भार क्षमता के साथ, D28 प्लेटफॉर्म को बिना विकृति के सबसे भारी वर्कपीस को संभालने के लिए डिज़ाइन किया गया है। -
बेहतर स्थिरता
डक्टाइल आयरन निर्माण वेल्डिंग कंपन और थर्मल तनाव को अवशोषित करता है, लगातार उच्च-गर्मी संचालन के तहत भी समतल बनाए रखता है। -
मॉड्यूलर और लचीला
मानकीकृत D28 छेद ग्रिड हमारे व्यापक सहायक रेंज का उपयोग करके अनंत फिक्स्चर संयोजनों की अनुमति देता है। विभिन्न वर्कपीस ज्यामिति के लिए मिनटों में पुनर्संरचना करें। -
लंबी सेवा जीवन
कठोर सतहों और एंटी-कर्रोजन उपचार कठोर कार्यशाला वातावरण में स्थायित्व सुनिश्चित करते हैं, रखरखाव लागत और डाउनटाइम को कम करते हैं। -
लागत प्रभावी
हर नए प्रोजेक्ट के लिए कस्टम जिग्स की आवश्यकता को समाप्त करता है। एक प्लेटफॉर्म हजारों वेल्डिंग सेटअप का समर्थन करता है, जिससे टूलिंग खर्चों में भारी कमी आती है।
-
-
ऑटोमोटिव विनिर्माण - चेसिस फ्रेम, सस्पेंशन आर्म्स, और सबफ्रेम वेल्डिंग।
-
निर्माण मशीनरी - एक्सकेवेटर बूम, लोडर ब्रैकेट, और बुलडोजर संरचनाएं।
-
रेलवे और परिवहन - बोगी फ्रेम, रेलवे कार बॉडी घटक।
-
जहाज निर्माण और अपतटीय - स्टील डेक सेक्शन, पाइप सपोर्ट, और संरचनात्मक असेंबली।
-
एयरोस्पेस - लैंडिंग गियर घटक और संरचनात्मक वेल्डमेंट (सटीकता वेरिएंट के साथ)।
-
सामान्य स्टील फैब्रिकेशन - बड़े स्टील संरचनाएं, पाइप रैक, और औद्योगिक उपकरण फ्रेम।
1. D28 और D16/D22 के बीच क्या अंतर है?
D28 100×100 मिमी ग्रिड के साथ 28 मिमी छेद का उपयोग करता है। भारी-ड्यूटी वेल्डिंग के लिए डिज़ाइन किया गया - उच्च भार क्षमता (5 टन/एम²) और मोटी प्लेटों और बड़े वर्कपीस के लिए बेहतर कठोरता।
2. क्या आप गैर-मानक आकार या छेद पैटर्न को अनुकूलित कर सकते हैं?
हाँ। कस्टम टेबल आकार, छेद लेआउट, और सतह उपचार उपलब्ध हैं। अपने चित्र या विनिर्देश भेजें, और हमारी इंजीनियरिंग टीम तदनुसार डिजाइन करेगी।
3. कौन से सहायक उपकरण संगत हैं?
D28-मानक सहायक उपकरणों की पूरी श्रृंखला: क्लैंप, वी-ब्लॉक, सपोर्ट, लोकेटिंग पिन, एंगल प्लेट, और एडजस्टेबल ब्रैकेट। सभी बिना किसी विशेष उपकरण की आवश्यकता के विनिमेय हैं।
4. लंबे समय तक उपयोग पर समतल कैसे बनाए रखें?
स्ट्रेस-रिलीव्ड डक्टाइल आयरन HB 180–220 कठोरता के साथ। साफ रखें, स्थानीय ओवरलोडिंग से बचें। यदि आवश्यक हो तो सटीकता बहाल करने के लिए री-मशीनिंग सेवा उपलब्ध है।
5. लीड टाइम और पैकेजिंग क्या है?
मानक लीड टाइम: 15-30 कार्य दिवस। भारी लकड़ी के क्रेट में एंटी-रस्ट ऑयल, वीसीआई पेपर और फोम पैडिंग के साथ पैक किया गया। पूर्ण सीमा शुल्क दस्तावेजों के साथ समुद्री/हवाई/कूरियर शिपिंग।
6. क्या आप इंस्टॉलेशन और बिक्री के बाद सहायता प्रदान करते हैं?
हाँ - रिमोट वीडियो मार्गदर्शन, ऑनलाइन तकनीकी सहायता, और ऑन-साइट सेवा (अनुरोध पर)। 12 महीने की वारंटी और खरीद इतिहास के आधार पर तेजी से पुनः ऑर्डर।
हमसे संपर्क करने के लिए आपका स्वागत है
कॉन्फ़िगरेशन, अनुकूलन, या मूल्य निर्धारण के बारे में प्रश्न हैं? हमारी तकनीकी बिक्री टीम आपकी सहायता के लिए तैयार है।
