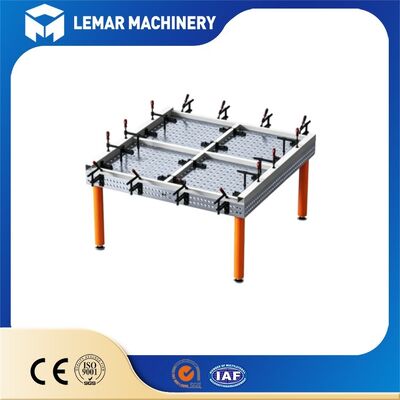

Αρθρωτός Πίνακας Συγκόλλησης D16 με Βήμα 50mm και Τρύπες 16mm
| MOQ: | 1 τεμ |
| Τιμή: | 500-1500 USD |
| Τυπική συσκευασία: | 4000*2000*200 χλστ |
| Προθεσμία παράδοσης: | 15-25 εργάσιμες ημέρες |
| Τρόπος πληρωμής: | L/C,D/A,D/P,T/T |
| Δυνατότητα ανεφοδιασμού: | 500 μονάδες/μήνα |
Αρθρωτός πίνακας συγκόλλησης με βήμα 50mm
,Πίνακας συγκράτησης συγκόλλησης με τρύπες 16mm
,Δελτίο συγκόλλησης D16 με μονωτική κατασκευή
Ο Πίνακας Συγκόλλησης D16 Modular με Βήμα 50mm και Οπές 16mm είναι μια πλήρης πλατφόρμα συγκόλλησης 3D modular με 5 πλευρές, σχεδιασμένη για την κατασκευή μεταλλικών φύλλων ακριβείας, μικρομεσαίες συναρμολογήσεις και ρομποτικές ροές εργασίας συγκόλλησης. Διαθέτοντας οπές εντοπισμού ανοχής Φ16 mm H7 και συμπαγές βήμα πλέγματος 50×50 mm, αυτός ο πίνακας συγκόλλησης προσφέρει ρύθμιση ακριβείας για πολύπλοκη σύσφιξη πολλαπλών γωνιών.
Κατασκευασμένος με βάση ανακουφισμένη από τάσεις και επιφάνεια αερίου νιτρίδας, διατηρεί μακροχρόνια επιπεδότητα και ισχυρή αντίσταση σε πιτσιλιές συγκόλλησης και μηχανική φθορά. Πλήρως εναλλάξιμος με εργαλεία παγκόσμιου προτύπου σειράς D16, συμπεριλαμβανομένων πείρων εντοπισμού, γρήγορων σφιγκτήρων, ανυψωτικών μπλοκ και γωνιακών οδηγών. Πολλαπλές μονάδες μπορούν να συνδεθούν για να επεκτείνουν τις διαστάσεις εργασίας.
Διατίθεται σε χάλυβα Q355 ή χυτοσίδηρο HT300, επιλογές επιπεδότητας Βαθμού 1 και Βαθμού 0 για χειροκίνητη ή ρομποτική παραγωγή. Προσφέρονται προσαρμοσμένα μεγέθη, πόδια στήριξης και κιτ αξεσουάρ. Πιστοποιητικά υλικών και εκθέσεις επιθεώρησης CMM μπορούν να παρασχεθούν κατόπιν αιτήματος.
| Μέγεθος Πίνακα (Μ × Π mm) | Πάχος Επιφάνειας Πίνακα (mm) | Προτεινόμενη Ποσότητα Ποδιών | Μέγιστο Στατικό Φορτίο |
|---|---|---|---|
| 1000 × 800 | 12 | 4 | 3 Τόνοι |
| 1200 × 800 | 12 | 4 | 3 Τόνοι |
| 1500 × 1000 | 12 | 4-6 | 4 Τόνοι |
| 2000 × 1000 | 12 | 6 | 5 Τόνοι |
| 2000 × 1200 | 12 | 6-8 | 5 Τόνοι |
| 2400 × 1200 | 12 | 6-8 | 6 Τόνοι |
| 3000 × 1500 | 12 | 6-8 | 6 Τόνοι |
| 4000 × 2000 | 12 | 6-8 | 7 Τόνοι |
| Προσαρμοσμένο Μέγεθος | 12 | Υπολογίζεται ανά έργο | Προσαρμοσμένη βαθμολογία |
- Βήμα πλέγματος 50×50 mm, οπές εντοπισμού Φ16 mm H7, πλήρως επεξεργασμένο CNC 5 πλευρών για αληθινή 3D σύσφιξη.
- Ομοιόμορφο πάχος επιφάνειας πίνακα 12 mm, ενισχυμένες εσωτερικές νευρώσεις ακαμψίας για δομική ακαμψία.
- Δοκιμή στατικού φορτίου υπό σωστή εγκατάσταση με όλα τα πόδια στήριξης να εφάπτονται πλήρως στο έδαφος. Απαγορεύεται η υπερφόρτωση.
- Προαιρετικό Υλικό: χάλυβας Q355 / χυτοσίδηρος HT300. Βαθμός Επιπεδότητας 1 ≤0.1 mm/1000 mm; Βαθμός 0 ≤0.05 mm/1000 mm για ρομποτική συγκόλληση.
- Διατίθενται προσαρμοσμένες μη τυποποιημένες διαστάσεις κατόπιν αιτήματος του πελάτη.
- Τυπικά Πόδια: Ρυθμιζόμενα καθ' ύψος πόδια με ρυθμιστικά πέλματα. ονομαστική ικανότητα φορτίου 900-1.000 kg ανά πόδι. συνολική στατική ικανότητα φορτίου 2 τόνων για την επιφάνεια του τραπεζιού (5-10 τόνους για ενισχυμένες εκδόσεις).
- Προαιρετικές Διαμορφώσεις: Μονάδες τροχών κινητικότητας, υδραυλικά πόδια ανύψωσης (για τραπέζια συγκόλλησης ρυθμιζόμενα καθ' ύψος).
- Σύνδεση Πολλαπλών Μονάδων: Χρησιμοποιήστε κλειδαριές σύνδεσης και πείρους εντοπισμού D16 για να συνδέσετε πολλαπλές επιφάνειες τραπεζιών σε μια μεγαλύτερη επιφάνεια. Το κενό στην ένωση πρέπει να είναι ≤0.03 mm, και το μοτίβο πλέγματος οπών 50 mm πρέπει να παραμένει συνεχές σε ολόκληρη τη συναρμολόγηση. Διασφαλίστε την ομοιόμορφη κατανομή φορτίου σε όλα τα πόδια κατά τη συναρμολόγηση - κανένα πόδι δεν πρέπει να μένει κρεμασμένο στον αέρα, καθώς αυτό θα οδηγήσει γρήγορα σε παραμόρφωση.
Για τραπέζια συγκόλλησης υπερμεγεθών, δεν συνιστάται σχεδιασμός ενός τεμαχίου. Προτιμάται διαμόρφωση σύνδεσης D16 πολλαπλών τεμαχίων για τη μείωση των κινδύνων που σχετίζονται με τη μεταφορά και την ανύψωση.
- Προσαρμόσιμες διαστάσεις επιφάνειας τραπεζιού (μήκος και πλάτος)
- Επιλογή βαθμών ακρίβειας: Βαθμός 0 ή Βαθμός 1
- Επιλογές υλικού: χάλυβας Q355 ή χυτοσίδηρος HT300
- Προσαρμόσιμη σκληρότητα νιτρίδας (HV550-900). εκδόσεις υψηλής σκληρότητας απαιτούν υπόστρωμα από χάλυβα καλουπιού
- Σήμανση κλίμακας χιλιοστών στην επιφάνεια του τραπεζιού
- Επιλογές βάσης/ποδιών: τυπικά ρυθμιζόμενα πόδια, κινητή βάση με τροχούς ή υδραυλική βάση ανύψωσης
- Επεξεργασία λοξοτομής και προστατευτική επεξεργασία των ακμών και των γωνιών της επιφάνειας του τραπεζιού
- Χάραξη με λέιζερ του λογότυπου του πελάτη (εκτός της περιοχής εργασίας)
- Παρέχεται με ένα τυπικό κιτ αξεσουάρ (πείροι εντοπισμού, σφιγκτήρες, αποστάτες, γωνιακά στηρίγματα)
Ο πελάτης μας μοιράστηκε μια φωτογραφία από τον πραγματικό χώρο εργασίας του modular πίνακας συγκόλλησης μετά από εσωτερική χρήση. Σκέφτεται να πουλήσει το παλιό του σετ και να αγοράσει έναν ακόμη νέο πίνακα από εμάς, γεγονός που αποδεικνύει την υψηλή αναγνώριση της ποιότητας κατασκευής του πίνακα μας.
Ανέφερε ότι του λείπουν κάποια αξεσουάρ εργαλείων και σχεδιάζει να προμηθευτεί επιπλέον οδηγούς & σφιγκτήρες. Ο πίνακας λειτουργεί αξιόπιστα στο καθημερινό του εργαστήριο συγκόλλησης-κατασκευής υπό πραγματικές συνθήκες εργασίας. Ακόμη και με βαριά καθημερινή χρήση, ο πίνακας διατηρεί σταθερή δομή για σύσφιξη και συναρμολόγηση πολλαπλών γωνιών.
Ο χρόνος παράδοσης για την παραγωγή νέου πίνακα είναι περίπου 20 εργάσιμες ημέρες κατά την περίοδο αιχμής παραγγελιών. Υποστηρίζουμε απευθείας παράδοση κατ' οίκον για αξεσουάρ, βοηθώντας τους πελάτες να αποφύγουν περίπλοκες διαδικασίες εισαγωγής φορτίου.
Αναζητάτε λύση εργαστηρίου υψηλής ακρίβειας;
Ο Πίνακας Συγκόλλησης D16 Modular με Βήμα 50mm και Οπές 16mm είναι πλήρως εναλλάξιμος με εργαλεία παγκόσμιου προτύπου D16.
Διατίθενται προσαρμοσμένα μεγέθη, εξαγωγικά έγγραφα και διάφορες επιλογές αποστολής.
Υποβάλετε την ερώτησή σας σήμερα για να λάβετε την προσαρμοσμένη προσφορά σας.
