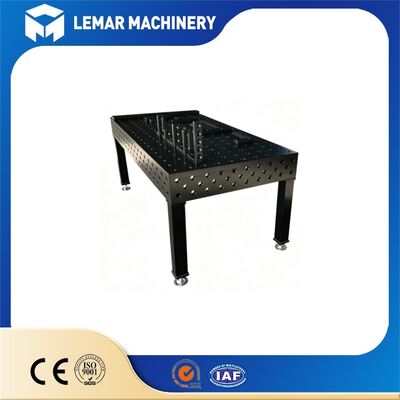

D28 5-Side Machined Welding Table for Engineering Machinery Part
| MOQ: | 1 τεμ |
| Τιμή: | 500-1500 USD |
| Τυπική συσκευασία: | 4000*2000*200 χλστ |
| Προθεσμία παράδοσης: | 15-25 εργάσιμες ημέρες |
| Δυνατότητα ανεφοδιασμού: | 500 μονάδες/μήνα |
5-side machined welding table
,welding table for engineering machinery
,welding fixture table with machining
Σχεδιασμένος ειδικά για παραγωγή βαρέως τύπου εξαρτημάτων μηχανημάτων μηχανικής, ο Πίνακας Συγκόλλησης D28 με 5 Όψεις Κατεργασμένοι διαθέτει πλήρη κατεργασία ακριβείας CNC πέντε όψεων. Ο πίνακας περιλαμβάνει τυπικά πλέγματα οπών D28 Φ28 H7 κατανεμημένα στην επάνω επιφάνεια εργασίας και σε όλους τους τέσσερις πλευρικούς τοίχους.
Υποβληθείς σε αυστηρή επεξεργασία ανακούφισης τάσεων και νίτρωση ιόντων σε HV550-900, ο πίνακας διατηρεί εξαιρετική επιπεδότητα και ακρίβεια θέσης οπών υπό βαριά κυκλική φόρτιση. Επιτρέπει ευέλικτη 3-διάστατη σύσφιξη για βραχίονες εκσκαφέων, σασί, στηρίγματα και άλλα δομικά τεμάχια παχιάς πλάκας.
Συμβατός με την πλήρη σειρά αρθρωτών εξαρτημάτων D28, υποστηρίζει συνένωση πολλαπλών πινάκων για υπερμεγέθη εξαρτήματα και απρόσκοπτη ενσωμάτωση με ρομποτικά κελιά συγκόλλησης, λειτουργώντας ως υψηλής απόδοσης εναλλακτική λύση σε δαπανηρά εξειδικευμένα εξαρτήματα συγκόλλησης.
| Στοιχείο | Προδιαγραφή |
|---|---|
| Όνομα Προϊόντος | Συνεργαζόμενος Πίνακας Συγκόλλησης D28 με 5 Όψεις Κατεργασμένοι για Μηχανήματα Μηχανικής Μέρος |
| Σύστημα Οπών | D28, Φ28 mm ανοχή H7 |
| Απόσταση Οπών | 100 mm ±0.05 mm |
| Χαρακτηριστικό Κατεργασίας | 5-Όψεις πλήρως κατεργασμένες με CNC (Επάνω + 4 κάθετες πλευρές με πλήρες πλέγμα οπών D28) |
| Διαθέσιμο Μέγεθος Εργασίας | 1000×800 mm / 1200×1000 mm / 1500×1000 mm / 2000×1000 mm / 2000×1500 mm / 3000×1500 mm / 4000×2000 mm, αποδεκτά προσαρμοσμένα μεγέθη |
| Πάχος Επιφάνειας Πίνακα | 25 mm |
| Ύψος Σώματος Πίνακα | 200 mm |
| Επιλογή Υλικού Α | Χυτοσίδηρος Υψηλής Ποιότητας HT300 |
| Επιλογή Υλικού Β | Δομικός Χάλυβας Q355 |
| Ανακούφιση Τάσεων | Αννόμηση ανακούφισης τάσεων + επεξεργασία γήρανσης με δόνηση |
| Σκληρύνσεις Επιφάνειας | Νίτρωση Ιόντων, HV550-900 |
| Επιπεδότητα | Τυπική Βαθμίδα: ≤0.1 mm / 1000 mm Βαθμίδα Ακρίβειας Ρομπότ: ≤0.05 mm / 1000 mm |
- Διάμετρος οπής: Φ28H7, απόσταση οπών 100±0.05mm, σχεδιασμός διαμπερών οπών για εύκολη απομάκρυνση σκουριάς συγκόλλησης και καθαρισμό
- Συμβατό με βίδες M16 και πείρους τοποθέτησης Φ28
- Η λοξότμηση C3 στο άνοιγμα της οπής εξασφαλίζει ομαλή εισαγωγή και αφαίρεση πείρων/βιδών χωρίς γρατζουνιές
- Ολοκληρωμένη νίτρωση του τοιχώματος της οπής, HV550-900, παρέχει αντοχή στη φθορά και αποτρέπει την διόγκωση ή φθορά της οπής
- Εξασφαλίζει μακροχρόνια σταθερή επαναληψιμότητα και ακρίβεια τοποθέτησης
Η επάνω επιφάνεια και οι τέσσερις πλευρές διαθέτουν τυπικές οπές πλέγματος D28. Τα τεμάχια εργασίας μπορούν να τοποθετηθούν επίπεδα, όρθια ή να συσφιχτούν υπό γωνία, επιτρέποντας συναρμολόγηση και συγκόλληση πολλαπλών γωνιών. Απόλυτα συμβατό με ακανόνιστα σχήματα πλαισίων και εξαρτημάτων τύπου βραχίονα σε μηχανήματα μηχανικής. Τετράγωνα, μπλοκ τοποθέτησης και στηρίγματα μπορούν να τοποθετηθούν απευθείας στις πλευρές χωρίς πρόσθετες πλάκες στήριξης ή στηρίγματα.
Το σύστημα οπών D28 προσφέρει υψηλότερη αντοχή από το D16, κατάλληλο για συγκόλληση παχιών χαλύβδινων πλακών και βαρέων χυτών. Ανθεκτικό σε κρούσεις, αντέχει στην παραμόρφωση από θερμότητα συγκόλλησης, εξασφαλίζει ακρίβεια εναλλαξιμότητας για παρτίδες εξαρτημάτων και μπορεί να ενσωματωθεί με ρομποτικούς σταθμούς αυτοματοποιημένης συγκόλλησης.
Η νίτρωση σκληραίνει τις οπές και τις επιφάνειες εργασίας, αποτρέποντας την προσκόλληση πιτσιλιών συγκόλλησης στον πίνακα εργασίας και μειώνοντας τον φόρτο εργασίας λείανσης και καθαρισμού.
Ένας ενιαίος πάγκος εργασίας συγκόλλησης, εξοπλισμένος με τυπικά εξαρτήματα (πείροι τοποθέτησης, τετράγωνα, σφιγκτήρες και μπλοκ στήριξης), αντικαθιστά πολυάριθμα εξειδικευμένα εξαρτήματα συγκόλλησης. Αυτό επιτρέπει την απρόσκοπτη εναλλαγή μεταξύ διαφορετικών τύπων εξαρτημάτων μηχανημάτων μηχανικής με σύντομους χρόνους προσαρμογής εργαλείων, καθιστώντας το κατάλληλο για παραγωγή πολλαπλών ποικιλιών, μικρών παρτίδων.
Ένας ενιαίος πίνακας συγκόλλησης εκτελεί ταυτόχρονα διαδικασίες συγκόλλησης, συναρμολόγησης, διαστατικής επιθεώρησης, λείανσης και διάτρησης, εξαλείφοντας την ανάγκη για επαναλαμβανόμενες αλλαγές σταθμών εργασίας.
- Μην εκτελείτε κοπή με αέριο απευθείας στον πίνακα συγκόλλησης. Η κοπή με αέριο σε υψηλή θερμοκρασία θα προκαλέσει τοπική αννόμηση, καταστρέφοντας το νιτρωμένο στρώμα και προκαλώντας τοπική παραμόρφωση
- Καθαρίζετε άμεσα τη σκουριά συγκόλλησης. Μην αφήνετε να συσσωρεύονται παχιά στρώματα σκουριάς, καθώς αυτό θα ανυψώσει το τεμάχιο εργασίας και θα οδηγήσει σε ανακριβή τοποθέτηση
- Μην χτυπάτε ή κτυπάτε την επιφάνεια του πίνακα ή τα ανοίγματα. Όταν χτυπάτε ή διορθώνετε το τεμάχιο εργασίας, τοποθετήστε το σε μπλοκ στήριξης, όχι απευθείας στον ίδιο τον πίνακα
- Καθαρίζετε τακτικά τη σκουριά συγκόλλησης από τις διαμπερείς οπές για να αποφύγετε το μπλοκάρισμα των πείρων
- Επανελέγχετε την επιπεδότητα ετησίως. Για συνθήκες βαρέως τύπου, συνιστάται επανέλεγχος κάθε έξι μήνες
Κατασκευασμένος για την κατασκευή εξαρτημάτων μηχανημάτων μηχανικής βαρέως τύπου, ο Συνεργαζόμενος Πίνακας Συγκόλλησης D28 με 5 Όψεις Κατεργασμένοι υποστηρίζει προσαρμοσμένα μεγέθη, επιλογές υλικών και ακρίβεια έτοιμη για ρομπότ.
Μοιραστείτε τις απαιτήσεις του έργου σας μαζί μας και θα σας προσφέρουμε επαγγελματικές τεχνικές συμβουλές και ανταγωνιστική προσφορά.
Υποβάλετε την ερώτησή σας τώρα.
