D28 Τριδιάστατη συγκόλληση και πίνακας στερεώσεων για πολύπλοκες συναρμολογήσεις
| MOQ: | 1 τεμ |
| Τιμή: | 500-1500 USD |
| Τυπική συσκευασία: | 4000*2000*200 χλστ |
| Προθεσμία παράδοσης: | 15-25 εργάσιμες ημέρες |
| Τρόπος πληρωμής: | D/A,L/C,D/P,T/T |
| Δυνατότητα ανεφοδιασμού: | 500 μονάδες/μήνα |
D28 Τριδιάστατο τραπέζι ζύμωσης
,πίνακας ελκυστικών συσσωρευτών για συγκροτήματα
,3D τραπέζι συγκόλλησης με τεντωτή

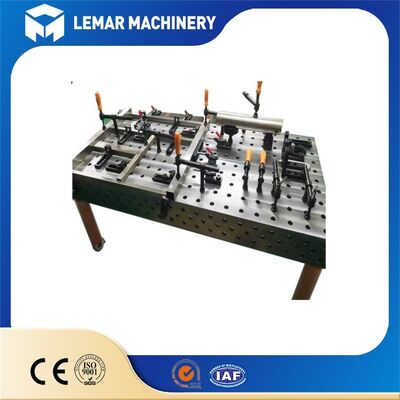

Το D28 3D Welding Jig and Fixture Table για σύνθετες συναρμολογίες είναι μια βαριά μονάδα 3D ευέλικτης συγκόλλησης με σύστημα τρυπών που έχει αναπτυχθεί ειδικά για χωρική πολυσυστατική δομική συγκόλληση.Με τρύπες εντοπισμού Φ28 mm με πλέγμα 100×100 mm κατανεμημένο στην άνω επιφάνεια και τέσσερις πλευρικές επιφάνειες, συνειδητοποιεί ευέλικτη τοποθέτηση και συμπίεση σε τρισδιάστατες κατευθύνσεις X, Y και Z.
Εξοπλισμένο με πλήρη γκάμα εναλλάξιμων αρθρωτών συσσωρευτών και άμεσα κλειδαριζόμενες καρφίτσες,η πλατφόρμα επιτρέπει στους κατασκευαστές να κατασκευάζουν γρήγορα εξατομικευμένα εργαλεία χωρίς να απαιτούνται χρονοβόρα εξατομικευμένα εργαλείαΔιατίθεται σε σιδήρου S355 με νιτροειδή πλάσματος και χυτοσίδηρο με ελάφρυνση άγχους, διατηρεί εξαιρετική επίπεδεια, δομική σταθερότητα και αντοχή στην φθορά κάτω από βαριά φορτία.
Είναι ευρέως συμβατό με χειροκίνητους σταθμούς συγκόλλησης και ρομποτικά κύτταρα συγκόλλησης.Αυτό το D28 3D πίνακα εφοδιασμού γίνεται το ιδανικό εργαλείο για την δοκιμαστική παραγωγή πρωτότυπου και μικτή χαμηλή & μεσαίου όγκου κατασκευή των πολύπλοκων συναρμολογήσεων όπως το πλαίσιο, σωληνώδη πλαίσια και κατασκευαστικά εξαρτήματα μηχανημάτων.
| Μέγεθος μοντέλου (L × W) | Συνολικό μήκος (mm) | Συνολικό πλάτος (mm) | Μοντέλο τραπεζιού |
|---|---|---|---|
| 1000 × 1000 | 1000 | 1000 | 25 mm Q355 χάλυβα /25 mm χυτοσίδηρο |
| 1200×800 | 1200 | 800 | 25 mm Q355 χάλυβα /25 mm χυτοσίδηρο |
| 1500 × 1000 | 1500 | 1000 | 25 mm Q355 χάλυβα /25 mm χυτοσίδηρο |
| 2000 × 1000 | 2000 | 1000 | 25 mm Q355 χάλυβα /25 mm χυτοσίδηρο |
| 2000×1500 | 2000 | 1500 | 25 mm Q355 χάλυβα /25 mm χυτοσίδηρο |
| 2400×1200 | 2400 | 1200 | 25 mm Q355 χάλυβα /25 mm χυτοσίδηρο |
| 3000×1500 | 3000 | 1500 | 25 mm Q355 χάλυβα /25 mm χυτοσίδηρο |
| 4000×2000 | 4000 | 2000 | 25 mm Q355 χάλυβα /25 mm χυτοσίδηρο |
- Δυνατότητα φορτίου σημείου: ≤2,5 τόνους (απαγορεύεται η παρατεταμένη, συγκεντρωτική βαριά φόρτιση σε ένα σημείο)
- Ομοιόμορφα κατανεμημένο φορτίο: 3-6 τόνοι/μ2 (κλασική διαμόρφωση) · δυνατότητα προσαρμογής για βαριά οχήματα έως 8-10 τόνοι/μ2
- Δυνατότητα φόρτωσης ανά πόδι υποστήριξης: πρότυπο 700-800 kg· βαρύ φορτηγό πόδι 1.200 kg/πόδι
Το σύστημα συγκόλλησης D28 υποστηρίζει απεριόριστη ενοποιημένη σύνδεση, καθιστώντας το ιδανικό για την συναρμολόγηση εξαιρετικά μακρών, ευρείων,ή σύνθετα εργασιακά κομμάτια (όπως δοκάρια ρυμουλκούμενων και πλαίσια μεγάλης κλίμακας).
- Οι τρύπες με ακρίβεια εντοπισμού καρφίτσης είναι προ-τρυπημένες κατά μήκος των άκρων της πλατφόρμας. Οι καρφίτσες κλειδώματος D28 χρησιμοποιούνται για την ασφαλή σύνδεση πολλαπλών μονάδων πλατφόρμας σε μια ενιαία συναρμολόγηση.
- Ακόμη και μετά τη σύνδεση, το συνολικό σφάλμα επίπεδης στάσης παραμένει αυστηρά ελεγχόμενο σε ≤ 0,15 mm/1000 mm.
- Μόλις συνδεθούν, τα μοτίβα τρυπών στις πέντε επιφάνειες εργασίας ευθυγραμμίζονται τέλεια, επιτρέποντας την ελεύθερη τοποθέτηση των ελαστικών στις πλατφόρμες.
- Πλεονέκτημα: Οι πελάτες μπορούν να αγοράζουν σταδιακά, ξεκινώντας από τις βασικές μονάδες και προσθέτοντας αργότερα περισσότερες πλατφόρμες καθώς η παραγωγική ικανότητα αυξάνεται, μειώνοντας έτσι την επιβάρυνση μιας μεγάλης προκαταβολικής επένδυσης.
- Τραπέζι συγκόλλησης από νιτρικό χάλυβα: 8-12 έτη υπό κανονική, ορθή χρήση
- Πραγματοποιημένο τραπέζι συγκόλλησης χυτοσίδηρου: Πάνω από 15 έτη με σωστή χρήση
Είτε χρειάζεστε μια ενιαία πλατφόρμα, πολλαπλά συνδεδεμένα τραπέζια ή ένα πλήρες σύνολο υποστηρικτικών ρευστών, ηD28 Τριδιάστατη συγκόλληση και πίνακας στερεώσεων για πολύπλοκες συναρμολογήσειςΠαρακαλούμε στείλτε την ερώτησή σας, και οι τεχνικές πωλήσεις μας θα απαντήσουν με λεπτομερείς παραμέτρους, σχέδια διάταξης και τιμολόγηση το συντομότερο δυνατό.
