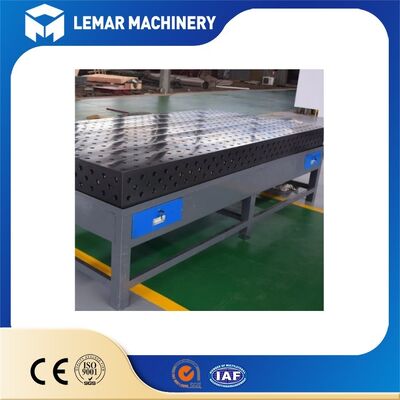

Στυλ D28 3D τραπέζι συγκόλλησης για μεγάλες συγκολλημένες κατασκευές
| MOQ: | 1 τεμ |
| Τιμή: | 500-1500 USD |
| Τυπική συσκευασία: | 4000*2000*200 |
| Προθεσμία παράδοσης: | 15-25 εργάσιμες ημέρες |
| Τρόπος πληρωμής: | D/A,L/C,D/P,T/T |
| Δυνατότητα ανεφοδιασμού: | 500 μονάδες/μήνα |
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής
WUXI, ΚΙΝΑ
Μάρκα
WUXI LEMAR
Πιστοποίηση
CE
Αριθμό μοντέλου
D28
Έγγραφο
Σύστημα οπών:
Φ28mm D10, πλέγμα 100×100mm
Υλικό:
δομικός χάλυβας υψηλής αντοχής Q355
Επεξεργασία Επιφανειών:
Εναζώτωση
Πρόσωπα εργασίας:
Επεξεργασία 5 όψεων (Επάνω + 4 κάθετες πλευρές)
Ανεκτικότητα σε επίπεδα:
≤0,1mm / 1000mm
Τυπικό Ύψος Εργασίας:
620 χλστ
Δύψος επιφάνειας τραπεζιού:
25 mm
Κωδικός HS:
851590/732690
Τρόπος Αποστολής:
Θαλάσσιες μεταφορές / Αεροπορικές μεταφορές / Σιδηροδρομικές μεταφορές / Γρήγορη παράδοση
Επισημαίνω:
3D πίνακας συγκόλλησης για μεγάλες κατασκευές
,επιτραπέζι συγκόλλησης με ανθεκτικό σχεδιασμό
,Μεγάλο τραπέζι συγκόλλησης κατασκευής
Περιγραφή προϊόντων
Στυλ D28 3D τραπέζι συγκόλλησης για μεγάλες συγκολλημένες κατασκευές
Το Style D28 3D Welding Table είναι ένα βαρύ μονωτικό σύστημα στερέωσης ειδικά σχεδιασμένο για την παραγωγή μεγάλων και βαρέων συγκολλημένων κατασκευών.Κατασκευασμένο με τυποποιημένο σύστημα οπών Φ28 mm σε πλέγμα 100 × 100 mm και πέντε πλήρως επεξεργασμένες επιφάνειες εργασίας, υποστηρίζει ευέλικτη σύσφιξη και τοποθέτηση στους άξονες X, Y και Z.
Κατασκευασμένο από υψηλής αντοχής χάλυβα Q355 και επεξεργασμένο με νιτροποίηση πλάσματος, αυτό το τραπέζι συγκόλλησης διαθέτει ανώτερη ακαμψία, υψηλή χωρητικότητα φορτίου και αξιόπιστη μακροχρόνια ακρίβεια.Μπορεί να σφυρηλατηθεί ελεύθερα για να σχηματίσει υπερμεγάλες επιφάνειες εργασίας, που ανταποκρίνεται άψογα στις απαιτήσεις κατασκευής των πλαισίων, των πλαισίων μηχανημάτων και των μεγάλων ατσάλινων πλαισίων, ιδανικό τόσο για χειροκίνητους σταθμούς συγκόλλησης όσο και για αυτοματοποιημένες ρομποτικές γραμμές συγκόλλησης.
Προδιαγραφές
| Σχήμα | Μέγεθος πίνακα (L × W) | Δύψος επιφάνειας τραπεζιού | Διάμετρος τρύπας | Διαχωρισμός πλέγματος |
|---|---|---|---|---|
| D28-1010 | 1000 × 1000 mm | 25 χιλιοστά | Φ28 mm (D10) | 100 × 100 mm |
| D28-1012 | 1000 × 1200 mm | 25 χιλιοστά | Φ28 mm (D10) | 100 × 100 mm |
| D28-2010 | 2000 × 1000 mm | 25 χιλιοστά | Φ28 mm (D10) | 100 × 100 mm |
| D28-2412 | 2400 × 1200 mm | 25 χιλιοστά | Φ28 mm (D10) | 100 × 100 mm |
| D28-3015 | 3000 × 1500 mm | 25 χιλιοστά | Φ28 mm (D10) | 100 × 100 mm |
| D28-3020 | 3000 × 2000 mm | 25 χιλιοστά | Φ28 mm (D10) | 100 × 100 mm |
| D28-4020 | 4000 × 2000 mm | 25 χιλιοστά | Φ28 mm (D10) | 100 × 100 mm |
Πολλές μονάδες τραπεζών συγκόλλησης μπορούν να συναρμολογηθούν γρήγορα με ένα ενιαίο σύστημα αναφοράς, καθιστώντας τις κατάλληλες για τη συγκόλληση υπερ-μακρών δομών, πλαισίων οχημάτων και δομών μηχανημάτων κατασκευής.
Βασικά χαρακτηριστικά
- Σκληρό Σχεδιασμό- Διαθέτει Φ28 μεγάλες τρύπες και ένα σχήμα πλέγματος 100 mm με ένα ανθεκτικό σώμα στερέωσης, καθιστώντας το ιδανικό για παχιά πλακάκια χάλυβα, βαριά πλαίσια και κατασκευαστικά εξαρτήματα μηχανών.Τα τραπέζια συγκόλλησης D16 έχουν μικρότερες τρύπες και ελαφρύτερες δομές, κατάλληλο μόνο για μικρομεσαία φύλλα και σωλήνες.
- 3D ευέλικτο μοντελοποιημένο σύστημα- Εξάλειψη της ανάγκης για προσαρμοσμένα ζυγαριά συγκόλλησης: με τη χρήση τυποποιημένων εξαρτημάτων (επιτάγματα εντοπισμού, ορθογώνια μπλοκ, στήριξη, σύνδεσμοι ταχείας δράσης και μπλοκ V), τα εξαρτήματα μπορούν να συναρμολογηθούν σε λίγα λεπτά.επιτρέπει την ταχεία αλλαγή θέσεων εργασίας, καθιστώντας την ιδανική για την επεξεργασία μιας ευρείας ποικιλίας χάλυβα δομών.
- Πενταμερή χρησιμότητα- Οι τέσσερις πλευρικές επιφάνειες διαθέτουν επίσης τρύπες D28, που επιτρέπουν πλευρικές επεκτάσεις για την υποστήριξη και τη στερέωση εξαιρετικά μακρών εργαστηρίων - ιδανικές για την συναρμολόγηση μεγάλων εξαρτημάτων.
- Αντοχή στην φθορά και στα σκοντάπια- Η νιτρωμένη επιφάνεια του τραπεζιού αποτρέπει την προσκόλληση των ψεκασμάτων συγκόλλησης και εξασφαλίζει μακροχρόνια ακρίβεια των διαστάσεων.
- Παγκόσμιο Πρότυπο- Το σύστημα ζύγισης D28 είναι το βασικό πρότυπο για τα βαρέα είδη ζύγισης στην Ευρώπη. Τα εξαρτήματα είναι παγκοσμίως συμβατά και εναλλάξιμα με τις μεγάλες ευρωπαϊκές και αμερικανικές μάρκες.
Σύστημα υποστήριξης ποδιών (προαιρετική διαμόρφωση)
- Σταθερά πόδια:Τυπικό ύψος 620 mm, ονομαστική χωρητικότητα φορτίου 2 τόνων ανά πόδι· εξοπλισμένο με πόδια ισοπέδωσης (περίοδος ρύθμισης: ±50 mm) για ισοπέδωση δαπέδου.
- Δυνατότητα διακόπτη:Ρυθμίσιμο εύρος 750-920 mm για τη χωρητικότητα χειριστών διαφορετικού ύψους.
- Μετακίνητη συναρμολόγηση τροχιάς:Στρογγυλοί σε συνδυασμό με κλειδωτά πόδια υποστήριξης. Ανασύρουν τα πόδια κατά την κίνηση και τα κατεβάζουν για να αντέχουν το φορτίο κατά τη διάρκεια της σταθερής επεξεργασίας. Ιδανικό για συχνή μεταφορά του εργαστηρίου στο εργαστήριο.
Σημαντική σημείωση:Για τις εξαιρετικά μεγάλες πλατφόρμες (3000×2000, 4000×2000), δεν συνιστάται η χρήση τροχών για μακροχρόνια υποστήριξη φορτίου· τα βαριά φορτία πρέπει να υποστηρίζονται από τα πόδια που στηρίζονται στο πάτωμα.
Εγχειρίδιο ρουτίνας συντήρησης
- Ημερήσια ρουτίνα μετά τη δουλειά:Καθαρίστε τα σκουπίδια συγκόλλησης και τα μεταλλικά υπολείμματα· μην αφήνετε τα σκουπίδια να κρυώσουν και να προσκολληθούν στις τρύπες της επιφάνειας του τραπεζιού.
- Εβδομαδιαία:Καθαρίστε όλες τις τρύπες τοποθέτησης και εφαρμόστε ένα λεπτό στρώμα αντιτρυπαντικού ελαίου.
- Διαρκής αποθήκευση:Καλύψτε με ένα ανθεκτικό στη βροχή και στην σκόνη σεντόνι.
- Προστασία επιφάνειας:Μην χρησιμοποιείτε γωνιακή γραμμωτή για μεγάλης έκτασης γραμμωτική σε νιτροειδές τραπέζι συγκόλλησης, διότι αυτό θα βλάψει το σκληρυμένο στρώμα επιφάνειας.
- Επιβεβαίωση ακρίβειας:Ελέγξτε περιοδικά την επίπεδεια χρησιμοποιώντας ένα επίπεδο· εάν η ακρίβεια μειωθεί, η μονάδα μπορεί να επιστραφεί στο εργοστάσιο για επανόρθωση και αποκατάσταση.
Κουράστηκες από αναποτελεσματικές εξατομικευμένες μηχανές για υπερμεγέθη;
ΗΣτυλ D28 3D τραπέζι συγκόλλησης για μεγάλες συγκολλημένες κατασκευέςείναι η ιδανική σου επιλογή.
Μοιραστείτε τις εργασιακές σας διαστάσεις και απαιτήσεις, και θα παρέχουμε επαγγελματικές προτάσεις διαμόρφωσης και επίσημη προσφορά χωρίς καθυστέρηση.
