Universelle 3D-Schweißwerkbank, 50 x 50 Raster, D16-Schweißtisch
| Mindestbestellmenge: | 1 Stk |
| Preis: | 500-1500 USD |
| Standardverpackung: | 4000*2000*200mm |
| Lieferfrist: | 15-25 Arbeitstage |
| Zahlungsmethode: | D/A, L/C, D/P, T/T, Western Union |
| Lieferkapazität: | 500 Einheiten/Monat |
Ausführliche Information
Herkunftsort
WUXI, CHINA
Markenname
WUXI LEMAR
Zertifizierung
CE
Modellnummer
D16
Dokumentieren
Gitterstandard:
50 mm × 50 mm
Lochgröße ermitteln:
Φ16mm (H7-Präzisionstoleranz)
Material für Tischplatten:
HT300 Grauguss / Q355 hochfeste Stahlplatte
Flachheit des Tisches:
≤0,1 mm/1 m; Präzisionsgrad ≤0,05 mm/1 m
Lochabstandstoleranz:
±0,05 mm
Vertikalität:
≤0,05 mm/200 mm
Wiederholen Sie die Positionierungsgenauigkeit:
±0,05 mm
Lochanordnung:
5-seitig perforiert (oben + 4 vertikale Seiten)
Garantie:
2 Jahre für den Tischkörper, 1 Jahr für Zubehör
Hervorheben:
Universelle 3D-Schweißwerkbank mit Gitter
,D16-Schweißtisch in der Größe 50x50
,Schweißvorrichtungstisch mit Werkbank
Produkt-Beschreibung

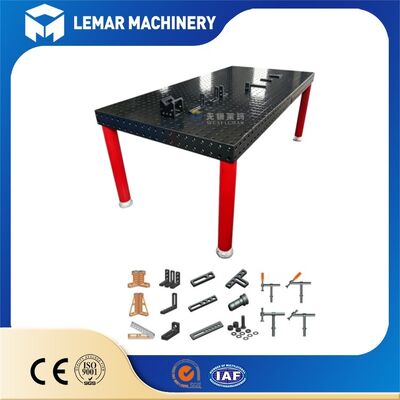

Universelle 3D-Schweißwerkbank, 50 x 50 Raster, D16-Schweißtisch
Produktübersicht
UnserUniverselle 3D-Schweißwerkbank, 50 x 50 Raster, D16-SchweißtischBietet ultrapräzise 50 × 50 mm dichte Rasterbohrungen mit Φ16 H7 und vollständig 5-seitig perforiertem Design für echte X/Y/Z-3D-Flexibilität. Jeder Tisch ist in den Versionen aus starrem HT300-Gusseisen und leichtem Q355-Stahl erhältlich und wird einer vollständigen Spannungsentlastung und einer integrierten Nitrierbehandlung unterzogen, um Spritzer zu vermeiden, verschleißfest zu sein und eine langzeitstabile Ebenheit zu gewährleisten. Es ist vollständig kompatibel mit globalen modularen D16-Vorrichtungen, eliminiert kostspielige kundenspezifische Vorrichtungen und beschleunigt den Wechsel für kleine Präzisionsteile, Roboterschweißen und die Fertigung mehrerer Chargen. Alle Größen, Stützbeine und Befestigungssätze sind CE- und ISO-zertifiziert und können vollständig an die Anforderungen Ihrer Werkstatt angepasst werden.
Vollständige technische Parameter
| Artikel | Spezifikation |
|---|---|
| Modell | D16 3D-Schweißtisch, 50×50mm Raster |
| Durchmesser des Fixierlochs | Φ16 mm, H7-Präzisionstoleranz 16,065–16,149 mm |
| Lochrasterabstand | 50 mm × 50 mm, Toleranz ±0,05 mm |
| Perforierte Struktur | Oberseite + 4 vertikale Seiten mit D16-Positionierungslöchern |
| Hauptmaterial | Option A: Grauguss HT300; Option B: Hochfester Q355-Stahl |
| Oberflächenbehandlung | Kugelstrahlen + integriertes Gasnitrieren (Standard); Kugelstrahlen + Schwärzen (Wirtschaft) |
| Tischebenheit | Standard: ≤0,1 mm/1 m; Präzisionsgrad: ≤0,05 mm/1 m |
| Vertikalität | ≤0,05 mm / 200 mm |
| Gleichmäßige Tragfähigkeit | Gusseisen: 5 t/㎡; Stahlplatte: 2,5 t/㎡ |
| Standardarbeitshöhe | 800 mm (verstellbare Fußpolster) |
| Standardgrößen (auf Lager) | 1000×500mm, 1200×800mm, 1500×1000mm, 2000×1000mm, 2400×1200mm |
| Benutzerdefinierte Größe | Maximales Einzelstück: 4000 × 2000 mm, benutzerdefinierte Länge und Breite werden unterstützt |
| Zertifizierungen | CE, ISO9001, DIN 876 Präzisionsstandard |
| Passender Vorrichtungsstandard | Globales universelles modulares D16-Spannsystem |
Einführung in das Produktionshandwerk
- Integrierter Guss-/Vollschweißrahmen- Die Gusseisen-Schweißtische verfügen über einen integrierten Guss mit verlorenem Schaum und dichten inneren Verstärkungsrippen ohne Montagespalte. Stahltische verwenden eine dicke Q355-Platte und eine schwere, vollverschweißte Basis aus Vierkantrohr, um eine Gesamtsteifigkeit zu gewährleisten.
- Doppelter Stressabbauprozess- Hochtemperaturglühen + Vibrationsalterung, um alle inneren Spannungen abzubauen und eine Verformung der Tischplatte nach längerem Schweißen, Erhitzen und starker Belastung zu vermeiden.
- 5-seitiges einmaliges CNC-Fräsen und Tieflochbohren- Der gesamte Tisch wird für die fünfseitige CNC-Bearbeitung einmal eingespannt, um die Vertikalität sicherzustellen. Digitales Tieflochbohren + Präzisionsreiben zur Gewährleistung einer gleichmäßigen Lochtoleranz.
- Integrierte Härtungsbehandlung durch Gasnitrieren- Der gesamte Tisch wird zur gleichmäßigen Aushärtung in den Nitrierofen gelegt, keine lokalen Weichstellen, vollständiger Verschleißschutz für Tischplatte und Seitenlöcher.
- Laser-Koordinatenmarkierung- Klare X/Y-Achsen-Nullpunktmarkierung und eingravierte 50-mm-Rasterskala, bequeme tägliche Positionierung und Inspektion.
Unterstützung modularer Werkzeugpakete
Vollständiges Standardzubehör der Serie D16 (optionale passende Sets)
- Positionierungskomponenten:Schnellverschlussstifte, Positionierungsanschläge, Blöcke gleicher Höhe, verlängerte Positionierungssäulen, V-Blöcke für Rundrohre, Winkeleinstellblöcke (0-180°)
- Spannkomponenten:Vertikale Schnellspanner, horizontale Push-Pull-Spanner, schwere Spiralkompressoren, mehrlagige Verlängerungsspannarme
- Spleißteile:Tischverbindungsstifte, Übergangsverbindungsplatten, verlängerte Seitenstützen
- Hilfsmittel und Schutz:Quadratisches Kalibrierlineal, Lochstaubstopfen, Schweißschlacke-Reinigungsschaufel, Rostschutz-Pflegeöl
Sämtliches Zubehör folgt dem einheitlichen D16-Standard und ist mit allen Marken von 3D-Schweißvorrichtungen weltweit kompatibel. Wir können Basis-Sets, Standard-Komplettsets und kundenspezifische Hochleistungs-Werkzeugsätze gemäß den Produktionsanforderungen der Werkstatt des Kunden bereitstellen.
Anpassungsoptionen
Wir unterstützen die vollständige OEM-ODM-Anpassung für globale Käufer:
- Anpassung der Tischgröße:Nicht standardmäßige Länge, Breite und Dicke der Tischplatte verfügbar
- Einstellung der Seitenwände:2 Reihen / 3 Reihen Löcher an den Seiten, erhöhte vertikale Seitenwände für hohe Werkstücke
- Anpassung der Stützbeine:Feste Standardbeine, mobile Bremsrollen, elektrisch-hydraulische Hubbeine, vergrabener fester Sockel
- Upgrade der Oberflächengüte:Hochpräziser nitrierter Schleiftisch für Roboterschweißen
- Zusätzliche benutzerdefinierte Funktionen:Lasergravur des Kundenmarkenlogos, Schweißerdungsanschluss, Staubabsaugschnittstelle, T-Nuten-Hilfspositionierung
- Passende Werkzeuganpassung:Kundenspezifische Vorrichtungspakete basierend auf den spezifischen Werkstücken des Kunden
FAQ
F1: Können mehrere D16-Schweißtische zusammengefügt werden?
A: Ja. Mit speziellen Verbindungsstiften können Sie mehrere Tische zu einer großen Arbeitsplattform zusammenfassen. Der gesamte Ebenheitsfehler nach dem Spleißen wird innerhalb von 0,15 mm kontrolliert, was für das Schweißen übergroßer Rahmenbaugruppen geeignet ist.
F2: Ist die nitrierte Oberfläche beständig gegen Aluminium-Schweißspritzer?
A: Die nitrierte Hartschicht weist eine hohe Antihaftwirkung auf. Ausgestattet mit zusätzlichen Schutzdichtungen beim Aluminiumschweißen, um Oberflächenkratzer wirksam zu vermeiden. Es eignet sich gut für MIG-, WIG- und Laserschweißen.
F3: Was ist der Unterschied zwischen D16- und D28-Schweißtischen?
A: D16 mit 50 mm dichtem Raster und Φ16-Löchern eignet sich für kleine Präzisionsteile und Roboterschweißen; D28 mit 100 mm breitem Raster und Φ28 großen Löchern ist für die Herstellung von dicken Blechen und schweren Stahlkonstruktionen konzipiert.
F4: Wie pflegt man den Tisch, um die Präzision langfristig aufrechtzuerhalten?
A: Entfernen Sie Schweißschlacke und Metallreste nach jeder Schicht und tragen Sie wöchentlich Rostschutzöl auf die Positionierungslöcher auf. Vermeiden Sie direkte schwere Hammerschläge oder Schnitte auf der Tischplatte; Decken Sie die Staubschutzhülle ab, wenn Sie sie länger als 3 Tage nicht verwenden.
F5: Kann ich diesen Tisch auf unebenen Fabrikböden installieren?
A: Im Lieferumfang sind standardmäßig verstellbare Gummifußpolster enthalten, um die horizontale Balance bei unebenem Betonboden zu optimieren. Bei starken Bodenunebenheiten empfehlen sich dicke Stahlgrundplatten.
Sind Sie bereit für Ihre universelle 3D-Schweißwerkbank mit 50 x 50 Raster D16-Schweißtisch?
Wir bieten professionelle Lösungen aus einer Hand, einschließlich Tischkörper, kompletter Befestigungssätze, kundenspezifischer Größe und Unterstützung bei technischen Zeichnungen. Senden Sie uns Ihre Werkstückgröße, Ihre Werkstattaufteilung und Ihren Mengenbedarf, um innerhalb von 24 Stunden einen direkten Großhandelspreis ab Werk und ein detailliertes Angebot zu erhalten.
