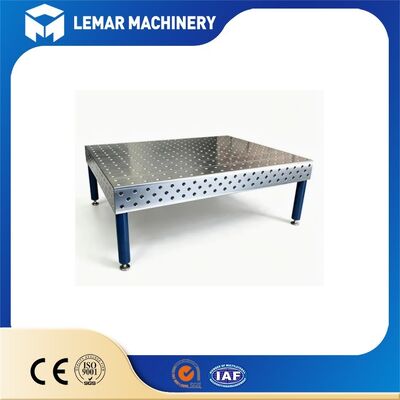

D28 Table de soudage avec pinces à haute tension et réglage d'angle

Notre table de soudage modulaire 3D D28 est préconfigurée avec des pinces robustes et des dispositifs de réglage d'angle de 0 à 180°. Optimisée pour le soudage de tôles épaisses, la fabrication de châssis et les stations de soudage robotisé, elle adopte des trous de Φ28 mm H7 sur une grille de trous pentagonale de 100 mm pour réaliser un serrage tridimensionnel fiable.

Traitée par vieillissement par détente, fraisage CNC cinq faces et nitruration plasma, la table conserve une planéité élevée avec de fortes propriétés de résistance à l'usure et aux projections. Elle prend en charge le raccordement de plusieurs tables pour des pièces extra-larges, vous permettant de remplacer des gabarits coûteux et d'accélérer la mise en place des pièces.

• Outillage modulaire flexible : Élimine le besoin de gabarits de soudage spécialisés ; les changements de produit ne nécessitent que la réorganisation des gabarits, réduisant considérablement le temps de changement.
• Utilisation sur cinq faces : La surface de la table et les quatre côtés sont dotés de trous D28, permettant un positionnement tridimensionnel X/Y/Z.
• Robuste et résistant à la déformation : La table de soudage avec système de trous D28 est plus solide que la table de soudage D16, adaptée aux pièces épaisses et lourdes.
• Angle réglable : Compatible avec les pièces d'équerre, d'angle oblique et de forme irrégulière, adapté à la production en petites séries et à grande variété.
• Intégration robotique : Peut être connectée au soudage robotisé ; plusieurs plateformes peuvent être raccordées pour créer des outillages de grande taille.

• Emballage : Caisses en contreplaqué fumigé de qualité export, avec rembourrage protecteur sur le plateau et emballage individuel pour les pinces afin d'éviter les dommages pendant le transport maritime.
• Certifications : CE, ISO9001 ; Code SH : 73269000.
• Garantie : La table de soudage elle-même est généralement de 1 à 2 ans ; les pinces facilement endommagées sont de 6 à 12 mois.

Oui. Le raccordement de plusieurs tables avec des clés de raccordement prend en charge les pièces surdimensionnées de 1000×800 mm jusqu'à 4000×2000 mm et au-delà. Ne placez pas de charge lourde sur les joints de raccordement.

Oui. Veuillez sélectionner la spécification de planéité de grade 0. Nous pouvons fournir un rapport d'inspection comprenant les données de planéité, de pas de trou et de perpendicularité pour l'acceptation de la station robotisée.

Gardez les trous propres des scories de soudage avec un grattoir en cuivre. Lubrifiez périodiquement les goupilles de verrouillage et les pièces d'angle mobiles. Ne frappez jamais, ne meulez jamais et n'arc-soudez jamais directement sur la surface du plateau nitrurée.

Les dimensions standard vont de 1000×800 mm à 4000×2000 mm. Les tailles personnalisées, la hauteur de la table et la dureté spéciale de surface sont acceptables.

Les tables de taille standard sont généralement livrées 15 à 30 jours après l'acompte. Les configurations personnalisées peuvent prendre 30 à 45 jours. Le délai d'expédition varie selon la destination et l'Incoterm choisi.

EXW, FOB, CIF et DAP sont tous disponibles. Les tables de travail grandes et lourdes ont un coût de fret important, nous vous recommandons donc de confirmer votre port et votre terme de livraison avant de commander.
