Chi tiết cao độ chính xác D28 linh hoạt 3D mô-đun hàn bàn làm việc cho sản xuất
| MOQ: | 1 |
| Giá: | 500USD-1500USD |
| Bao bì tiêu chuẩn: | 4000mm*2000mm*300mm |
| Thời gian giao hàng: | 15-20 ngày làm việc |
| Phương thức thanh toán: | D/A, L/C, D/P, T/T. |
| năng lực cung cấp: | 500 đơn vị/tháng |
Thông tin chi tiết
Nguồn gốc
Vô Tích, Trung Quốc
Hàng hiệu
WUXI LEMAR
Chứng nhận
CE
Số mô hình
D28
Tài liệu
Mẫu số:
D28
Tình trạng:
Mới
Độ phẳng:
.10,1mm/1000mm
Độ chính xác:
0,1
độ dày:
25 mm
Mặt làm việc:
Gia công chính xác 5 mặt
Cảng xuất khẩu:
Thượng Hải
Khả năng tùy biến:
Hỗ trợ tùy chỉnh/ghép nối nhiều đơn vị
Độ thẳng đứng:
.10,1mm/200mm
Làm nổi bật:
bàn làm việc hàn linh hoạt D28
,Bàn máy hàn mô-đun 3D
,bàn làm việc chế tạo độ chính xác cao
Mô tả sản phẩm

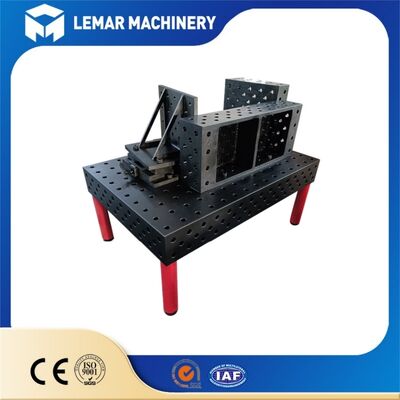

Bàn hàn module 3D linh hoạt D28 độ chính xác cao cho sản xuất
Tổng quan sản phẩm
Bàn hàn module 3D linh hoạt D28 độ chính xác cao là một nền tảng gá kẹp chuyên nghiệp được thiết kế cho các xưởng chế tạo kim loại yêu cầu độ chính xác, tính linh hoạt và hiệu quả. Được xây dựng dựa trên hệ thống lỗ tiêu chuẩn công nghiệp 28mm trên lưới 100mm, bàn này cho phép thiết lập và cấu hình lại nhanh chóng cho các tác vụ hàn, lắp ráp và kiểm tra.
Thiết kế module 3D cho phép gá kẹp trên năm bề mặt làm việc — mặt trên cộng với tất cả bốn cạnh bên — mang lại cho người chế tạo sự linh hoạt chưa từng có cho các dự án ba chiều phức tạp. Lớp xử lý bề mặt nitrided mang lại độ cứng và khả năng chống bắn tóe vượt trội, đảm bảo nhiều năm sử dụng đáng tin cậy trong môi trường sản xuất nặng.
Thông số kỹ thuật sản phẩm
| Loại hệ thống | Thông số kỹ thuật | Ứng dụng |
|---|---|---|
| Hệ thống D16 (Lưới 50x50mm) | Đường kính lỗ: d16mm (dung sai chính xác cao H7) Bu lông tương thích: M12 Lực kẹp chốt đơn: 4.5T, khả năng chịu cắt: 22T |
Tấm kim loại, khung nhôm, khung gầm nhỏ, bộ phận thép không gỉ, trạm làm việc nhỏ cho robot |
| Hệ thống D28 (Lưới 100x100mm) | Đường kính lỗ: o28mm (dung sai chính xác cao H7) Bu lông tương thích: M20 Lực kẹp chốt đơn: 8T, khả năng chịu cắt: 40T |
Tấm thép dày, khung gầm, máy xây dựng, khung xe, bộ phận kết cấu nặng |
Ưu điểm chính
- Độ chính xác hàng đầu ngành: Với dung sai độ phẳng dưới 0.05mm trên mỗi mét và độ chính xác định vị lỗ trong vòng 0.05mm, bàn này mang lại kết quả nhất quán, có thể lặp lại cho mọi dự án. Các bề mặt được gia công chính xác đảm bảo các bộ gá luôn thẳng hàng hoàn hảo, giảm thiểu việc làm lại và cải thiện chất lượng mối hàn trong các lô sản xuất.
- Gá kẹp module 3D năm mặt: Không giống như bàn hàn phẳng tiêu chuẩn, hệ thống 3D này hỗ trợ kẹp và gá kẹp trên bề mặt trên và tất cả bốn cạnh dọc. Khả năng đa hướng này cho phép bạn chế tạo các jig phức tạp, các bộ phận lắp ráp thẳng đứng và các cấu trúc ba chiều mà sẽ không thể thực hiện được trên bàn 2D thông thường.
- Khả năng tương thích D28 phổ quát: Hệ thống lỗ 28mm trên lưới 100mm là tiêu chuẩn công nghiệp toàn cầu cho bàn hàn hạng nặng. Nó hoạt động liền mạch với tất cả các phụ kiện D28 của các thương hiệu lớn bao gồm chốt khóa, giá đỡ góc, chặn, kẹp và cột hỗ trợ, cho phép bạn truy cập hàng nghìn bộ phận gá kẹp có sẵn trên thị trường.
- Bề mặt Nitrided cho tuổi thọ kéo dài: Lớp xử lý bề mặt nitrided đạt độ cứng từ HV600 đến HV800, mang lại khả năng chống bắn tóe mối hàn, trầy xước và ăn mòn vượt trội. Mạt hàn dễ dàng bong ra mà không làm hỏng bề mặt bàn, và lớp cứng duy trì độ chính xác cao hơn nhiều so với bàn không xử lý hoặc sơn.
- Thiết lập và thay đổi nhanh chóng: Lưới lỗ module loại bỏ nhu cầu về các jig và bộ gá được chế tạo tùy chỉnh. Bạn có thể cấu hình lại bàn cho một dự án mới trong vài phút thay vì vài giờ bằng cách đơn giản định vị lại các phụ kiện D28 tiêu chuẩn. Sự linh hoạt này giúp giảm đáng kể thời gian ngừng hoạt động giữa các công việc và tăng năng suất tổng thể của xưởng.
- Thiết kế kết cấu hạng nặng: Được chế tạo với cấu trúc tấm dày và gia cố bằng gân bên trong, bàn này duy trì độ cứng vững chắc ngay cả dưới điều kiện tải trọng tối đa. Các mẫu khung nặng hỗ trợ lên đến 15 tấn với độ võng tối thiểu, đảm bảo sự thẳng hàng nhất quán và ngăn ngừa sự sai lệch đường hàn do bàn bị uốn cong trong quá trình chế tạo nặng.
Ứng dụng
Chế tạo kết cấu thép — Khung tòa nhà, giàn, cụm dầm và các bộ phận kết cấu
Sản xuất đồ nội thất kim loại — Khung bàn, khung ghế, kệ và đồ nội thất kim loại tùy chỉnh
Ô tô và Rơ moóc — Chế tạo khung gầm, khung chống lật, khung rơ moóc và sửa đổi xe
Hàn ống và ống — Chế tạo cụm ống, cấu trúc ống và hệ thống tay vịn
Chế tạo máy — Khung thiết bị, đế máy, cụm bảo vệ và máy móc công nghiệp
Xưởng chế tạo tùy chỉnh — Công việc xưởng dịch vụ, phát triển nguyên mẫu và sản xuất lô nhỏ
Thiết bị nông nghiệp — Khung thiết bị, giá đỡ phụ kiện và sửa chữa máy móc nông nghiệp
Vận chuyển & Giao hàng
Sẵn sàng nâng cao năng suất xưởng của bạn?
Đầu tư vào Bàn hàn Module D28 Nitrided của chúng tôi để có độ chính xác có thể lặp lại, thiết lập nhanh hơn và hiệu suất lâu dài.
Gửi yêu cầu cho chúng tôi để nhận báo giá tùy chỉnh của bạn
