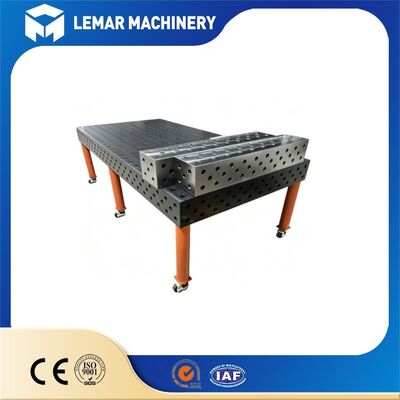

D16 Serisi Modüler Kaynak Masası, Esnek Kelepçeleme İşlemleri İçin
| Adedi: | 1 adet |
| Fiyat: | 500-1500 USD |
| Standart Paketleme: | 4000*2000*200mm |
| Teslim süresi: | 15-25 iş günü |
| Ödeme yöntemi: | D/A, L/C, D/P, T/T |
| Tedarik Kapasitesi: | 500 adet/ay |
Modüler kaynak masası
,kelepçeleme için
,D16 serisi kaynak fikstür masası
D16 Serisi Modüler Kaynak Masamız, atölyenize gerçek modüler esneklik getirir. Beş taraflı işlenmiş yüzeylerde 50 mm hassas ızgara ve Φ16 H7 delik deseni ile, çeşitli iş parçaları için hızlı yeniden yapılandırmayı destekler. Nitrürlü yüzey kaynak sıçramalarına ve korozyona karşı dayanıklıdır. Manuel veya robot kaynak görevleri için çelik veya dökme demir malzeme seçin. Pahalı özel fikstürleri ortadan kaldırın ve sac metal çerçeveler ve hassas montajlar için tutarlı tekrar doğruluğu elde edin.
| Masa Boyutu (U × G mm) | Masa Kalınlığı (mm) | Toplam Yükseklik (mm) | Delik Sistemi |
|---|---|---|---|
| 1000 × 800 | 12 | 100/150 | Φ16 H7, 50 mm standart ızgara aralığı |
| 1200 × 800 | 12 | 100/150 | Φ16 H7, 50 mm standart ızgara aralığı |
| 1200 × 1000 | 12 | 100/150 | Φ16 H7, 50 mm standart ızgara aralığı |
| 1500 × 1000 | 12 | 100/150 | Φ16 H7, 50 mm standart ızgara aralığı |
| 1500 × 1200 | 12 | 100/150 | Φ16 H7, 50 mm standart ızgara aralığı |
| 2000 × 1000 | 12 | 100/150 | Φ16 H7, 50 mm standart ızgara aralığı |
| 2000 × 1200 | 12 | 100/150 | Φ16 H7, 50 mm standart ızgara aralığı |
| 2400 × 1200 | 12 | 100/150 | Φ16 H7, 50 mm standart ızgara aralığı |
| 3000 × 1500 | 12 | 100/150 | Φ16 H7, 50 mm standart ızgara aralığı |
| 4000 × 2000 | 12 | 100/150 | Φ16 H7, 50 mm standart ızgara aralığı |
D16 kaynak istasyonu, ekstra uzun iş parçaları için uygun büyük çalışma tezgahları oluşturmak üzere birden fazla çalışma masasının sorunsuz bir şekilde birleştirilmesini destekler:
- Birleştirme yöntemi: Birleştirme konumlandırma pimleri + birleştirme bağlantı plakaları kullanır. Pim delikleri hassas uyum için H7'dir, her iki çalışma masasının ızgaralarının tam hizalanmasını sağlar. Fikstürler çalışma masaları arasında doğrudan kullanılabilir.
- Birleştirme sınırlamaları: Tek bir çalışma masası için önerilen maksimum boyut 4000×2000mm'dir; daha büyük boyutlar çoklu çalışma masası birleştirme çözümü gerektirir.
- Kurulum notu: Birleştirme sonrası destek ayakları yeniden ayarlanmalıdır; birleştirme dikişlerinde ağır darbelere ve ağır nesnelerin basıncına izin verilmez.
- Aksesuar uyumluluğu: Tüm D16 standart aksesuarları, birleştirilmiş çalışma masaları arasında doğrudan değiştirilebilir.
Sac metal kaynağı, makine çerçevesi konstrüksiyonu, hassas çelik yapılar, küçük mühendislik makine parçaları, otomatik robot kaynak iş istasyonları. Ekipman çerçeveleri, muhafazalar, tıbbi cihaz aksesuarları, 3C ekipman bileşenleri, otomotiv parçaları prototipleme.
Kaynak dışında montaj, denetim, fikstür, taşlama ve basit işleme takım platformları için de kullanılabilir.
D28 kaynak masası ile karşılaştırma: D28, 28mm açıklığa ve 100mm ızgaraya sahiptir, öncelikle ağır hizmet tipi büyük iş parçaları için tasarlanmıştır; D16 kaynak masası daha yoğun bir ızgaraya, daha yüksek hassasiyete sahiptir, küçük ve orta boyutlu hassas parçalar için uygundur ve daha esnek bir takım düzeni sunar, ancak genel yük taşıma kapasitesi D28 serisinden daha düşüktür.
İhracat siparişleri için bir ölçüm anlaşması ve denetim raporu sağlanabilir. Denetim öğeleri şunları içerir:
- Masa düzlüğü (lazer interferometre)
- Delik aralığı ve H7 çapı denetimi
- Çalışma yüzeyi dikliği
- Nitrürlü katman sertliği örnekleme denetimi (HV değeri)
- Görsel denetim: delik açıklıklarında gözenek, kum deliği, tümsek ve çapak olmaması
D16 Serisi Modüler Kaynak Masası, Esnek Kelepçeleme İşlemleri İçin daha fazla ayrıntı veya fiyatlandırma mı gerekiyor?
Proje spesifikasyonlarınızla bugün bize ulaşın, esnek kelepçeleme ve kaynak görevleriniz için profesyonel düzeyde çözümler sunmaya hazırız.
