Endüstriyel D16 Hassas İşlenmiş Delik Izgaralı Kaynak Masası
| Adedi: | 1 adet |
| Fiyat: | 500-1500 USD |
| Standart Paketleme: | 4000*2000*200mm |
| Teslim süresi: | 15-25 iş günü |
| Ödeme yöntemi: | L/C,D/A,D/P,T/T |
| Tedarik Kapasitesi: | 500 adet/ay |
Ayrıntılı Bilgiler
Menşe yeri
WUXI, ÇİN
Marka adı
WUXI LEMAR
Sertifika
CE
Model numarası
D16
Belge
delik çapı:
Φ16 mm, H7 toleransı
Izgara Aralığı:
50 × 50mm
Delik Konumu Toleransı:
±0,03‑0,05 mm
Mevcut sürümler:
2D (yalnızca masaüstü) / 3D 5 taraflı (masa üstü + dört kenar)
Masa Üstü Malzemesi:
Q355 çelik / HT300 gri dökme demir
Masa Kalınlığı:
12 mm
Yüzey Sertliği:
HV550+
Nitrürleme Katmanı Kalınlığı:
0,25‑0,35 mm
Dikeylik:
≤0,08 mm / 200 mm
Vurgulamak:
D16 delik ızgaralı kaynak masası
,Endüstriyel kaynak fikstür masası
,Yüksek hassasiyetli işlenmiş kaynak masası
Ürün Tanımı

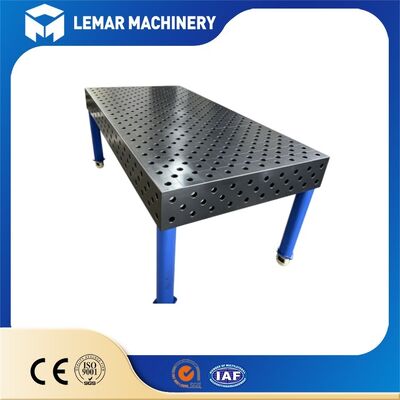

Endüstriyel D16 Kaynak Masası Yüksek Hassasiyetli İşlenmiş Delik Izgarası
Modern metal imalat atölyeleri için tasarlanan Yüksek Hassasiyetli İşlenmiş Delik Izgaralı Endüstriyel D16 Kaynak Masamız, hassas kaynak, montaj ve inceleme görevleri için güvenilir tekrar konumlandırma performansı sunar. CNC portal işleme ile üretilmiş, 50x50 mm'lik bir ızgarada düzenlenmiş Ø16 mm'lik deliklere sahip bu modüler 3D fikstür masası, uzun süreli masaüstü deformasyonunu önlemek için gerilim giderilmiş ham malzeme kullanır. Plazma nitrürlü yüzey, kaynak sıçramasını etkili bir şekilde iter ve aşınma direncini artırır. Küresel standart D16 kenetleme aksesuarlarıyla tam uyumludur, çalışma alanını genişletmek için çoklu masa birleştirmeyi destekler ve 2D ve 5 taraflı 3D versiyonlar sunar. Hem manuel hassas kaynak hem de robotik kaynak hücreleri için uygundur, atölye taleplerinize uyacak özel boyutlar, malzeme ve hassasiyet sınıfı desteği sunuyoruz.
D16 Kaynak Masası Standart Boyut Tablosu
| Masa Boyutu (U x G) | Delik Izgarası | Delikler (U x G) | Statik Yük | Yaklaşık Ağırlık |
|---|---|---|---|---|
| 1000 x 800 mm | 50 x 50 mm | 20 x 16 | 2000 kg | ~120 kg |
| 1200 x 800 mm | 50 x 50 mm | 24 x 16 | 2000 kg | ~145 kg |
| 1200 x 1000 mm | 50 x 50 mm | 24 x 20 | 2500 kg | ~175 kg |
| 1500 x 800 mm | 50 x 50 mm | 30 x 16 | 2500 kg | ~180 kg |
| 1500 x 1000 mm | 50 x 50 mm | 30 x 20 | 2500 kg | ~220 kg |
| 1500 x 1200 mm | 50 x 50 mm | 30 x 24 | 3000 kg | ~265 kg |
| 2000 x 800 mm | 50 x 50 mm | 40 x 16 | 3000 kg | ~240 kg |
| 2000 x 1000 mm | 50 x 50 mm | 40 x 20 | 3000 kg | ~295 kg |
| 2000 x 1200 mm | 50 x 50 mm | 40 x 24 | 3000 kg | ~350 kg |
| 2400 x 1200 mm | 50 x 50 mm | 48 x 24 | 3000 kg | ~420 kg |
| 3000 x 1500 mm | 50 x 50 mm | 60 x 30 | 3000 kg | ~650 kg |
| 4000 x 2000 mm | 50 x 50 mm | 80 x 40 | 3000 kg | ~1100 kg |
Ana Özellikler
- Yüksek hassasiyetli CNC işlenmiş delik ızgarası: Tüm delikler, tekrarlanabilirlik ve konumlandırma doğruluğunu sağlamak için delik konumu, düzlük ve diklik açısından sıkı toleranslarla CNC ile delinmiştir. Tüm delikler, standart konumlandırma pimleri ve kilitleme cıvataları için havşalı ve pahlıdır. 5 taraflı delme, hem düz kaynak hem de 3D konumlandırma jigleri için 3D fikstür montajını destekler.
- Nitrürlü yüzey: Kaynak sıçraması yapışmasını önler, aşınmaya dayanıklıdır ve paslanmazdır. Yüksek kaynak sıcaklıkları altında yüzey hasarına daha az eğilimlidir, temizlik ve taşlama iş yükünü azaltır.
- Modüler esnek fikstür sistemi: Özel yapım fikstürlere gerek yoktur. İş parçaları değiştirildiğinde, fikstürler sökülüp yeniden monte edilerek hızlı bir şekilde yeniden düzenlenebilir, bu da değişim süresini önemli ölçüde kısaltır. Çok çeşitli, küçük partili üretim için uygundur.
- Gerilim giderilmiş yapı: Masa yüzeyi, kaynak ısısından kaynaklanan deformasyonu azaltmak için yapay yaşlandırma/kumlama işleminden geçer. Alt takviye nervür yapısı rijitliği sağlar ve uzun süreli kullanımda eğilme ve deformasyonu önler.
- Ayarlanabilir destek ayakları: Standart konfigürasyon ayarlanabilir seviye ayakları içerir. Atölye istasyonu hareketini kolaylaştırmak için isteğe bağlı tekerlekler ve kaldırma ayakları mevcuttur.
Paketleme ve Lojistik
- İhracat standardı fümigasyonsuz ahşap sandık
- Masa tablası iç köpük koruması, tüm delikler toz tıpa ile kapatılmıştır; aksesuarlar, paket listesi dahil kartonlarda ayrı ayrı paketlenmiştir
- Desteklenen ticaret terimleri: EXW / FOB / CIF / DAP / DDP; deniz, hava ve demiryolu taşımacılığı mevcuttur
- Konteyner alanından tasarruf etmek için ekstra büyük masa tablaları paketleme için demonte edilebilir
- Teslim süresi: Standart stok ürünleri 10-15 gün; özel boyutlar 30-40 gün
Özelleştirme Hizmeti
- Kaynak masası boyutu: 1000x800mm ~ 4000x2000mm, standart olmayan boyutlar mevcuttur
- Hassasiyet sınıfı: Standart sınıf ≤0.1mm/m; Sınıf 0 yüksek hassasiyet ≤0.05mm/m (robotik kaynak için)
- Lazer gravür: Müşteri logoları mevcuttur
- Masa tipleri: Özelleştirilebilir 2D (sadece masa yüzeyinde delme) veya 3D (tüm 5 tarafta delme) kaynak masaları
- Tam çözümler: Tam fikstür tasarım çözümleri mevcuttur
Yüksek Hassasiyetli İşlenmiş Delik Izgaralı Endüstriyel D16 Kaynak Masası için özel teklifinizi almak üzere bugün bize ulaşın.
Kaynak atölyeniz için OEM ve ODM çözümlerini destekliyoruz.
