Rotador de soldadura de 20 toneladas de auto-alineamiento.
| Cantidad Mínima De Pedido: | 1 |
| Precio: | 500-1000USD |
| Embalaje Estándar: | 120,00 cm * 74,00 cm * 100,00 cm |
| Período De Entrega: | 10-20 días laborables |
| Método De Pago: | Western Union, T/T, D/P, D/A, L/C |
| Capacidad De Suministro: | 500 unidades/mes |
Información detallada
Lugar de origen
Wuxi
Nombre de la marca
LEMAR
Certificación
CE
Número de modelo
HGZ-20
Documento
Modelo NO.:
HGZ-20
Velocidad de rotación:
0,1-1 rpm
Voltaje:
380V
Carga nominal:
20000 kg (20 toneladas)
Modo de control de velocidad:
variador de frecuencia
Tipo de rodillo:
Rodillo compuesto de caucho y acero
Función de emergencia:
Botón de parada de emergencia
Nivel de ruido:
≤ 65 dB
Velocidad de rotación lineal:
6 ~ 600 mm/minuto
Descripción de producto

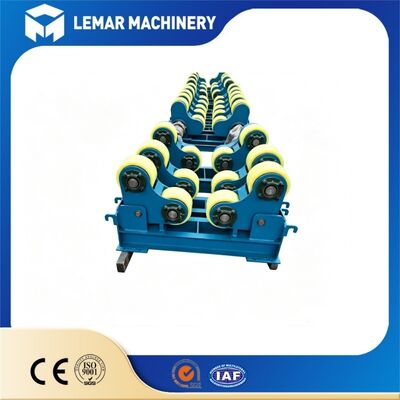

Rueda de soldadura autoalineable de 20 toneladas | Rodillos de soldadura de tubería de tanque de centrado automático
Descripción del producto
Esta rueda de soldadura autoalineable de alta resistencia se desarrolla para la soldadura de contorno de piezas cilíndricas de tamaño mediano a grande. Adoptando una estructura de rodillo de centrado automático con brazo oscilante, se adapta automáticamente a varios diámetros de cilindro sin ajuste manual del espaciado. Con control de velocidad continuo VFD, logra una rotación suave bajo condiciones de trabajo de carga completa de 20 toneladas. Ideal para producción de lotes mixtos con tamaños de piezas de trabajo cambiantes con frecuencia, ampliamente utilizado en talleres de tanques, fábricas de recipientes a presión y plantas de fabricación de metales.
Especificaciones técnicas
| Artículo | Especificación |
|---|---|
| Carga nominal del rodamiento | 20 Toneladas (Peso máximo admisible de la pieza) |
| Pieza de trabajo aplicable | Tanque de almacenamiento, recipiente a presión, calderín, tubería de acero, componente cilíndrico |
| Diámetro de la pieza de trabajo aplicable | Φ400mm-Φ3500mm |
| Velocidad lineal de rotación efectiva | 6-60 m/h, ajustable continuamente |
| Composición del rodillo | 1 grupo de accionamiento + 1 grupo de rodillos locos |
| Material del rodillo | Poliuretano (rodillo de acero macizo opcional) |
| Potencia del motor de accionamiento | 2 × 1.5KW |
| Tipo de reductor | Reductor de rueda de pin cicoidal |
| Sistema de control | Sistema de control de velocidad de conversión de frecuencia VFD |
| Modo de operación | Control manual con colgante |
| Tratamiento del marco | Estructura soldada con recocido de alivio de tensiones |
| Fuente de alimentación | 380V 50Hz, voltaje y frecuencia personalizables |
Características principales
- Estructura de rodillo de centrado automático con brazo oscilante, se adapta automáticamente a diferentes diámetros de cilindro, sin ajuste manual del espacio entre rodillos
- Regulación de velocidad continua VFD, rotación estable a plena carga para obtener costuras de soldadura de contorno uniformes y hermosas
- Rodillos de poliuretano de alta resistencia y carga pesada, alto coeficiente de fricción, antideslizantes y protegen la superficie de la pieza de arañazos
- Marco soldado reforzado con recocido de alivio de tensiones, excelente rigidez para resistir la deformación bajo operación de carga pesada
- Controlador colgante de mano, fácil inicio-parada en el sitio y ajuste de velocidad en tiempo real
- Soporta múltiples actualizaciones opcionales, puede conectarse con un manipulador de soldadura para un flujo de trabajo de soldadura de contorno totalmente automático
Fabricación y garantía de calidad
- Proceso de formación estructural: Corte de placa de acero gruesa, soldadura integral del marco y recocido de alivio de tensiones. Elimina el estrés interno para prevenir la deformación del marco bajo operación de carga pesada de 20 toneladas.
- Ensamblaje de componentes de precisión: Las partes centrales de transmisión se mecanizan con precisión bajo tolerancias estrictas. Los motores, reductores y grupos de rodillos autoalineables se ensamblan, calibran y depuran uno por uno.
- Prueba de rendimiento multinivel: Cableado eléctrico completo y puesta en marcha del sistema. Cada máquina pasa la prueba de funcionamiento en vacío y la prueba simulada de carga pesada, verificando la suavidad de la rotación, el rendimiento de centrado automático y las funciones de seguridad.
- Inspección final y embalaje de grado de exportación: Inspección de rendimiento de función completa para cada rueda de soldadura. Las máquinas calificadas se limpian y se empaquetan en embalaje estándar de exportación.
Comparación de tipo autoalineable vs. ajustable
| Elemento de comparación | Tipo autoalineable | Tipo ajustable |
|---|---|---|
| Forma de ajuste | Centrado automático con brazo oscilante | Ajuste manual del espaciado con tornillo |
| Cambio de pieza de trabajo | Rápido, sin ajuste manual | Requiere reajuste manual |
| Dificultad de operación | Simple | Requiere ajuste del operador |
| Rendimiento anti-desplazamiento | Bueno | Depende de la configuración manual |
| Escenario ideal | Cambios frecuentes de diámetro | Producción en masa de especificaciones fijas |
| Costo | Más alto | Económico |
Preguntas frecuentes
P1: ¿Se requiere ajuste manual al cambiar el diámetro de la pieza de trabajo?
R1: No. La estructura del rodillo con brazo oscilante puede completar automáticamente el centrado para cilindros de diferentes tamaños.
P2: ¿Los rodillos de PU dejarán hendiduras bajo la condición de carga completa de 20 toneladas?
R2: No. Los rodillos de PU de alta elasticidad y carga pesada dispersan la presión uniformemente para proteger la superficie exterior de la pieza.
P3: ¿Puede esta rueda de soldadura mantener un trabajo continuo bajo la carga nominal de 20 toneladas?
R3: Sí. El marco reforzado y el sistema de accionamiento a juego soportan la operación continua a plena carga durante mucho tiempo.
P4: ¿Pueden personalizar el voltaje para proyectos en el extranjero?
R4: Sí, el voltaje y la frecuencia se pueden personalizar según el suministro de energía local de los clientes.
P5: ¿Puede funcionar con un manipulador de soldadura automático?
R5: Sí, el ensamblaje de enlace síncrono opcional puede realizar soldadura de contorno totalmente automática.
