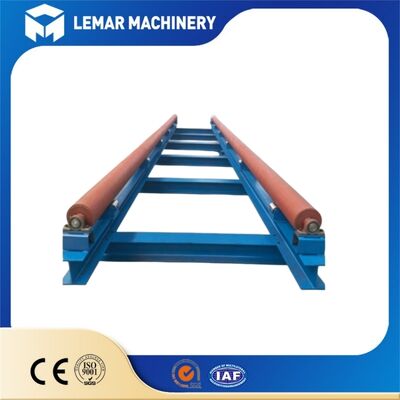

Rodillos de soldadura de eje largo para piezas de trabajo de 12 m | Rotador de soldadura de rodillos multisuporte
| Cantidad Mínima De Pedido: | 1 |
| Precio: | 500-1000USD |
| Embalaje Estándar: | 350.00cm * 130.00cm * 60.00cm |
| Período De Entrega: | 10-20 días laborables |
| Método De Pago: | Western Union, T/T, D/P, D/A, L/C |
| Capacidad De Suministro: | 500 unidades/mes |
Información detallada
Lugar de origen
Wuxi
Nombre de la marca
LEMAR
Certificación
CE
Número de modelo
ZG20
Documento
Modelo NO.:
ZG20
Velocidad de rotación:
0,1-1 rpm
Voltaje:
110V/220V
Tipo de rodillos giratorios de soldadura:
Autoajuste
Nombre del producto:
Rodillos giratorios de soldadura de eje largo
peso de carga máxima:
20000 kilogramos
Tipo de motor:
Regulación de la velocidad de Stepless
Longitud del rodillo:
6000-12000m m
Diámetro del rodillo:
200 a 350 mm
Descripción de producto
Rodillos de soldadura de eje largo para piezas de trabajo de 12 m | Rótula de soldadura de rodillos de soporte múltiple
Descripción del producto
Estos rodillos de soldadura de eje largo están especialmente desarrollados para piezas de trabajo cilíndricas extralargas de hasta 12 metros. Adoptando un diseño de rodillos de soporte de múltiples grupos, resuelve eficazmente el pandeo y la deformación de la pieza de trabajo durante la rotación. Equipado con regulación de velocidad continua VFD, mantiene un movimiento rotatorio uniforme para soldadura de costura circular de tuberías largas y cilindros largos. Ampliamente utilizado en la fabricación de tuberías largas, barriles de torres y cilindros metálicos de gran longitud.
Aspectos funcionales clave
- Diseño de rodillos de soporte múltiple, especialmente diseñado para piezas de trabajo cilíndricas extralargas de 12 metros, reduce el riesgo de flexión y pandeo de la pieza de trabajo
- Control de velocidad continuo VFD, rendimiento de rotación estable para una calidad de costura de soldadura circunferencial consistente
- Rodillos de poliuretano de alta resistencia, gran rendimiento de fricción, evitan resbalones y protegen la superficie exterior de la pieza de trabajo
- Marco integral de alta resistencia con tratamiento de recocido de alivio de tensiones, gran rigidez para operaciones de carga pesada a largo plazo
- Controlador colgante de mano, conveniente para inicio/parada en el sitio y ajuste de velocidad en tiempo real
- Estructura expandible flexible, se pueden agregar grupos de rodillos adicionales para piezas de trabajo más largas; admite múltiples actualizaciones opcionales
Datos técnicos principales
| Artículo | Especificación |
|---|---|
| Carga nominal del rodamiento | Personalizado (disponible de 5 a 60 toneladas) |
| Pieza de trabajo adecuada | Tubería larga de 12 m, barril de torre, cilindro largo, carcasa de recipiente a presión alargada |
| Longitud efectiva de la pieza de trabajo | Máx. 12000 mm |
| Diámetro aplicable de la pieza de trabajo | Φ300 mm - Φ3500 mm |
| Velocidad lineal de rotación | 6-72 m/h, ajustable continuamente |
| Composición del rodillo | Conjuntos de rodillos de accionamiento y locos de múltiples grupos |
| Material del rodillo | Poliuretano (rodillo de acero macizo opcional) |
| Potencia del motor de accionamiento | Configurada según la carga real |
| Tipo de reductor | Reductor de rueda de pin ciclóide |
| Sistema de control | Control de velocidad de conversión de frecuencia VFD |
| Modo de operación | Control manual colgante |
| Tratamiento del marco | Marco soldado con recocido de alivio de tensiones |
| Fuente de alimentación | 380V 50Hz, voltaje y frecuencia personalizables |
Configuraciones estándar
- Unidades completas de rodillos de accionamiento y locos de múltiples grupos para piezas de trabajo de 12 m
- Rodillos de poliuretano de alta carga
- Gabinete de control de conversión de frecuencia VFD
- Caja de operación colgante de mano
- Reductores de rueda de pin ciclóide y motores de accionamiento a juego
- Cables de alimentación y arnés de conexión completos
- Marco base de alta resistencia soldado con alivio de tensiones
Configuraciones opcionales
- Rodillos de acero macizo para entornos de soldadura de alta temperatura y alta abrasión
- Kit de operación con control remoto inalámbrico
- Módulo de protección de seguridad contra sobrecargas
- Grupos de rodillos auxiliares adicionales para piezas de trabajo ultralargas
- Conjunto de enlace síncrono para manipulador de soldadura
- Voltaje y frecuencia personalizados para la red eléctrica de diferentes países
Campos de trabajo objetivo
Este rotador de soldadura de eje largo está destinado a la soldadura de costura circular de componentes cilíndricos de gran longitud:
- Soldadura de tuberías de acero y secciones de tuberías de 12 metros de largo
- Fabricación de barriles de torres y cilindros relacionados con la energía eólica
- Procesamiento de recipientes a presión alargados y carcasas de intercambiadores de calor
- Soldadura de costura circunferencial de cilindros metálicos largos
- Taller de producción de piezas estructurales cilíndricas extralargas
Inspección final y embalaje de grado de exportación
Inspección completa de cada conjunto. Los productos calificados se limpian y se empaquetan en cajas de madera fumigadas estándar de exportación antes del envío.
Preguntas frecuentes
P1: ¿Pueden estos rodillos de giro evitar que una pieza de trabajo de 12 metros de largo se pandee?
R1: Sí. La distribución de rodillos de soporte múltiple dispersa la presión de manera efectiva y reduce el pandeo durante la soldadura rotatoria.
P2: ¿Podemos agregar más grupos de rodillos para piezas de trabajo de más de 12 m?
R2: Sí, los grupos de rodillos auxiliares se pueden personalizar según la longitud real de la pieza de trabajo.
P3: ¿Está disponible el rodillo de acero para condiciones de soldadura a alta temperatura?
R3: El rodillo de acero macizo es opcional, adecuado para escenarios de soldadura a alta temperatura.
P4: ¿Se puede personalizar el voltaje para sitios en el extranjero?
R4: El voltaje y la frecuencia se pueden ajustar para que coincidan con el suministro de energía local.
P5: ¿Puede cooperar con un manipulador de soldadura automático?
R5: El conjunto de enlace síncrono es opcional para realizar soldadura de costura circular automática.
