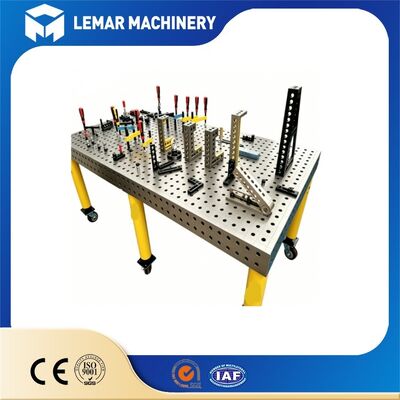

D16 3D сварочный стол с системой крепления аксессуаров
| минимальный заказ: | 1 шт. |
| Цена: | 500-1500 USD |
| Стандартная упаковка: | 4000*2000*200 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Сварочный стол D16 3D с системой зажимных приспособлений представляет собой высокоточную модульную платформу, предназначенную для быстрого закрепления деталей во время сварки, сборки и контроля. Основанный на стандартной схеме отверстий диаметром 16 мм (расположенной в сетке 50 x 50 мм) и совместимый с широким спектром модульных зажимных приспособлений, он специально разработан для прецизионных заготовок малого и среднего размера и широко используется в таких секторах, как изготовление листового металла, прецизионные конструкционные компоненты и небольшие механические детали.
| Диаметр отверстия | 16 мм |
| Сетка отверстий | 50мм × 50мм; точность позиционирования: ± 0,05 мм |
| Структура | Прецизионная 3D-обработка на пяти гранях (отверстия на верхней поверхности и на всех четырех сторонах); поддерживает зажим на 360° |
| Материал | сталь Q345/45# или чугун HT300; усилен нижними ребрами; грузоподъемность: 500-1000 кг |
| Обработка поверхности | Чернение или азотирование; износостойкий, устойчивый к сварочным брызгам и ржавчине |
Справочная сетка:Схема расположения отверстий 50×50 мм служит абсолютной привязкой к координатам, заменяя традиционные разметки или рулетки и устраняя необходимость ручного измерения или выравнивания.
3D зажим:Заготовки можно закреплять на верхней поверхности и всех четырех боковых стенках, обеспечивая горизонтальное, вертикальное и наклонное позиционирование, что идеально подходит для корпусов, рам и деталей сложной формы.
Модульное крепление:Все аксессуары оснащены стандартизированным интерфейсом D16, обеспечивающим возможность автоматической настройки, повторяемое позиционирование и быстрое изменение настроек.
- Фиксирующие штифты/фиксирующие болты:Предназначен для систем D16; отличаются быстрой фиксацией, защитой от вращения и высокой силой зажима.
- Прямоугольные блоки/квадраты 90°:Обеспечить перпендикулярность; используется для позиционирования корпусов и рамок.
- Плоские зажимы/зажимы быстрого действия:Обеспечить вертикальный или горизонтальный зажим заготовки; позволяют работать одной рукой и быстро зажимать/освобождать.
- V-блоки:Расположите круглые трубы и валы; имеют возможности самоцентрирования и предотвращения крена.
- Удлинители/опорные блоки:Расширить диапазон зажима; подходит для больших компонентов или сложных конструкций.
- Регуляторы угла:Обеспечивают точное позиционирование под любым углом от 0° до 180°; идеально подходит для снятия фасок и угловой сварки.
- Высокая точность:Система отсчета на основе сетки в сочетании с прецизионными отверстиями обеспечивает повторяемую точность позиционирования ± 0,05 мм и превосходную согласованность.
- Высокая эффективность:Настройка светильника занимает не более 10 минут; Быстрая переналадка делает его идеальным для серийного производства.
- Высокая гибкость:На одном сварочном столе можно разместить различные заготовки, что устраняет необходимость в специальных приспособлениях и тем самым снижает затраты и одновременно повышает эффективность.
- Легкий:Примерно на 50 % легче сварочных столов D28, что упрощает ручное обращение и транспортировку.
- Прочный и низкий уровень обслуживания:Азотированная поверхность устойчива к брызгам при сварке и коррозии и требует лишь регулярной очистки.
Наш 3D-сварочный стол D16 с системой зажимных приспособлений — лучшее решение для вас. Пожалуйста, не стесняйтесь обращаться к нам для получения подробных технических характеристик и информации.
