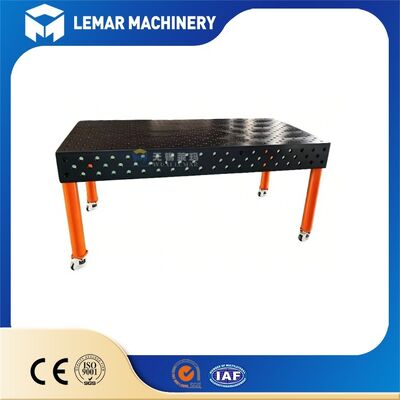

Модульный азотированный сварочный стол для 3D-сварки серии D28 для тяжелых условий эксплуатации
| минимальный заказ: | 1 шт. |
| Цена: | 500-1500 USD |
| Стандартная упаковка: | 4000*2000*200 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | L/C, T/T, Western Union, D/P, D/A. |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
WUXI LEMAR
Сертификация
CE
Номер модели
Д28
Документ
Основной материал:
Сталь Q355/чугун HT300 (опция)
Обработка поверхности:
Плазменное азотирование
Структурные особенности:
5 рабочих сторон (верхняя + четыре боковые панели) для 3D-позиционирования
диаметр отверстия:
φ28 мм (допуск: φ28,065~φ28,149 мм)
Шаг сетки:
100×100 мм, Допуск: ±0,05 мм.
Глубина отверстия:
25 мм
Точность межосевого расстояния:
± 0,03 мм
Повторите точность позиционирования:
± 0,05 мм
Плоскость стола:
≤0,1 мм/1000 мм (Высокая точность: ≤0,05 мм/1000 мм)
Характер продукции
Таблица для сварки с нитрированными модулями 3D для тяжелой работы серии D28
Обзор продукции
Таблица тяжелой модульной нитрированной 3D сварки серии D28 представляет собой гибкую платформу 3D-инструментации, предназначенную для промышленной сварки и прецизионной сборки.Центрированные на конфигурации стандартных φ28мм позиционирующих отверстий, 100 мм решетки, пять рабочих поверхностей, и нитрированной отвердительной обработки, он превосходит в тяжелой грузоподъемности, высокой точности, превосходную износостойкость и универсальное 3D зажимание,что делает его идеальным для тяжелых деталей, большие конструктивные компоненты и высокогрузные производственные линии.
Технические спецификации
| Параметр | Спецификация |
|---|---|
| Материал для столовых столов | Q355 высокопрочная легированная сталь (промышленный стандарт) или HT300 чугун (вариант высокой жесткости) |
| Толщина стола | 25 мм (стандарты для тяжелой техники) с плотной сетью нижних усилительных ребер |
| Рабочие поверхности | 5 поверхностей (верхняя + 4 стороны); высота сторон 200 мм; полная матрица проходных отверстий |
| Диаметр отверстия | φ28 мм (основа обозначения "D28") |
| Расстояние между сетками | 100 мм × 100 мм; допустимость ±0,05 мм |
| Номинальная грузоподъемность | 2 тонны/м2 |
| Стандартные размеры (L × W, мм) | 1200×1200, 1500×1000, 2000×1500, 2400×1500; доступны специальные экстра-большие размеры |
Система поддержки и регулировки
- Поддержка:Каждый 3D-сварный стол оснащен стандартными регулируемыми ножками (± 50 мм регулировка выравнивания), фиксированной стальной рамой или мобильной стойкой с колесами
- Расширение:Некоторые сварочные столы могут быть соединены друг с другом для сварки сверхдлинных или сверхшироких деталей
Анализ затрат и выгод
Снижение затрат
- Затраты на инструменты:Заменяет специальные светильники, экономия более 90% на расходах на проектирование и производство
- Затраты на переработку:Высокая точность позиционирования снижает уровень лома более чем на 60%
- Затраты на содержание:Нитрированный для устойчивости к износу; не требует капитального ремонта в течение 10 лет с годовыми затратами на обслуживание менее 500 юаней
Повышение эффективности
- Время смены:Модульная, быстрая реконструкция сокращает время переключения более чем на 80%
- Эффективность зажима:Пятистороннее расположение позволяет обрабатывать сложные заготовки в одной установке, повышая эффективность более чем на 50%
- Производственные мощности:Совместима с гибкими производственными линиями, увеличение мощности на 30%-50%
Ключевые моменты покупки
- Выбор размера:Определить на основе максимальной длины и ширины заготовки плюс просвет крепления, позволяющий дополнительный марж 200-300 мм
- Выбор материала:Выберите нитрированную сталь Q355 для тяжелых, высокочастотных применений; выберите нитрированное чугун HT300 для высокой жесткости и низкой вибрации
- Степень точности:Выбирать стандартную точность (плоскость: 0,1 мм/1000 мм) для общего промышленного использования; выбирать высокую точность (0,05 мм/1000 мм) для задач точной сварки или инспекции
- Конфигурация аксессуара:Основные установки включают фиксаторные булавки, скобки под прямым углом и скобки быстрого действия; сложные операции могут потребовать дополнительных пневматических систем зажима и скобков для регулировки угла
- Обработка поверхности:Приоритетное использование нитрированных 3D-столов для сварки (с высокой твердостью и превосходной износостойкостью); выбирать стандартные черные оксиды или краски только при ограниченном бюджете
Улучшите свои способности сварки и оптимизируйте пространство мастерской!
Таблица для сварки с нитрированными модулями серии D28 является идеальным решением для вас.
Свяжитесь, чтобы узнать больше.
