Модульная система оснастки Зажим для приспособления с храповым механизмом типа F из стали 45#
| минимальный заказ: | 10 |
| Цена: | 1-100 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 7-15 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 5000 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д28/Д16
Документ
Обработка поверхности:
Чернение/Фосфатирование/Гальванизация
Установка отверстий:
Соответствие с сеткой верстака
Применимая система:
Гибкий сварочный верстак D16/D28
Порт экспорта:
Шанхай
Фиксированный режим:
Быстрозапорный штифт крепится к системе отверстий верстака.
Высокая точность регулировки:
±0,1 мм
Материал:
45# Сталь
Ситуация с продажами:
Продается отдельно/Продается комплектом
Выделить:
Зажим для приспособления модульной системы оснастки
,Зажимы для приспособлений ЧПУ из стали 45#
,Зажим типа F с храповым механизмом из стали 45#
Характер продукции

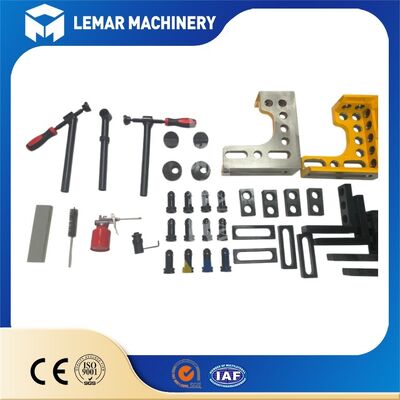

Полный комплект оснастки и аксессуаров для сварочных столов
Полный комплект оснастки и аксессуаров для сварочных столов представляет собой стандартизированную модульную систему оснастки, предназначенную для дополнения гибких сварочных рабочих столов — как правило, 3D или 2D перфорированных сварочных платформ. Эта система обеспечивает быстрое позиционирование, точное зажимное крепление и стабильную поддержку заготовок, позволяя при этом гибкую конфигурацию, значительно повышая эффективность, точность и стабильность сварки.
Основные характеристики системы
| Система | Диаметр отверстия | Шаг сетки | Толщина столешницы | Применимые сценарии |
|---|---|---|---|---|
| D16 | 16 мм | 50×50 мм | 12-14 мм | Мелкие и средние заготовки, точечная сварка |
| D28 | 28 мм | 100×100 мм | 24-27 мм | Крупные / тяжелые заготовки, тяжелая сварка |
Подробная классификация аксессуаров по функциям
Типы позиционирования
Обеспечение точности позиционирования с помощью прецизионных компонентов:
- Угловые позиционирующие угольники / квадратные коробки: L-образные, U-образные и угловые типы для прямых углов и опорных поверхностей
- Позиционирующие штифты / упоры: Вставляются в отверстия верстака для ограничения движения и выравнивания заготовок
- V-образные позиционирующие блоки: Центрирование и позиционирование для круглых труб, круглого проката и валов
- Позиционирующие линейки / прямые края: Длинные полосовые опорные элементы для прямолинейности и параллельности
Типы зажимного крепления
Основные компоненты для надежной фиксации заготовок:
- Спиральный зажим: Ручной спиральный зажим с высоким усилием и надежностью для тяжелых заготовок
- Быстрозажимное устройство: Локтевой, толкающий/тянущий тип для быстрого зажима и освобождения одним нажатием
- Консольный зажим: Многоугольный (90°/45°/180°) для зажима в сложных пространствах
- Компенсирующий консольный зажим: Уменьшает боковое усилие зажима, предотвращает прогиб для точного позиционирования
- C-образный зажим / плоскогубцы: Универсальный тип для тонких листов и мелких деталей
- Магнитный зажим / магнитное основание: Не требует сверления, адсорбирует и фиксирует неправильные детали
Класс поддержки
Предотвращение деформации и обеспечение стабильной поддержки:
- Регулируемые по высоте опорные блоки: Подъемные опоры для подвешенных заготовок и регулировки уровня
- U-образные / L-образные опорные основания: Многоугольная и многопозиционная жесткая поддержка
- Регулируемые по углу опоры: Стабильная поддержка для наклонных или наклонных заготовок
Категории соединения и фиксации
Соединения и поверхностные соединения между компонентами:
- Быстросъемный штифт: Быстрая фиксация компонентов оснастки/опор с возможностью сборки и разборки за секунды
- Штифт с потайной головкой: Для плоских поверхностей без выступания над столешницей
- Переходной штифт / соединительный штифт: Совместимое соединение между компонентами систем D16 и D28
- Соединительный болт / прижимная пластина: Фиксация на столешнице с Т-образным пазом для крупных оснасток и заготовок
Типичная конфигурация полного комплекта
Полный комплект оснастки для сварочного верстака D28/D16 обычно включает основные компоненты с настраиваемым количеством. Мы предлагаем различные комплекты аксессуаров в соответствии с требованиями заказчика. Свяжитесь с нами для индивидуальных потребностей.
Ключевые моменты выбора
- Соответствующая система отверстий: Должна соответствовать системе отверстий D16/D28 вашего рабочего стола
- Размер/вес заготовки: Для тяжелых заготовок выбирайте систему D28 с тяжелой оснасткой
- Требования к точности сварки: Для высокоточных сценариев выбирайте компенсирующие зажимы и прецизионные позиционирующие компоненты
- Универсальность: Предпочитайте модульные, комбинируемые стандартные аксессуары для максимальной гибкости
