Модульный сварочный стол D28 3D для производства энергетического оборудования
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | ,Д/А,Л/К,Д/П,Т/Т,Вестерн Юнион |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
WUXI LEMAR
Сертификация
CE
Номер модели
D29
Документ
Система отверстий:
Φ28 мм, сетка 100 мм × 100 мм
Материал стола:
Чугун HT300/сталь S355JR
Точность положения отверстия:
± 0,05 мм
Плоскостность:
≤ 0,1 мм/м
Точность сплайсинга:
≤ 0,05 мм
Статическая нагрузка:
≥ 5000 кг
Крепежная резьба:
М16
Стандартные светильники:
Фиксирующие штифты, зажимы, угловые пластины, соединительные пластины и т. д.
Гарантия:
1 год
Выделить:
Таблица сварочных приспособлений с системой отверстий D28
,Модульный 3D-сварочный стол с высокой точностью позиционирования
,Сварочный стол D28 для тяжелых условий эксплуатации
Характер продукции

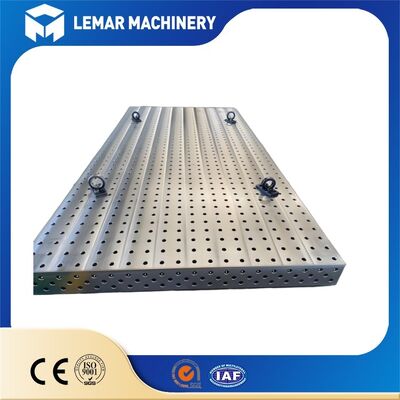

D28 3D модульный сварочный стол для производства энергетического оборудования
D28 3D модульный сварочный стол для производства энергетического оборудования - это гибкая платформа для промышленного оборудования, специально разработанная для тяжелой промышленности,высокоточная сварка и сборка энергетического оборудования, включая ветряные турбины, сосуды под давлением, структурные компоненты атомной энергетики и рамы оборудования для хранения энергии.
Технические спецификации
| Система отверстий на столе | D28 (Φ28mm), расстояние между отверстиями: 100mm |
|---|---|
| Размеры стола | 1500×1000 мм, 2000×1500 мм, 3000×2000 мм и т.д. |
| Толщина стола | 25 мм |
| Материал | HT300 литовое железо / S355JR высокопрочная сталь |
| Обработка поверхности | Удаление / нитрирование / отверждение |
| Точность позиционирования | Положение отверстия: ±0,05 мм; плоскость: 0,1 мм/м |
| Мощность грузоподъемности на единицу | ≥ 5000 кг |
| Точность скрещивания | Разрыв в сцеплении ≤ 0,05 мм |
Галерея продуктов
Основные преимущества для промышленности энергетического оборудования
- Гибкое производство:Система одной рабочей скамьи вмещает различные рабочие части энергетического оборудования, заменяя традиционные специальные светильники для сокращения времени смены и снижения затрат.
- Высокая точность:Интегрированное расположение отверстий и 3D-зажим обеспечивают точные размеры сварки и строгие геометрические допустимости для строгих стандартов энергетического оборудования.
- Эффективная сборка:Быстрое выравнивание и точное расположение значительно повышают эффективность сварки и сборки при одновременном минимизации переработки.
- Приспособность к тяжелым работам:Высокая грузоподъемность, обширные площади поверхности и возможности модульного сплайсинга удовлетворяют производственным требованиям к крупномасштабному энергетическому оборудованию в области ветровой энергетики, ядерной энергетики, хранения энергии,и нефтегазового сектора.
- Стандартизация и повторное использование:Универсальные и многоразовые фиксационные компоненты сокращают цикл разработки и затраты на новые инструменты для заготовки.
Типичные сценарии применения
- Оборудование для ветровой энергетики:Сварка фланца башни, сборка и сварка базы нацела, сборка коренного соединения лезвия.
- Нагнетательные сосуды / котлы:Сварка оболочек и продольных швов, установка головы на дисках, расположение трубных листов.
- Ядерная энергия / хранение энергии:Компоненты сдерживающих конструкций, рамы шкафов для хранения энергии, сварка и сборка трубопроводов.
- Нефтегазовое оборудование:Сварка и сборка трубопроводов, клапанов и оборудования для сдвига.
Преимущества продукции и цепочки поставок
Стандартизация + гибкая совместимость
Система отверстий D28 придерживается универсальных международных стандартов, предлагая исключительную универсальность светильников. It supports both single-piece and small-batch production runs while allowing modular assembly of multiple units for large-scale energy equipment production lines—reducing tooling changeover times and capital investment costs.
Стабильная цепочка поставок и гарантированная доставка
Для обеспечения стабильности поставок мы поддерживаем долгосрочные стратегические партнерские отношения с основными сырьевыми материалами (ГТ300 чугун и S355 сталь).В то время как индивидуальные решения требуют 30-45 днейМы полностью оснащены для выполнения больших объемов экспортных заказов, гарантируя постоянные и надежные поставки.
Всеобъемлющее соблюдение требований экспорта
Наши продукты соответствуют сертификатам CE (Директива о машинах) и ISO 9001.Мы также можем предоставить дополнительные отраслевые сертификации, включая RoHS и EN 1090, для удовлетворения требований по выходу на рынок по всей Европе.Мы поддерживаем широкий спектр международных торговых условий (FOB, CIF, DDP).
