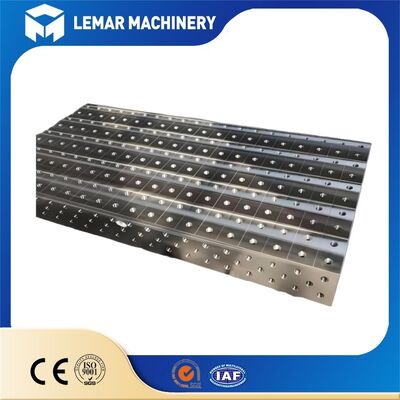

D16 Стальной 3D-стол сварки с антидеформационным риббовым дизайном
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д16
Документ
Характеристики диаметра отверстия:
D16: Диаметр 16 мм (точное просверленное и фрезерованное отверстие)
Расстояние между отверстиями:
50×50 мм (Стандарт, точность ±0,05 мм)
Грузоподъемность:
≤ 2 тонны (стандартная модель); Усиленная модель до 5 тонн.
Шероховатость поверхности Шероховатость поверхности:
Ра3.2
Точность положения отверстия:
±0,05 мм
Плоскостность:
0,1/1000 мм
Перпендикулярность:
0,05/200 мм
Твердость корпуса столешницы:
≥HB220
Твердость азотированного слоя:
ХВ450-ХВ630
Выделить:
Сварочный стол для 3D-сварки с антидеформационным ребристым дизайном
,Таблица сварочных приспособлений с расположением отверстий D16
,Пятисторонняя прецизионная сварочная платформа D16
Характер продукции
Сварочный стол D16 из стали с ребристой конструкцией против деформации
Прецизионно разработанная гибкая 3D сварочная платформа, предназначенная для быстрого позиционирования, зажима и сварки заготовок по осям X, Y и Z. Отличается высокопрочной стальной конструкцией с ребристой структурой против деформации для превосходной жесткости и долгосрочной стабильности.
Технические характеристики
| Параметр | Типичное значение | Объяснение |
|---|---|---|
| Диаметр отверстия | Φ16мм | Стандартное отверстие D16, допуск D10, совместимо со специальными установочными штифтами и оснасткой |
| Шаг отверстий / Сетка | 50мм×50мм | Стандартная сетка, точность ±0,05 мм для быстрого позиционирования |
| Толщина столешницы | 12мм | Высокопрочные стальные пластины обеспечивают плоскостность и несущую способность |
| Рабочая поверхность | Пятисторонняя прецизионная обработка | Плоскостность: ±0,1/1000 мм; Перпендикулярность: 0,2/200; Параллельность: 0,1/200 |
| Ребро жесткости | Плотное нижнее усиление | Жестко соединено со сторонами; устойчиво к деформации |
| Материал | Стальная пластина Q355/16Mn | Сварка и формовка, термообработка для снятия напряжений |
| Несущая способность | Стандартная: 2т Каркас: 5т |
Соответствует требованиям сварки малых и средних стальных конструкций и листовых деталей |
| Обработка поверхности | Азотирование / Чернение / Покраска | Износостойкость, защита от ржавчины и прилипания сварочных брызг |
Изображения продукта
Основные ценности
- Высокая точность: Позиционирование на микронном уровне обеспечивает превосходное качество и стабильность сварки
- Высокая жесткость: Ребристая конструкция и толстые стальные пластины устойчивы к деформации и вибрации
- Высокая гибкость: Модульная система сетки отверстий обеспечивает быструю смену оснастки, снижая затраты на фиксацию более чем на 70%
- Высокая эффективность: Минимизирует время разметки и зажима, повышая эффективность сварки более чем на 40%
- Универсальность: Подходит для сварки более 90% малых и средних деталей
Основные преимущества
- Европейский стандарт сетки отверстий: серия D16 с шагом отверстий 50×50мм
- Комплексный контроль качества от сырья до финальной инспекции
- Доступны сертификационные документы: отчеты о материалах, отчеты о прецизионной инспекции
- Поддержка OEM/ODM для индивидуальных требований
- Применимо на рынках ЕС, Южной Америки, Ближнего Востока и Юго-Восточной Азии
Идеально подходит для
- Цехов сварки и изготовления листового металла
- Производителей автомобильных запчастей
- Заводов по производству сельскохозяйственной и строительной техники
- Производителей металлической мебели, стеллажей и каркасов
- Торговцев и дистрибьюторов сварочного оборудования
- Оборудования для сварочного обучения в профессиональных училищах
Обучение и поддержка
Обучение использованию: Доступны руководства по эксплуатации, видеоролики по установке и учебные пособия по использованию оснастки
Техническая поддержка: Удаленное руководство по установке и вводу в эксплуатацию; консультации по решениям для проектирования оснастки
Гарантия качества и гарантийное обслуживание
Прецизионная инспекция: Комплексный отчет об инспекции прилагается к отгрузке
Гарантийное покрытие: Конструкция столешницы: 1-2 года; Расходные материалы: 3-6 месяцев
Сертификация термообработки для снятия напряжений: Доступно по запросу для соответствия строгим требованиям по отсутствию деформации
