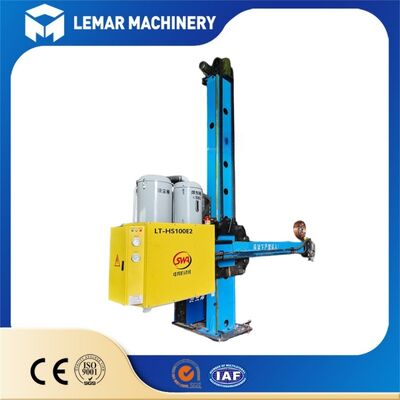

Поперечные колонны и стрелы-манипуляторы 4000 мм 5000 мм сварочные колонны-стрелы
| минимальный заказ: | 1 комплект |
| Цена: | 500-10000usd |
| Стандартная упаковка: | Экспортный стандартный пакет |
| Срок доставки: | 20 дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 10 комплектов/месяц |
Подробная информация
Место происхождения
Китай
Фирменное наименование
Lemar
Сертификация
CE
Номер модели
HJ4050
другое имя:
Манипулятор для поперечной сварки
Эффективный ход колонки:
4000 мм
Эффективный ход стрелы:
5000 мм
Сварка:
Дуговая сварка под флюсом/сварка MIG/сварка TIG
Подходящий диаметр резервуаров:
700-5000мм
Необязательный:
Сварочный вращатель или сварочный позиционер
Продолжительность:
20 дней
монитор:
Необязательный
подвижный:
Да или нет/индивидуально
троллейбус:
Необязательный
Выделить:
Поперечные колонны и стрелы-манипуляторы
,Колонны и стрелы-манипуляторы 4000 мм
,Сварочная колонна-стрела 5000 мм
Характер продукции
Сварочный манипулятор HJ4050 с колонной 4000 мм и стрелой 5000 мм с эффективным ходом для автоматической сварки под флюсом
В производстве тяжелого машиностроения, сосудов под давлением и судостроении качество сварки толстых листов напрямую определяет срок службы и безопасность продукции. Автоматическая сварка под флюсом (SAW) благодаря своим преимуществам глубокого проплавления, высокой эффективности и эстетически привлекательному формированию шва стала предпочтительным процессом для сварки средних и толстых листов.
Сварочный манипулятор HJ4050 для судостроения является основным оборудованием, поддерживающим сварочную головку и обеспечивающим точное перемещение, что делает его незаменимым для максимального использования преимуществ процесса автоматической сварки под флюсом.
Применение
Манипуляторы для автоматической сварки под флюсом (SAW) обычно используются совместно с роликовыми рамами, сварочными позиционерами и другим оборудованием для формирования полной автоматизированной линии производства сварки.
Производство сосудов под давлением
Продольная и кольцевая сварка швов цилиндров сосудов под давлением является наиболее зрелой областью применения SAW-манипуляторов. С помощью регулируемых роликовых рам манипуляторы могут сваривать цилиндры сосудов диаметром от сотен миллиметров до нескольких метров. Для деталей сложной формы, таких как шаровые краны и полые ролики, манипуляторы, оснащенные вращающимися колоннами, могут обеспечивать многоугловое покрытие.
Трубопроводное и ветроэнергетическое строительство
При сварке крупногабаритных толстостенных компонентов, таких как башни ветрогенераторов, морские платформы и крупные трубопроводы, SAW-манипуляторы демонстрируют незаменимые преимущества. Эти детали имеют глубину разделки кромок до 150 миллиметров, что затрудняет обеспечение стабильного качества при использовании традиционной ручной сварки. Манипуляторы в сочетании с адаптивной сварочной технологией могут автоматически компенсировать отклонения разделки кромок, завершая полностью автоматизированную сварку от корневого слоя до облицовочного.
Тяжелое машиностроение и стальные конструкции
Крупногабаритное цилиндрическое оборудование, такое как шаровые мельницы и вращающиеся печи (диаметром 3-6 метров, длиной 10-20 метров), сваривается из нескольких секций, что требует использования сварочной операционной рамы в сочетании с вращающимся приспособлением для кольцевой сварки. Это также применимо к длинным прямым швам в конструкциях из толстых листов, таких как стальные конструкции мостов и коробчатые балочные колонны.
Одновременная обработка внутренних и наружных стенок
Современные манипуляторы для автоматической сварки под флюсом могут вращать колонну, позволяя сварочной головке перемещаться между внешним и внутренним обрабатывающими столами, обеспечивая непрерывную сварку внутренних и наружных стенок одного и того же изделия без повторного подъема и поворота.
Дополнительные аксессуары
- Источник питания для сварки TIG/MIG/SAW
- Электрическое вращение ±180°
- Электрическая тележка
- Система рекуперации флюса для автоматической сварки под флюсом
- Система отслеживания шва
- Сварочный позиционер
- Роликовая сварочная рама
Технические характеристики
| Модель | HJ-2020 | HJ3030 | HJ4040 | HJ4050 | HJ5050 | HJ6060 | HJ7070 |
|---|---|---|---|---|---|---|---|
| Эффективный ход колонны | 2000 мм | 3000 мм | 4000 мм | 4000 мм | 5000 мм | 6000 мм | 7000 мм |
| Эффективный ход стрелы | 2000 мм | 3000 мм | 4000 мм | 5000 мм | 5000 мм | 6000 мм | 7000 мм |
| Источник сварки | TIG/Автоматическая сварка под флюсом / MIG сварка | ||||||
| Тележка | С тележкой или без | ||||||
| Вращение | Электрический тип или ручной тип по запросу клиента | ||||||
| Отслеживание сварки | Индивидуальное решение | ||||||
| Напряжение | 380 В или по индивидуальному заказу | ||||||
| Другие опции | Сварочный позиционер или сварочный ротатор | ||||||
