D16 3D сварные машины таблицы 5-сторонних точных поверхностей 100 мм 150 мм

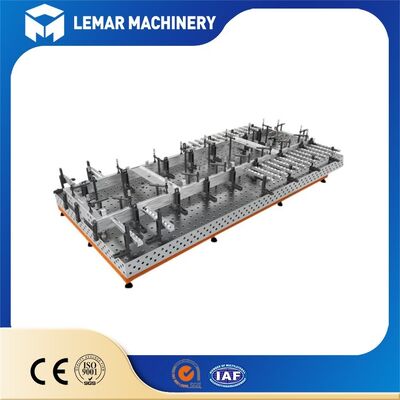

D16 Твердость 3D сварочный стол с 5-сторонними точными поверхностями

Таблица сварки D16 Precision 3D с пятисторонними высокоточными поверхностями является модульной и гибкой системой крепления, предназначенной для высокоточной, малой/средней высокоточной сварки, сборки,и инспекцииОсновные характеристики включают в себя систему отверстий D16, 5-стороннюю точную обработку и плотную сетку отверстий 50×50 мм. Он подчеркивает позиционирование на микроновом уровне, многостороннее зажимание и быструю смену,изготавливаемая для высокоточных производственных применений в таких отраслях промышленности, как высокоточный листовой металл, медицинские приборы, автомобильные запчасти и аэрокосмические.

Структура ядра

1Пятисторонняя точная обработка (основное место продажи)

• Корпус стола изготовлен из интегральной литой/сварной структуры толстой пластины, а прецизионная обработка 1 верхней поверхности + 4 боковых поверхностей завершается одним ходом с помощью пятиосного центра обработки CNC,достижение:
• Одинаковая высота/перпендикулярность по всем пяти сторонам: перпендикулярность между боковой и верхней поверхностями ≤0,02 мм/200 мм, и плоскость ≤0,02 мм/м2.
• Все стороны могут быть использованы: четыре стороны также обработаны с отверстиями для позиционирования D16 + решеткой 50×50 мм, что позволяет вертикальное зажимание, боковое позиционирование и многостанционное соединение,нарушая традиционное ограничение, что только верхняя поверхность может быть использована.Сплейсинг/расширение: точная дата на стороне может быть использована для бесшовного сплейсинга нескольких единиц с общей плоскостью ≤ 0,05 мм/м2 после сплейсинга.

2. D16 Система отверстий и плотное отверстие сетки

• Стандартный диаметр отверстия: Φ16.065-16.149 мм (позиционирующее отверстие), с соответствующей внутренней нитью M12 (зажимание/закрепление).
• Расстояние между сетками: 50×50 мм (самый плотный стандарт в отрасли), плотность точек позиционирования в 4 раза превышает D28, подходящий для точного позиционирования чрезвычайно маленьких/нерегулярных/тонкостенных деталей.
• Точность системы отверстий: допустимость расстояния отверстий ± 0,02 мм, точность повторного позиционирования ≤ 0,01 мм, соответствующая требованиям сборки/сварки на микроновом уровне.

Основные стандарты и сертификации для внешней торговли

• Материалы и стандарты процесса: основное тело изготавливается из чугуна, соответствующего ISO 185 (QT450-10/HT300), легированной стали, соответствующей ASTM A36, и обработки нитридами плазмы, соответствующей ISO 683-15.Пятисторонняя прецизионная обработка соответствует стандартам ISO 8062 по геометрическим допущениям;
• Международная авторитетная сертификация: продукт прошел сертификацию CE (стандарт безопасности высокоточных машин ЕС) и ANSI/B5.57 сертификация (североамериканский стандарт точности высокоточных станков)Высокоточные модели могут предоставлять отчеты SGS/TÜV о точном тестировании третьей стороны для удовлетворения требований к принятию высокопроизводительных клиентов за рубежом;
• Многоязычная документация: вся серия предоставляет двуязычную техническую документацию на китайском/английском, английском/немецком и английском/японском языках, включая таблицы технических параметров,руководства по установке, руководства по техническому обслуживанию, гарантийные сертификаты и оригинальные отчеты о калибровке на заводе.
• Спецификации высокоточной упаковки: использует специальную высокоточную вакуумную антиржавую упаковку для морской/воздушной перевозки, с встроенной пеной + картонным крепежом для удаления ударов.Пять точно обработанных поверхностей стола покрыты защитной пленкой от царапин, а деревянные поддоны обрабатываются для устойчивости к влаге, чтобы предотвратить столкновения, царапины и ржавчину оборудования во время транспортировки на большие расстояния,обеспечение того, чтобы зарубежные клиенты могли использовать оборудование непосредственно после получения без вторичной обработки;
• Таможенная поддержка: предоставляет полный набор документов на экспорт внешней торговли (торговый счет-фактура, перечень упаковки, сертификат происхождения, отчеты о сертификации и т.д.).Информация в документе точна и соответствует требованиям таможенного оформления в различных портах по всему миру.

Услуги с добавленной стоимостью

• Бесплатный дизайн процесса: на основе чертежей заказчика и процессов сварки мы предоставляем бесплатный дизайн конфигурации стола и решения соответствия светильников,вместе с 3D-симуляторными схемами зажима;
• Бесплатная удаленная установка и отладка: профессиональные технические инженеры обеспечивают дистанционное руководство для установки, выравнивания,и отладки фиксатора до D16 точности 3D сварочного стола с 5-сторонними точностью поверхностей в нормальной работе;
• 24-часовая техническая поддержка: специальная техническая горячая линия для высокоточного оборудования доступна 24 часа в сутки, чтобы обеспечить быстрые решения таких проблем, как высокоточное застегивание и отклонения точности;
• Бесплатные обновления светильников: в течение гарантийного периода, если деталь клиента обновляется, мы предоставим бесплатные решения оптимизации соответствия светильников,и некоторые простые светильники могут быть обновлены бесплатно;
