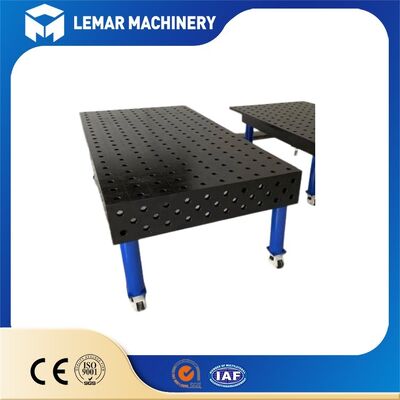

D16 Нестандартный 3D-стол сварки с совместимостью настраиваемых светильников
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д16
Документ
Позиционирование диафрагмы:
Φ16,065~16,149 мм (допуск H7)
Базовое расстояние между отверстиями:
Матричная сетка 50×50 мм
Точность положения отверстия:
±0,03 мм
Подвергли механической обработке поверхность:
Пятисторонняя перфорация (верхняя поверхность + четыре стороны)
Настольная точность:
≤0,03 мм/м²
Размеры столешницы (длина × ширина):
1000×1000~4400×2000 мм
Номинальная грузоподъемность:
800~3000кг/м²
Диапазон регулировки опорных ножек:
±20~±50 мм
Субстрат:
Чугун HT300/высокопрочная сталь Q355
Выделить:
Сварочный стол D16 3D
,d16 большой сварочный стол
,Большой сварочный стол 3D
Характер продукции
Сварочный стол D16 нестандартный 3D с совместимостью с пользовательскими оснастками
Сварочный стол D16 нестандартный 3D с совместимостью с пользовательскими оснастками — это гибкая платформа для сварки/сборки небольших и средних, высокоточных и разнообразных металлоконструкций. Он использует стандартную систему отверстий Φ16 мм (расстояние между отверстиями 50*50 мм) и ориентирован на нестандартную кастомизацию и совместимость со сторонними оснастками. Разработан специально для мелкосерийного производства, сложных конструкций и частых смен продукции, он устраняет недостатки традиционных оснасток, такие как жесткость, высокая стоимость и длительное время переналадки.
| Диаметр отверстия | Φ16.065–16.149мм(H7) |
| Расстояние между отверстиями | 50*50мм |
| Точность положения отверстия | ±0.03–0.05мм |
| Термообработка | Отжиг + Старение + Азотирование |
| Основа | Чугун HT300 / высокопрочная сталь Q355 |
| Толщина столешницы | 12мм |
Гарантия высокой точности и стабильности
- Высокоточная обработка: пятиосевая обработка на станках с ЧПУ, контроль положения отверстий, плоскостности и перпендикулярности на микронном уровне с повторяемостью ≤0.02мм, обеспечивающий стабильность сварки.
- Высокожесткая конструкция: столешница толщиной 12–18 мм + плотные усиливающие ребра, прогиб под нагрузкой 2 тонны ≤0.05мм/м, устойчивость к деформации и вибрации.
- Износостойкость и коррозионная стойкость: азотирование, твердость поверхности HV450–630, термостойкость до 600°C, антипригарное покрытие от сварочных брызг, коррозионная стойкость, срок службы 15–20 лет.
Гибкие и индивидуальные решения глубоко интегрированы
- Система отверстий D16 + индивидуальный дизайн: отверстия с шагом 50 мм обеспечивают больше точек позиционирования, подходящих для небольших и средних сложных заготовок; нестандартные конструкции решают специальные задачи зажима/эксплуатации.
- Пятисторонние отверстия + многонаправленный зажим: отверстия по всей поверхности верхней и четырех боковых сторон обеспечивают зажим на 360° без слепых зон, позволяя зажимать сложные пространственные конструкции за одну установку без вторичного перепозиционирования.
- Совместимость со стандартными и индивидуальными оснастками: стандартные оснастки обеспечивают универсальность и быструю смену, а индивидуальные оснастки гарантируют специфичность и точность сварки, достигая как гибкости, так и эффективности.
Простота использования и эффективность смены производства
- Быстрый зажим: быстрозажимные оснастки D16 позволяют одному человеку выполнить позиционирование и зажим заготовки за 5 минут, сокращая время переналадки до ≤10 минут (по сравнению с 2–8 часами при использовании традиционных оснасток).
- Визуальное позиционирование: сварочный стол D16 нестандартный 3D с совместимостью с пользовательскими оснастками оснащен сеткой 50 мм на столешнице для быстрой выравнивания и точного позиционирования, что снижает сложность эксплуатации.
- Модульное расширение: поддержка соединения нескольких платформ, расширения аксессуарами и интеграции с роботами/позиционерами, обеспечивая гибкую адаптацию для модернизации производственной линии.
