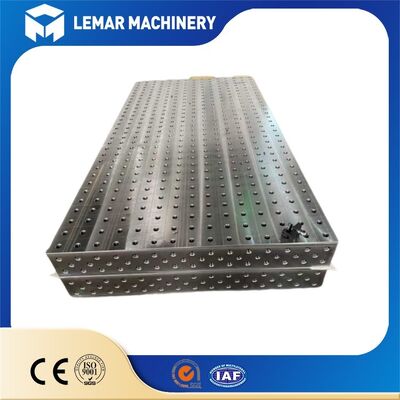

Сварочный стол для оснастки D28 из чугуна высокой плотности, промышленного класса
| минимальный заказ: | 1 |
| Цена: | 500-1000 USD |
| Стандартная упаковка: | 3000*2000*300 мм |
| Срок доставки: | 15-25 рабочих дней |
| Способ оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение |
| Емкость поставок: | 500 единиц/месяц |
Подробная информация
Место происхождения
УСИ
Фирменное наименование
LEMAR
Сертификация
CE
Номер модели
Д28
Документ
диаметр отверстия:
φ28,065–φ28,149 мм
Тангаж отверстия:
Стандартная сетка 100 × 100 мм, точность расстояния между отверстиями ± 0,05 мм.
Материал стола:
Серый чугун высокой плотности HT250/HT300
ТОЛЩИНА ТАБЛИЦЫ:
25 мм
Точность сращивания (несколько комбинаций):
±0,1 мм
Повторяющаяся точность позиционирования:
±0,02–±0,05 мм
Вертикальность (между обрабатываемыми поверхностями):
0,1 мм/200 мм
Плоскость поверхности стола:
0,05–0,1 мм/1000 мм
Таблица несущей способности:
2500–5000 кг/㎡
Выделить:
3D сварочный стол для оснастки
,Сварочный стол для оснастки
,промышленного класса
Характер продукции
Высокоплотный чугунный сварочный стол D28 3D промышленного класса
Высокоплотный чугунный сварочный стол D28 3D промышленного класса. Это модульная гибкая сварочная платформа с высокой нагрузкой, высокой точностью и длительным сроком службы. Сердцевина изготовлена из высокоплотного серого чугуна (HT250/HT300), специально разработанного для длительных промышленных сварочных сценариев, таких как тяжелые стальные конструкции, инженерная техника, суда и энергетическое оборудование. Он отличается сверхжесткостью, устойчивостью к деформации, высокой износостойкостью и долговременной точностью.
| Диаметр отверстия | φ28,065–φ28,149 мм (±0,03 мм) |
| Шаг отверстий | 100×100 мм (±0,05 мм) |
| Материал столешницы | HT250/HT300 высокоплотный серый чугун |
| Толщина столешницы | 25 мм |
| Несущая способность | Равномерно распределенная столешница: 2500-5000 кг/м² |
| Обработка поверхности | Прецизионная обработка на станках с ЧПУ + азотирование (HV550-650) |
Основные преимущества высокоплотного чугуна
Сверхжесткость и устойчивость к деформации
- Модуль упругости высокоплотного чугуна составляет ≥ 110 ГПа, что на 20% выше, чем у обычного чугуна, а прогиб под большой нагрузкой составляет ≤ 0,03 мм/м.
- Полный отжиг для снятия напряжений устраняет внутренние напряжения в отливке, обеспечивая длительное использование без деформации и снижения точности.
- Чугун имеет низкий коэффициент теплового расширения (10-12 × 10 ⁻⁶/°C), с минимальной тепловой деформацией при высоких температурах сварки, что обеспечивает точность сварки.
Отличное гашение вибраций и стабильность
- Характеристики гашения вибраций чугуна в 5-8 раз выше, чем у стали, поглощая вибрации при сварке, снижая напряжения и деформацию сварного шва, улучшая качество сварки.
- Материалы высокой плотности обладают чрезвычайно высокой стабильностью, с дрейфом точности за 10 лет ≤ 0,05 мм/м, что подходит для серийной прецизионной сварки.
Длительный срок службы и низкие эксплуатационные расходы
- Азотированная поверхность износостойкая, устойчива к ржавчине и шлаку, не требует частого смазывания. Ежедневная очистка является единственным необходимым обслуживанием.
- Срок службы основного корпуса составляет 10-15 лет, что в 2-3 раза больше, чем у обычных стальных сварочных станций, а долгосрочные эксплуатационные расходы ниже.
Типичные сценарии применения
- Тяжелые стальные конструкции: строительные стальные конструкции, компоненты мостов, рамы/стрелы строительной техники, детали горнодобывающего оборудования.
- Судостроение и морская инженерия: сварка секций корпуса, компонентов морских платформ, сосудов под давлением и трубопроводов.
- Энергетическое оборудование: башни ветрогенераторов, фотоэлектрические кронштейны, котлы/теплообменники, компоненты оборудования атомной энергетики.
- Железнодорожный транспорт: вагоны метро/высокоскоростных поездов, тележки, компоненты рельсов, детали локомотивов.
- Многообразие и малые партии: замена специализированных приспособлений, быстрое изменение производства, снижение затрат на оснастку более чем на 70%, подходит для гибких производственных линий.
Гарантия качества промышленного класса
- Стандарт производства: Высокоплотный чугунный сварочный стол D28 3D промышленного класса соответствует стандарту JB/T7974-99 для чугунных платформ, сертификация CE, ISO 9001.
- Испытания материалов: Предоставление отчетов об испытаниях материалов, твердости и точности для обеспечения качества промышленного класса.
- Упаковка и транспортировка: антикоррозийная пленка + жемчужный хлопок + деревянный поддон + стальная лента, фумигация IPPC, подходит для морских/сухопутных перевозок.
- Монтаж и послепродажное обслуживание: 10-минутная быстрая регулировка уровня, предоставление 1-летней гарантии и пожизненного сервисного обслуживания.
