Сварочный стол D28 28 мм для сварки тяжелых металлоконструкций

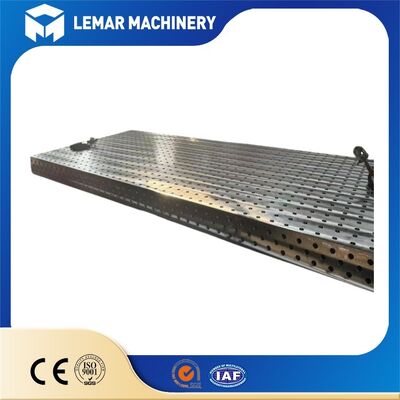

Сварочный стол D28 с отверстиями 28 мм для сварки тяжелых стальных конструкций

Сварочный стол D28 с отверстиями 28 мм идеально подходит для сварочных работ с толстыми стальными листами, крупными стальными каркасами, тяжелыми опорами и соединительными элементами. Он сохраняет гибкость 3D сварочного стола, предлагая такие преимущества, как отсутствие необходимости в специальных оснастках, быстрая фиксация и многонаправленная сварка. В то же время он отвечает строгим требованиям сварки тяжелых стальных конструкций в отношении грузоподъемности, стабильности оснастки и устойчивости к термической деформации. Это ключевое оборудование для снижения затрат, повышения эффективности и обеспечения точности сварки при производстве тяжелых стальных конструкций.

Основные преимущества

• Гибкое позиционирование, снижение затрат на оснастку: устраняет необходимость в специальных сварочных оснастках для различных тяжелых стальных конструкций. Один комплект тяжелых аксессуаров серии D28 может использоваться для позиционирования и фиксации нескольких заготовок, снижая затраты на проектирование и изготовление специализированной оснастки и адаптируясь к производственной модели «многообразие, средние партии» предприятий тяжелой промышленности.
• Быстрая фиксация, повышение эффективности сварки: тяжелые оснастки устанавливаются непосредственно в систему отверстий 28 мм с помощью болтов, устраняя необходимость сверления или сварки. Фиксация/разъединение заготовки выполняется только с помощью динамометрического ключа. Время фиксации одной заготовки сокращается более чем на 80% по сравнению с традиционными чугунными платформами, что значительно повышает эффективность сварки тяжелых стальных конструкций.
• Многонаправленная сварка, адаптация к сложным процессам: компоновка системы 3D-отверстий охватывает поверхность стола и боковые стороны (для некоторых моделей), позволяя выполнять горизонтальную, вертикальную и многоугловую сварку заготовок без повторного переворачивания. Это отвечает эксплуатационным потребностям тяжелых стальных конструкций, требующих «множественных сварных швов и многонаправленной сварки», сокращая количество операций по подъему заготовок.
• Модульное расширение, адаптация к сверхкрупным заготовкам: по периметру стола предусмотрены стандартизированные стыковочные отверстия и соединительные болты. Одно устройство может использоваться независимо, или несколько устройств могут стыковаться горизонтально/вертикально (например, два устройства размером 3000 × 2000 мм могут быть объединены в платформу размером 6000 × 2000 мм) для временного размещения сверхкрупных стальных конструкций без необходимости приобретения негабаритных специализированных сварочных платформ.
• Высокая долговечность, снижение затрат на обслуживание: стальная поверхность стола + плазменное нитроцементирование обеспечивают устойчивость к шлаку, прожогам и коррозии. Шлак легко удаляется после охлаждения без шлифовки. Система отверстий требует только протирки антикоррозийным маслом каждые 1-6 месяцев, не требует сложного обслуживания, что идеально подходит для цехов тяжелой промышленности без специализированного персонала по обслуживанию оборудования.

Ключевые параметры производительности

• Несущая способность: столешница может равномерно выдерживать нагрузку ≥1000 кг/м², с локальной концентрированной грузоподъемностью ≥500 кг. Она может поддерживать толстые стальные листы/стальные компоненты весом более 800 кг каждый. Отсутствует провисание столешницы или раскачивание опор при полной нагрузке;
• Точность плоскостности: общая плоскостность столешницы составляет ≤0,04 мм/м, а снижение точности после длительной высокочастотной сварки составляет ≤0,01 мм/год. Это предотвращает появление зазоров при стыковке тяжелых стальных листов из-за неровных поверхностей, обеспечивая плоскостность сварной стальной конструкции;
• Устойчивость к деформации: при полной нагрузке общий прогиб составляет ≤0,08 мм/м. Отсутствует остаточная деформация столешницы при высокотоковой сварке (≤600 А) или при ударах тяжелых заготовок для коррекции, что исключает необходимость частой выравнивания;
• Термостойкость и ударопрочность: выдерживает длительные локальные высокие температуры от сварочной дуги ≤700℃ и кратковременные мгновенные высокие температуры ≤1000℃ без отслаивания нитридного слоя столешницы. Выдерживает ударную нагрузку при подъеме и установке тяжелых заготовок без растрескивания или сколов столешницы.

Часто задаваемые вопросы

В: Какие сварочные процессы и заготовки совместимы?
О: Совместимо с ручной сваркой, MIG/MAG сваркой, TIG сваркой, автоматической сваркой под флюсом и т. д. Может обрабатывать стальные листы толщиной ≥20 мм, тяжелые стальные конструкции/каркасы, детали строительной техники и ветрогенераторные соединители, подходит для высокотоковой сварки до ≤600 А.

В: Совместимо ли это со стандартными аксессуарами D28?
О: Да, полностью совместимо с глобальными стандартными тяжелыми аксессуарами D28 (зажимные устройства, установочные штифты, гидравлические зажимы и т. д.). Также может быть адаптировано к легким аксессуарам D16 с помощью комплектов адаптеров, без ограничений по брендам.

В: Требуется ли профессиональная команда для установки?
О: Нет, имеет модульную конструкцию. Два человека могут завершить сборку за 40 минут с помощью динамометрического ключа. Ножки имеют регулировочные опоры ±30 мм, а для выравнивания достаточно стандартного уровня.

В: Какова точность соединения нескольких устройств?
О: Стандартные функции включают соединительные установочные штифты и высокопрочные болты. После соединения допуск на совмещение отверстий составляет ≤±0,05 мм, разница плоскостности составляет ≤0,03 мм/м, и на стыках нет ступеней.

В: Каков гарантийный срок?
О: Точность столешницы гарантируется на 1 год, общее оборудование на 2 года, а тяжелые аксессуары D28 на 1 год. Предоставляется пожизненная техническая поддержка.
